可调节支架式液晶显示器外观结构设计

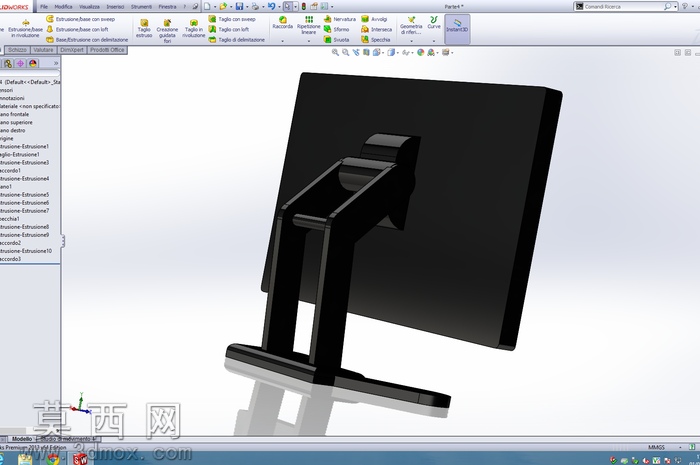

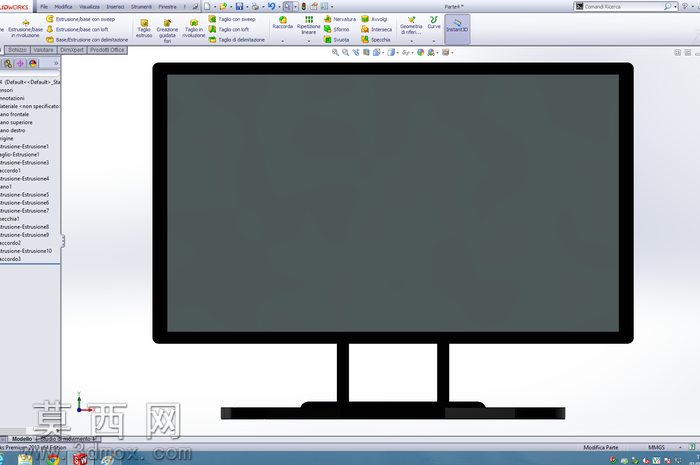

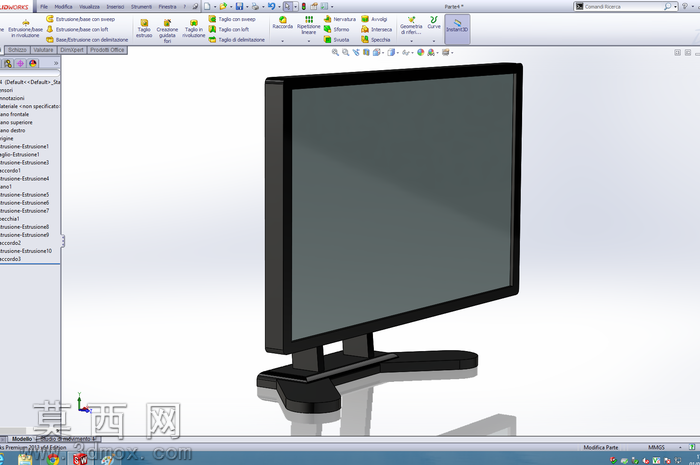

本作品为桌面式液晶显示器的三维结构设计，建模阶段依托三维设计软件完成全参数化特征构建，首先从屏幕主体的基础形态入手，先绘制屏幕背板的矩形轮廓草图，通过拉伸特征生成背板的基础实体，再对屏幕边框进行薄壁抽壳处理，预留出液晶面板的安装卡槽位置，同时在背板中心区域预留支架连接的装配凸台，凸台上设计对应定位孔与螺纹安装位，保证支架与屏幕主体的装配精度。支架部分采用分体式结构设计，分为与屏幕连接的俯仰调节臂、支撑立柱以及底部配重底座三个核心模块，俯仰调节臂与屏幕背板的连接位置设计了转轴配合结构，通过同轴心的凸台与凹槽配合实现屏幕俯仰角度的调节功能，调节臂与支撑立柱之间设计了滑动卡位结构，可实现屏幕高度的升降调节，满足不同使用场景下的视线高度需求。底部底座采用加宽的梯形轮廓设计，通过增加底部接触面积提升整体放置的稳定性，底座表面做了圆角过渡处理，避免尖锐棱角带来的磕碰风险。材质渲染阶段，屏幕主体的边框与背板采用哑光黑色硬质塑料材质，调整材质的粗糙度参数模拟磨砂塑料的细腻质感，避免强光下产生多余反光；支架结构部分采用亮面黑色工程塑料材质，添加轻微的反射效果体现结构的硬朗线条，底座底部添加了防滑橡胶垫的材质表现，通过深色哑光橡胶材质与亮面支架形成视觉层次区分。建模过程中对所有装配位置都做了干涉检查，确保各活动部件在调节过程中不会出现结构碰撞，整体模型的细节还原度较高，既还原了显示器的外观造型，也完整呈现了支架的调节结构逻辑，可用于桌面办公设备的结构展示、产品外观方案验证等场景，模型的各特征参数均可编辑调整，方便后续根据需求修改屏幕尺寸、支架调节行程等设计参数。
