乙醇生产原料混合立式搅拌装置

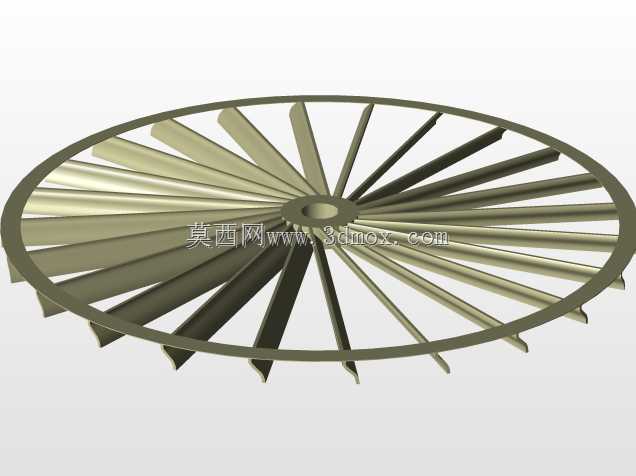

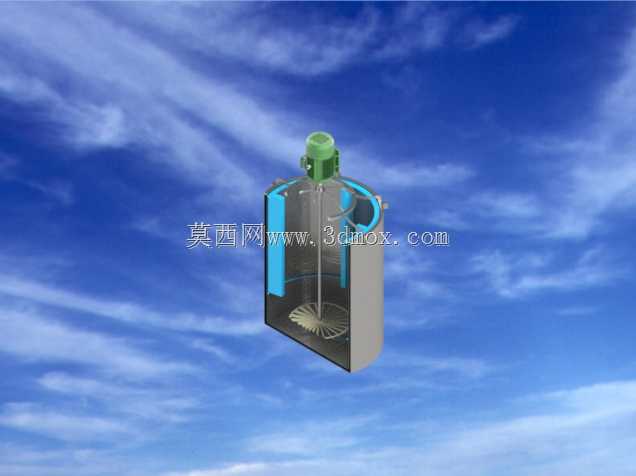

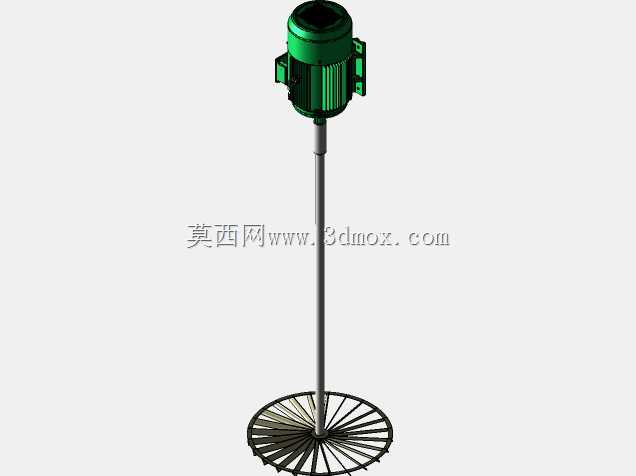

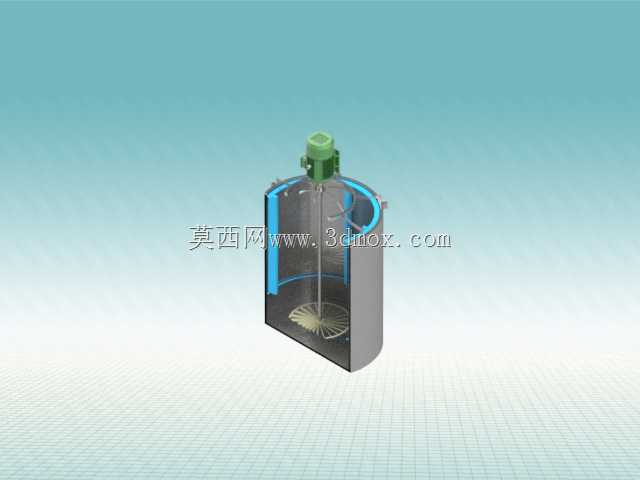

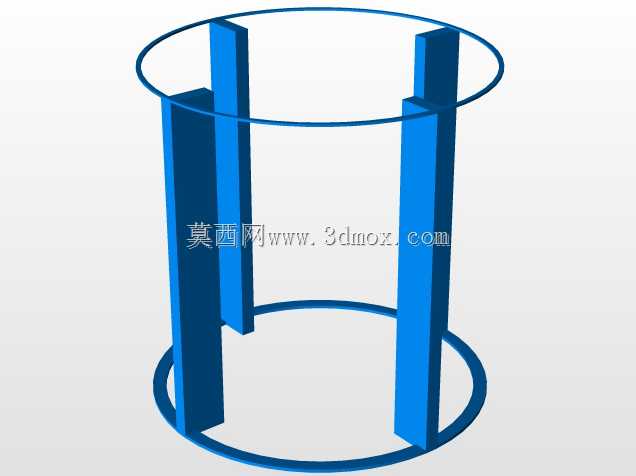

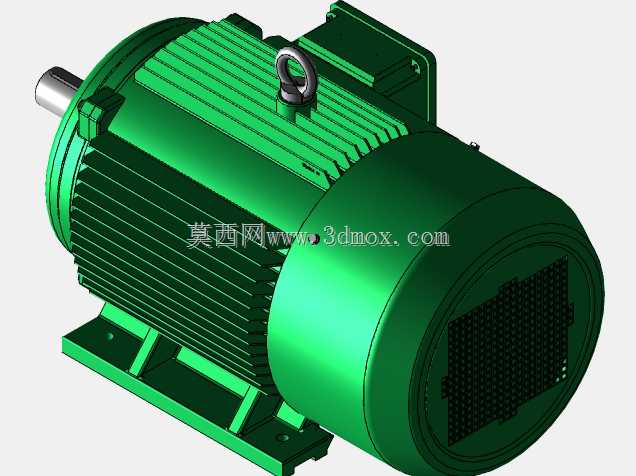

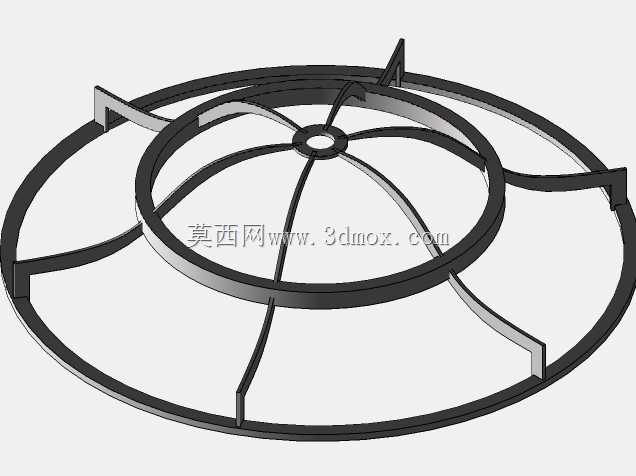

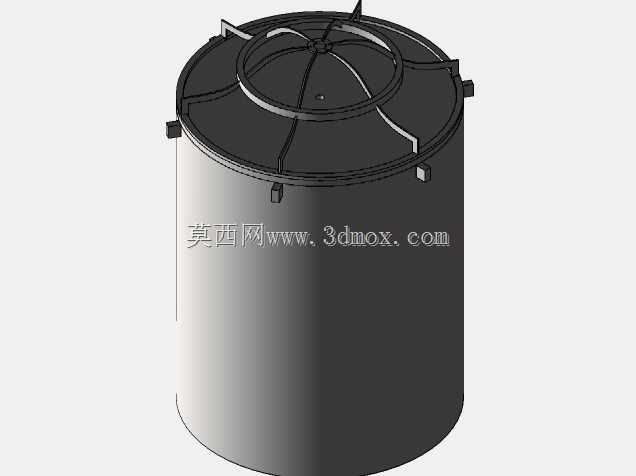

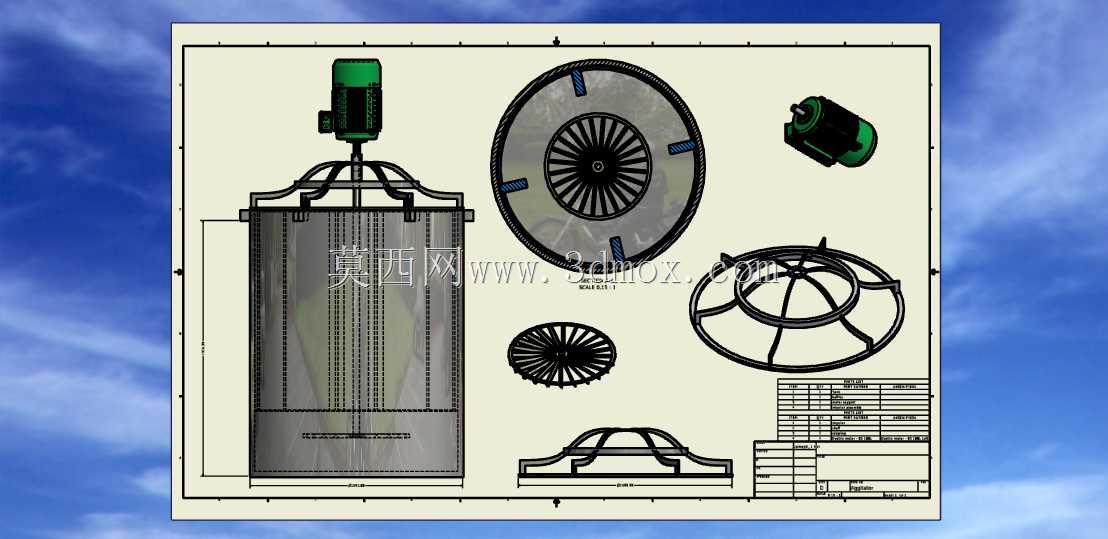

该搅拌装置主要应用于生物发酵、化工溶剂生产领域的原料预混工序，专门针对乙醇生产过程中淀粉质原料、酶制剂、工艺水等多相介质的均匀混合需求设计，可在常温常压的配料工段完成固液悬浮、液液分散的工艺操作，避免原料沉降分层导致的后续发酵浓度不均问题，保障糖化、发酵环节的反应效率稳定性。设备整体采用立式罐体结构，罐体为圆柱立式形态，顶部预留驱动组件安装接口，底部采用圆弧过渡封底设计，可减少罐内物料残留死角，降低批次生产间的物料交叉污染风险。罐体侧壁设置多组环形导流结构，能够在搅拌过程中引导物料形成规则的轴向与径向复合流场，避免物料在罐壁处形成滞流层，提升整体混合均匀度。核心搅拌组件采用顶入式安装布局，顶部驱动单元输出端连接长轴传动结构，轴端配置涡轮式搅拌桨，桨叶采用后掠式曲面设计，运转时可在罐底区域形成强劲的向上推流效果，将沉积在罐底的固体原料持续抬升参与整体循环，配合侧壁导流结构可在短时间内实现全罐物料的浓度均一，相比普通平桨搅拌可缩短约三成的混合时长，同时降低运转过程中的流体阻力，减少动力损耗。设计过程中重点考量了安装与维护的便捷性，驱动单元与搅拌轴采用快拆式连接结构，无需大型吊装设备即可完成日常的密封件更换、桨叶检修操作；罐体顶部预留人孔与加料接口，侧壁不同高度设置取样口与温度检测接口，可实时监控混合过程中的物料状态，底部设置排料口，匹配生产管线的安装高度要求，可直接对接上下游的物料输送设备。整体安装边界充分适配常规化工车间的设备布局要求，罐体的支撑结构采用侧装支腿设计，可直接固定于车间钢平台或混凝土地面，无需额外定制复杂的安装基座，驱动单元的接线端口预留足够的操作空间，方便现场电气布线与日常巡检维护。搅拌轴的密封结构采用适配食品级生产要求的机械密封形式，可有效避免生产过程中的物料泄漏与外界杂质进入罐内，符合乙醇生产环节的卫生管控要求，桨叶与罐体的间隙经过精准核算，既保证搅拌过程中无刮蹭罐体的风险，又能尽可能减少罐底的物料残留区域，提升原料利用率。
