浮筒式潜水曝气装置结构设计

该曝气装置主要应用于市政污水处理厂生化池、黑臭河道治理、工业废水处理站的好氧处理工段，核心作用是向水体中充入溶解氧，同时推动水体流动混合，避免活性污泥在池底沉积，保障好氧微生物的代谢环境稳定。不同于传统底部固定安装的微孔曝气设备，该结构采用三浮筒支撑设计，可直接漂浮于水面安装，无需排空池体进行底部固定作业，尤其适合已投运的老旧池体改造、水位波动较大的河道治理场景，安装时仅需通过缆绳将设备固定在池边锚点即可，大幅降低现场施工的工程量与作业难度。

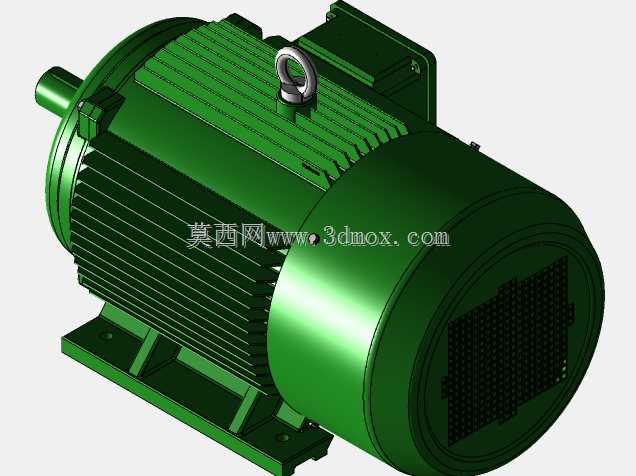

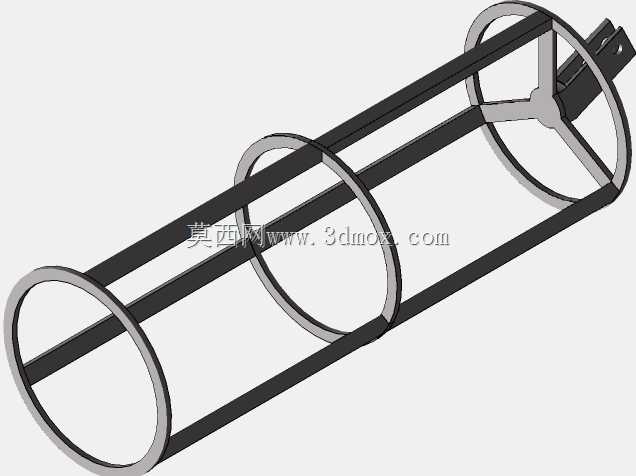

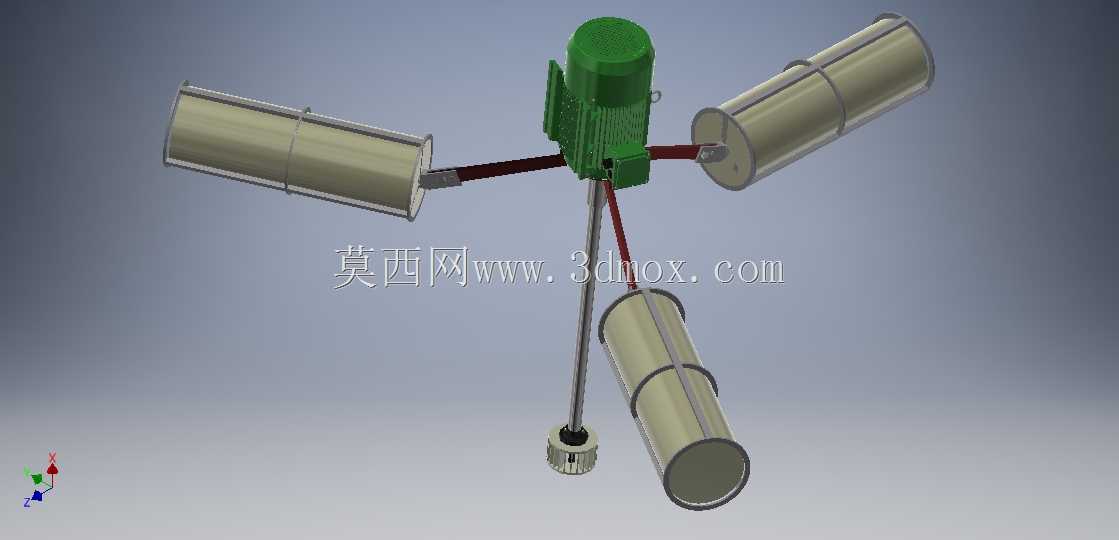

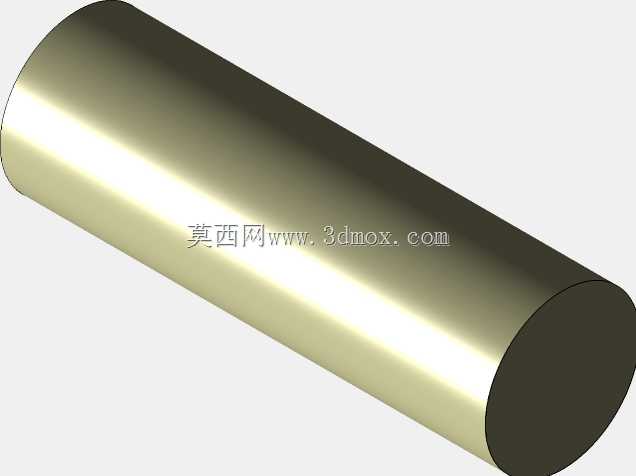

从结构设计来看，设备顶部集成驱动电机，输出端向下连接传动轴，轴端设置离心式叶轮与混气室，三根呈120°均匀分布的支撑臂从电机安装座向外延伸，末端连接圆柱形浮筒，浮筒的浮力设计经过配重核算，可将设备整体托举至合适的吃水深度，保证叶轮浸没在水面下的工作区间，同时避免电机部分接触水体引发绝缘故障。支撑臂采用刚性连接结构，可抵消叶轮高速旋转时产生的径向扭矩，防止设备运行时出现自旋偏移，浮筒表面做圆弧过渡处理，减少水面漂浮杂物的挂附概率。

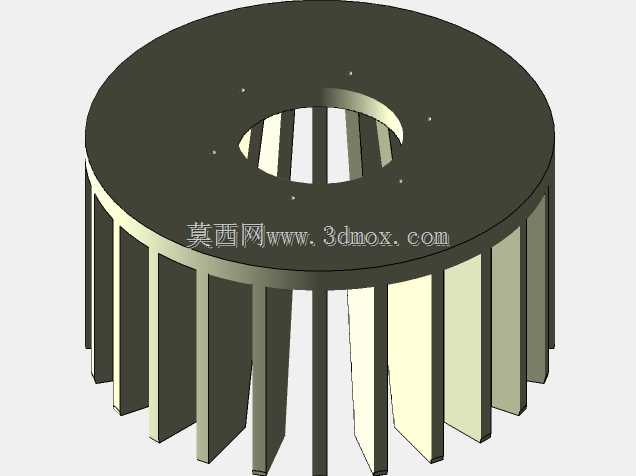

设备运行时，叶轮高速旋转在混气室形成负压区，通过导气管吸入空气，空气被叶轮切割为微小气泡后与水体充分混合，随径向推流作用扩散至周边水体，相比传统曝气方式，该结构的气泡破碎更充分，气液接触面积更大，充氧效率更高，同时推流作用可让池内水体形成大尺度环流，消除曝气死区。设计过程中需重点校核传动轴的同轴度，避免长轴高速运转时出现摆振，支撑臂与浮筒的连接位置需做加强筋处理，应对长期水流冲击带来的交变载荷，浮筒的密封结构采用双层密封圈设计，防止长期浸水后出现渗漏导致设备浮力不足下沉。

安装边界方面，该结构的浮筒外沿形成的安装直径可适配不同功率的电机选型，设备整体吃水深度可通过调整浮筒与支撑臂的连接位置进行微调，适配0.8米至5米的常见池深工况，运行时周边无需预留额外的固定安装空间，可根据池体形状灵活布置多台设备，保障全池的充氧与搅拌效果。
