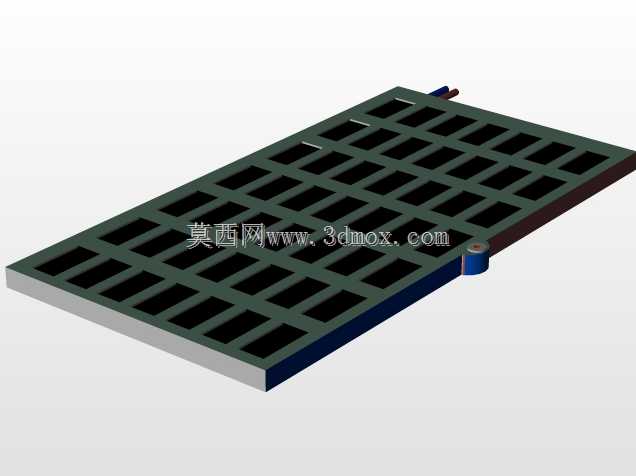

光伏太阳能电池板清洁雨刷结构

　　在分布式光伏电站、集中式光伏阵列以及户用光伏系统的日常运维场景中，电池板表面的积灰、落叶、鸟粪残留以及降雨后形成的水渍泥膜，会直接遮挡光线入射路径，大幅降低光电转换效率，严重时还会因局部受热不均引发热斑效应，缩短电池板的使用寿命。这款雨刷结构正是针对光伏组件表面清洁需求开发的执行部件，可适配不同边框厚度的晶硅电池板安装，替代人工高空清洁作业，降低运维过程中的安全风险与人力成本。

　　从功能实现逻辑来看，该结构采用单臂长杆刮刷布局，刮臂主体采用轻量化刚性型材制作，既保证长距离伸展时的结构挠度控制在允许范围内，避免刮臂运行过程中出现形变翘边导致的漏刮问题，又能降低驱动端的负载扭矩要求。刮条选用耐候性弹性橡胶材质，刃口做了斜切处理，与电池板钢化玻璃表面接触时能保持均匀的线接触压力，既可以有效刮除附着在表面的浮尘与水渍，又不会在玻璃表面留下划痕，也不会对电池板表面的减反膜造成磨损。刮臂的摆动角度经过匹配设计，可覆盖单块标准尺寸晶硅电池板的全部受光面，运行到极限位置时不会超出电池板边框边界，避免与相邻组件、支架或者汇线桥架发生运动干涉。

　　设计过程中优先考虑了户外长期使用的可靠性，刮臂与转轴的连接位置做了防积水结构处理，避免降雨后残留的水分渗入转动副造成锈蚀卡滞；整体外露结构件均做了抗紫外线老化的表面处理，可适应-30℃到60℃的户外环境温度区间，不会因长期暴晒出现材质脆化问题。安装接口采用可调式夹装结构，无需在电池板边框上额外打孔，可直接固定在现有光伏支架的侧方型材上，夹装位置的压紧力经过校核，既能保证设备运行时的整体稳定性，又不会夹伤电池板的阳极氧化边框层。

　　从安装边界尺寸来看，刮臂收拢状态下整体厚度不超过120mm，不会在电池板表面形成额外的大面积阴影遮挡，避免对发电效率造成不必要的影响；驱动端的安装座尺寸紧凑，可适配20mm到50mm宽度的C型钢光伏支架，现场安装时仅需调整夹装螺栓的紧固位置即可完成对位，不需要额外定制转接支架。刮刷运行的行程终点设置了柔性缓冲位，刮臂摆动到边框位置时会自然减速贴合，不会出现刚性撞击边框产生异响或者结构松动的问题。

　　在实际运维应用中，该结构可搭配光伏板表面的雨水传感器、积灰检测模块联动使用，当检测到表面有积水或者积灰厚度达到清洁阈值时自动启动刮刷作业，也可接入电站的智能运维系统设置定时清洁周期，无需人工现场操作。相比传统的人工水洗清洁方式，这种刮刷式清洁结构不需要额外接入供水管道，也不会产生大量的清洁污水，适配西北缺水地区的光伏电站使用，同时也能避免高压水洗过程中水分渗入电池板边框缝隙引发的PID衰减风险。

　　结构建模过程中对刮臂的运动轨迹做了全行程仿真校验，确认刮条在整个摆动过程中与玻璃表面的接触压力保持在0.8-1.2N/cm的合理区间，既保证刮净度，又不会因压力过大加快刮条的磨损速度；转动副的配合公差选用H7/g6间隙配合，既保证转动灵活性，又能控制径向窜动量在0.1mm以内，避免刮条运行过程中出现跳动导致的水痕残留。所有连接紧固件均选用不锈钢材质，适应户外高湿、高盐雾的使用场景，避免长期使用后出现锈迹流挂在电池板表面影响外观与透光性。
