大学课程项目复合传动齿轮箱设计

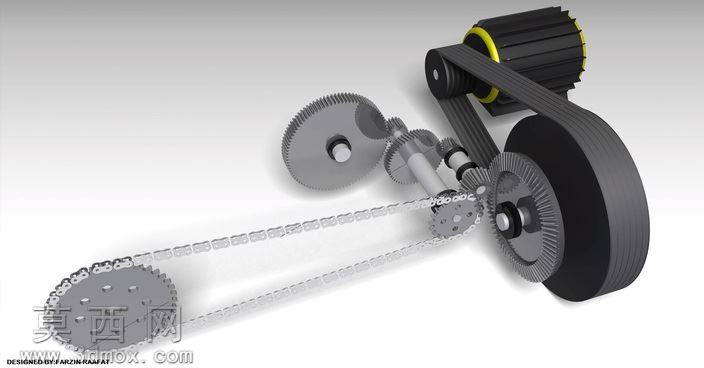

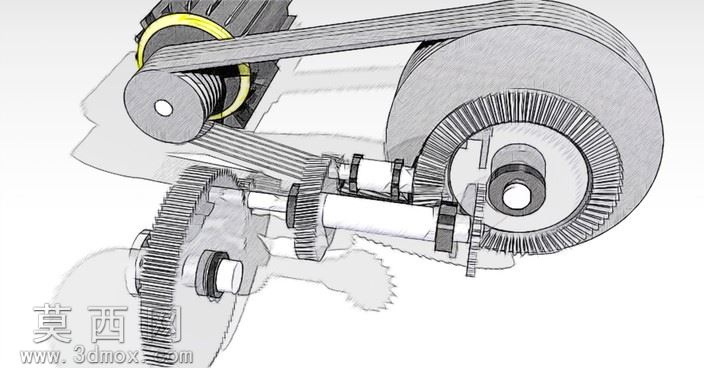

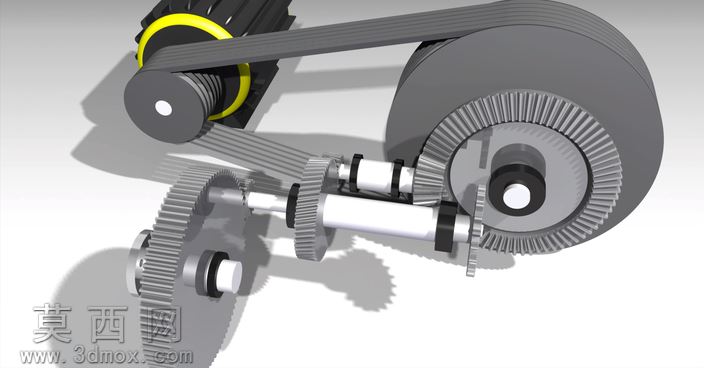

本作品为大学机械工程计算设计课程的齿轮箱设计项目，采用三维建模软件完成全参数化建模，对齿轮箱内的全部传动构件进行了1:1等比例还原，完整呈现了带传动、齿轮啮合传动、链传动结合的复合传动结构。建模过程中严格遵循机械设计规范，对每一个直齿圆柱齿轮的齿廓参数、模数、齿数、压力角进行精准设定，保证齿轮副之间的啮合间隙符合传动要求，避免出现干涉卡顿的问题；同步带轮、V带轮的轮槽尺寸按照标准传动带参数设计，链条与链轮的齿形匹配度经过反复校验，确保传动链路的运动逻辑通顺。材质与渲染环节，针对不同构件赋予贴合实际工业应用的材质属性：传动齿轮采用调质钢材质，表面呈现细腻的金属磨砂质感，齿面部分做了轻微的高光处理体现加工精度；传动带采用黑色橡胶材质，添加细微的颗粒纹理还原橡胶带的真实触感；链轮、传动轴采用合金钢材质，轴端的轴承部位做了金属亮面处理，凸显机加工的光滑质感；外部带轮的橡胶部分添加了黄色标识圈，提升模型的视觉辨识度。整体渲染采用柔和的影棚布光，通过多角度光源投射凸显构件的轮廓层次，将内部交错的传动结构清晰展现，既保证了视觉美观度，也能让观看者快速理清动力传递路径。设计思路上，该齿轮箱整合了多种传动形式的优势：输入端采用带传动实现缓冲吸振，降低启动瞬间的冲击载荷对齿轮构件的损伤；中间级采用多组圆柱齿轮啮合传动，实现稳定的转速扭矩转换，可根据需求匹配不同的传动比实现多档位输出；末端采用链传动适配远距离动力传输，保证传动比准确的同时降低结构布置难度。建模过程中对所有装配位置添加了同轴心、重合、齿轮配合等装配约束，可直接用于运动仿真演示，验证传动过程中是否存在结构干涉，也可作为机械原理课程的教学演示模型，帮助学习者理解复合传动系统的运作逻辑。
