手持设备外壳注塑模具结构设计方案

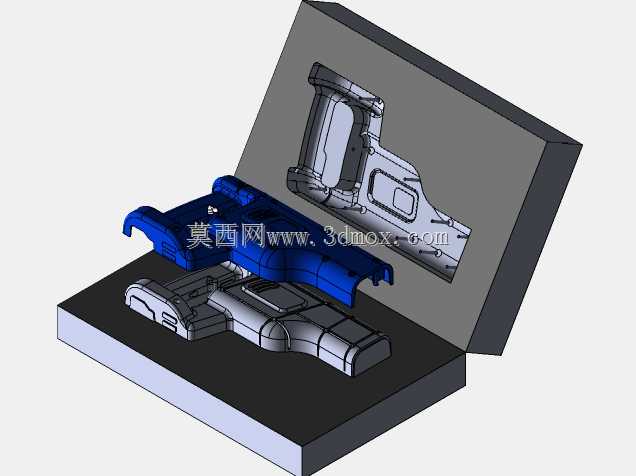

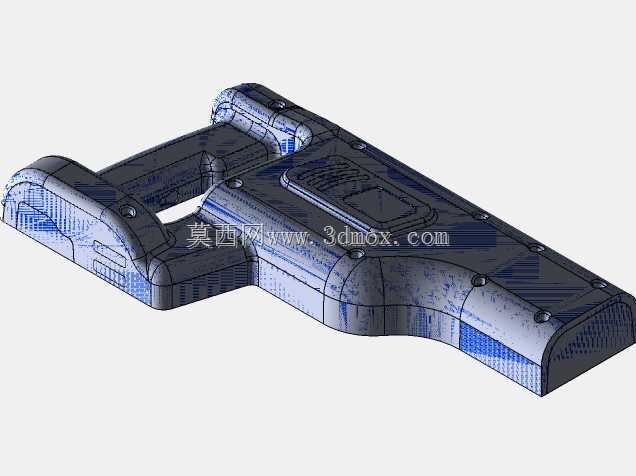

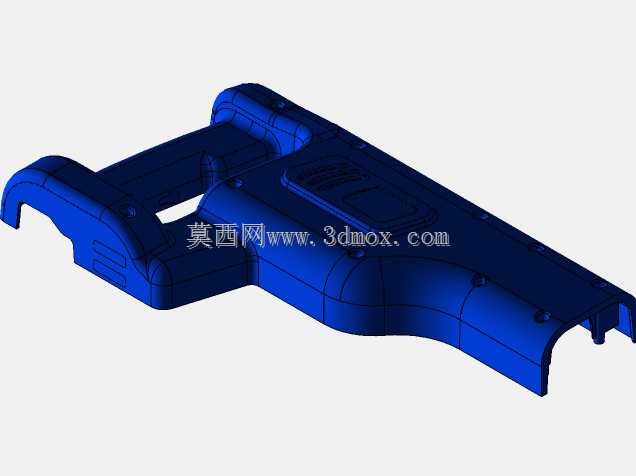

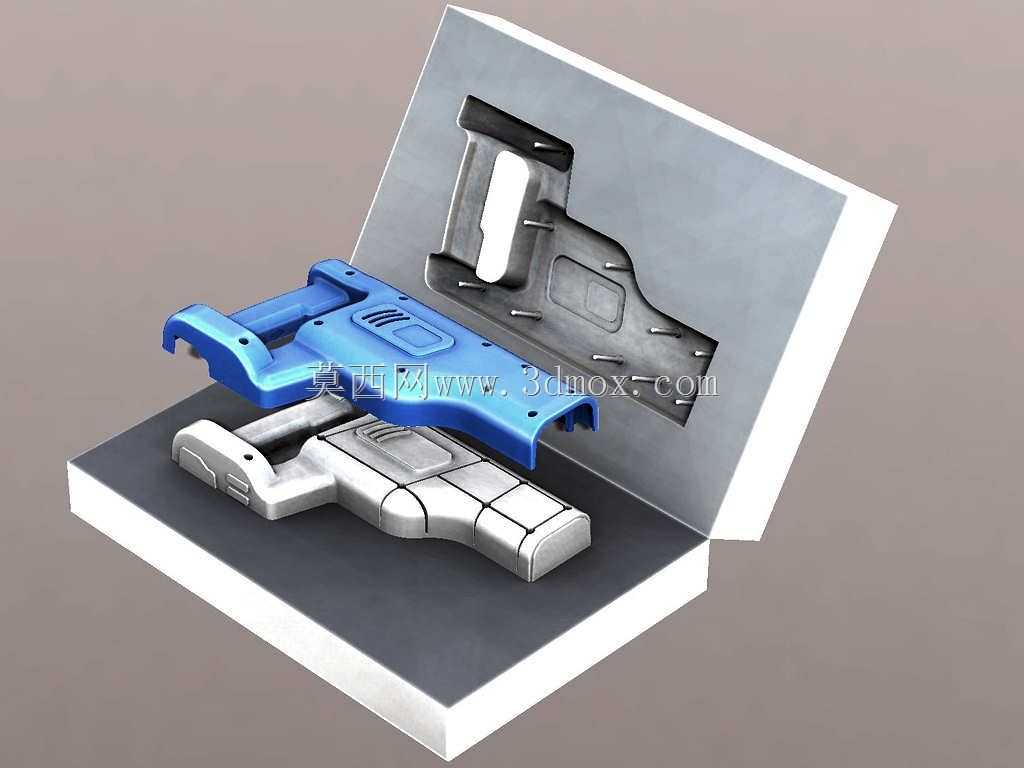

这套模具针对手持类塑料外壳的量产需求开发，主要应用于消费电子、小型手持工具类产品的注塑成型生产环节，适配卧式注塑机的安装规格，可直接搭载于常规吨位的注塑设备完成连续生产作业。模具采用两板模开模结构，分型面沿着产品外观的最大轮廓线设置，能够保证开模过程中产品不会出现粘定模的问题，同时最大程度减少产品外观面的合模线痕迹，满足手持产品对外观质感的要求。模具的型腔部分直接复刻产品的完整外形结构，针对产品上的卡扣、安装柱、侧孔等特征，设置了对应的侧向抽芯结构，开模过程中抽芯结构会先于主分型面完成抽离动作，避免硬顶造成产品结构断裂或变形。模架部分采用标准模胚加工，导柱导套设置在模架四角，合模时能够精准定位动定模的相对位置，保证型腔的同轴度误差控制在成型公差允许范围内，避免出现产品壁厚不均、飞边过大的问题。冷却水路围绕型腔轮廓均匀排布，进出水口设置在模架侧面，可直接对接注塑机的冷却系统，能够在注塑保压完成后快速带走型腔内的热量，缩短产品冷却定型的时间，提升单批次生产的效率。顶出结构采用顶针+顶块组合的方式，顶针分布在产品的安装柱、加强筋等受力位置，顶块贴合产品的内表面平整区域，顶出过程中受力均匀，不会在产品表面留下明显的顶出痕迹，同时避免顶出过程中产品出现翘曲变形。这套模具的安装边界完全适配常规注塑机的拉杆间距、定位圈尺寸以及射嘴行程，上机安装时不需要额外做改装调整，能够快速完成装夹调试投入生产。成型过程中，熔融的塑料通过浇口套注入型腔，经过保压、冷却后开模，侧向抽芯先完成侧孔特征的抽离，随后动定模分开，顶出结构将成型完成的塑料外壳从型芯上顶出，即可取出产品进入下一个成型循环。整套结构设计充分考虑了量产过程中的稳定性，易损耗的部件都采用标准件设计，后期维护更换时不需要重新加工定制，能够有效降低生产过程中的维护成本，同时成型出的产品尺寸精度稳定，能够满足后续装配环节的公差配合要求，不需要额外做大量的后处理修整工作。
