三轴自卸半挂拖车结构设计模型

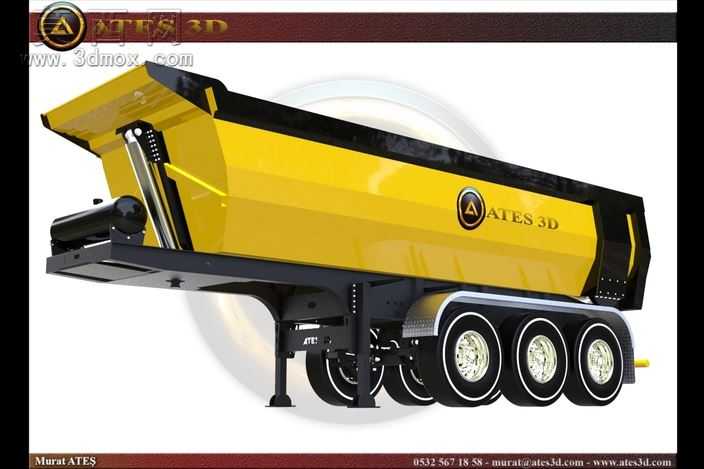

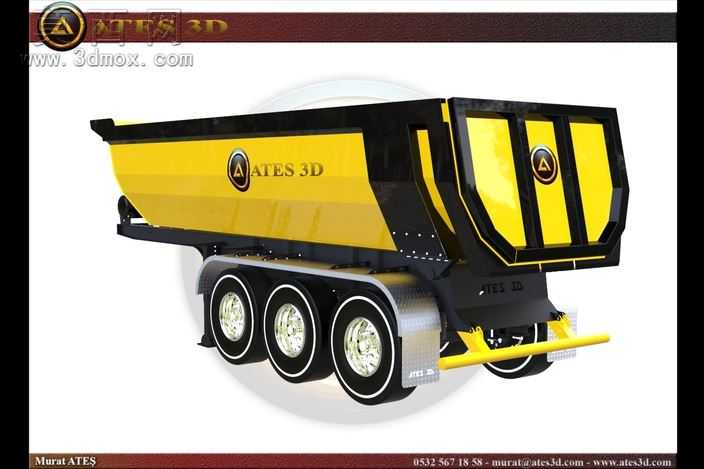

本模型为三轴自卸半挂拖车的三维结构设计成果，建模过程中严格遵循重型货运挂车的实际工程参数，对整车各系统部件进行了1:1比例的精细化还原。建模阶段首先从车架主体结构入手，采用焊接式高强钢车架的设计逻辑，对纵梁、横梁、边梁的连接节点做了精准的特征刻画，还原了实际生产中坡口焊接、加强筋布置的细节，保证车架结构的力学合理性在模型中得到体现。行走系统部分完整还原了三轴并装的结构布局，对每一组车桥的轮毂、制动鼓、轮胎花纹、钢板弹簧悬架、减震阻尼器都做了独立建模，轮胎表面的防滑纹理、轮毂螺栓的排布、阻尼器的伸缩结构都清晰可辨，同时还原了挡泥板、轮毂盖等附属配件的安装位置与固定方式。支撑系统部分刻画了挂车前端的支腿结构，包含支腿的升降调节机构、支撑脚盘、固定锁止装置，还原了挂车脱离牵引车时的独立支撑功能。上装部分为自卸式货厢，采用U型耐磨货厢的设计结构，对货厢的前板、侧板、尾门的铰接结构、翻转支座都做了细节呈现，货厢表面的加强筋排布、侧边防撞护板的结构都按照实际工程设计完成建模。渲染阶段对不同部件赋予了对应材质：车架与车桥采用哑光金属灰材质模拟高强钢质感，货厢主体采用亮黄色工程漆材质，侧边防撞条采用哑光黑色橡胶材质，轮胎采用黑色耐磨橡胶材质，阻尼器与支腿部分采用红黑搭配的工业涂装，金属部件添加了细微的磨损质感与环境反射效果，让整体渲染效果贴近真实车辆的工业质感。设计过程中充分考虑了重型自卸挂车的载重需求与公路货运的使用场景，各部件的装配关系完全符合实际装配逻辑，转动部件预留了合理的运动间隙，铰接结构还原了真实的转动自由度，既可以用于专用车结构原理的教学演示，也可作为货运车辆设计的参考方案，帮助设计人员快速理解三轴自卸半挂拖车的整体布局与部件连接逻辑，为后续的结构优化、性能仿真提供可靠的三维模型基础。
