壁挂式户外安防监控摄像头结构设计

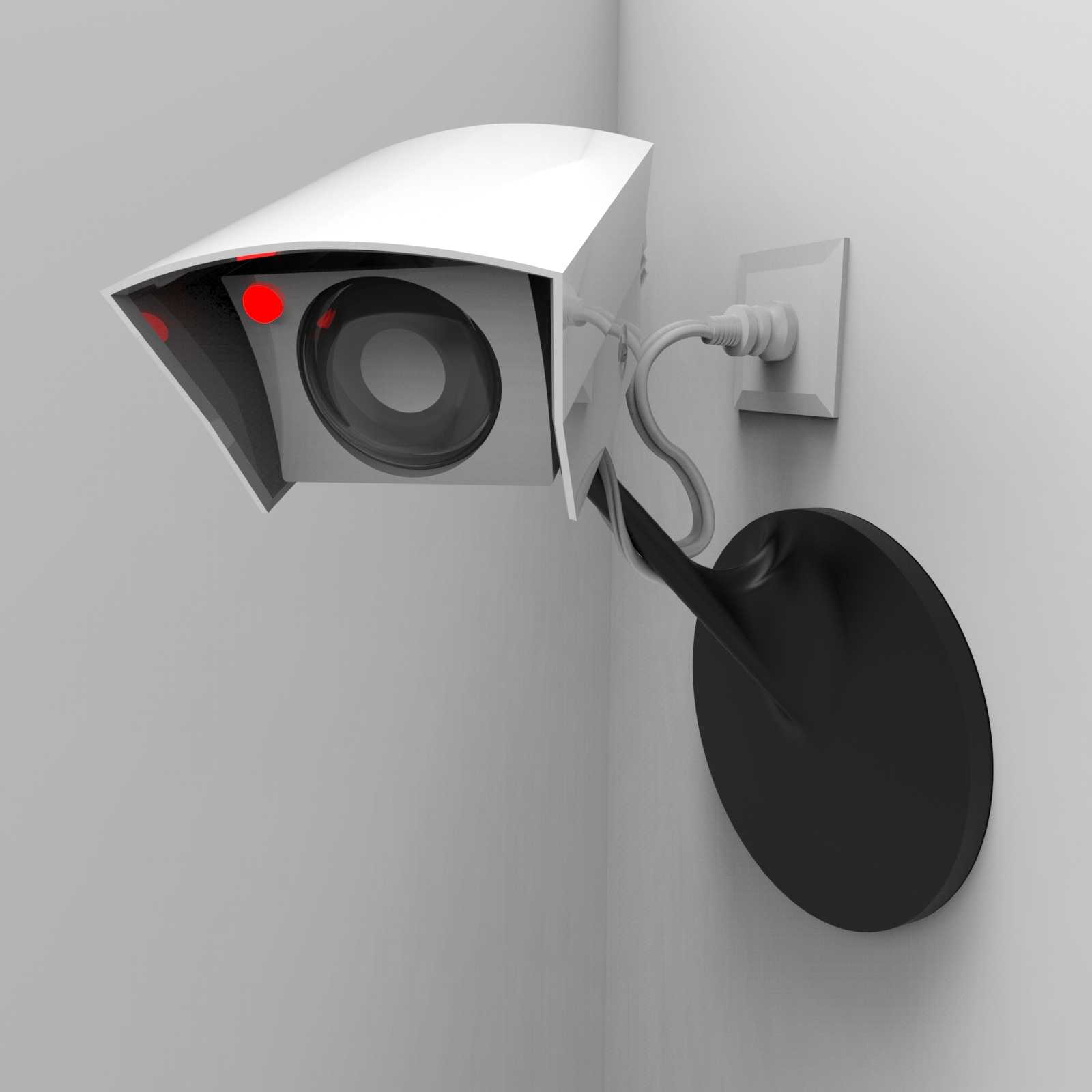

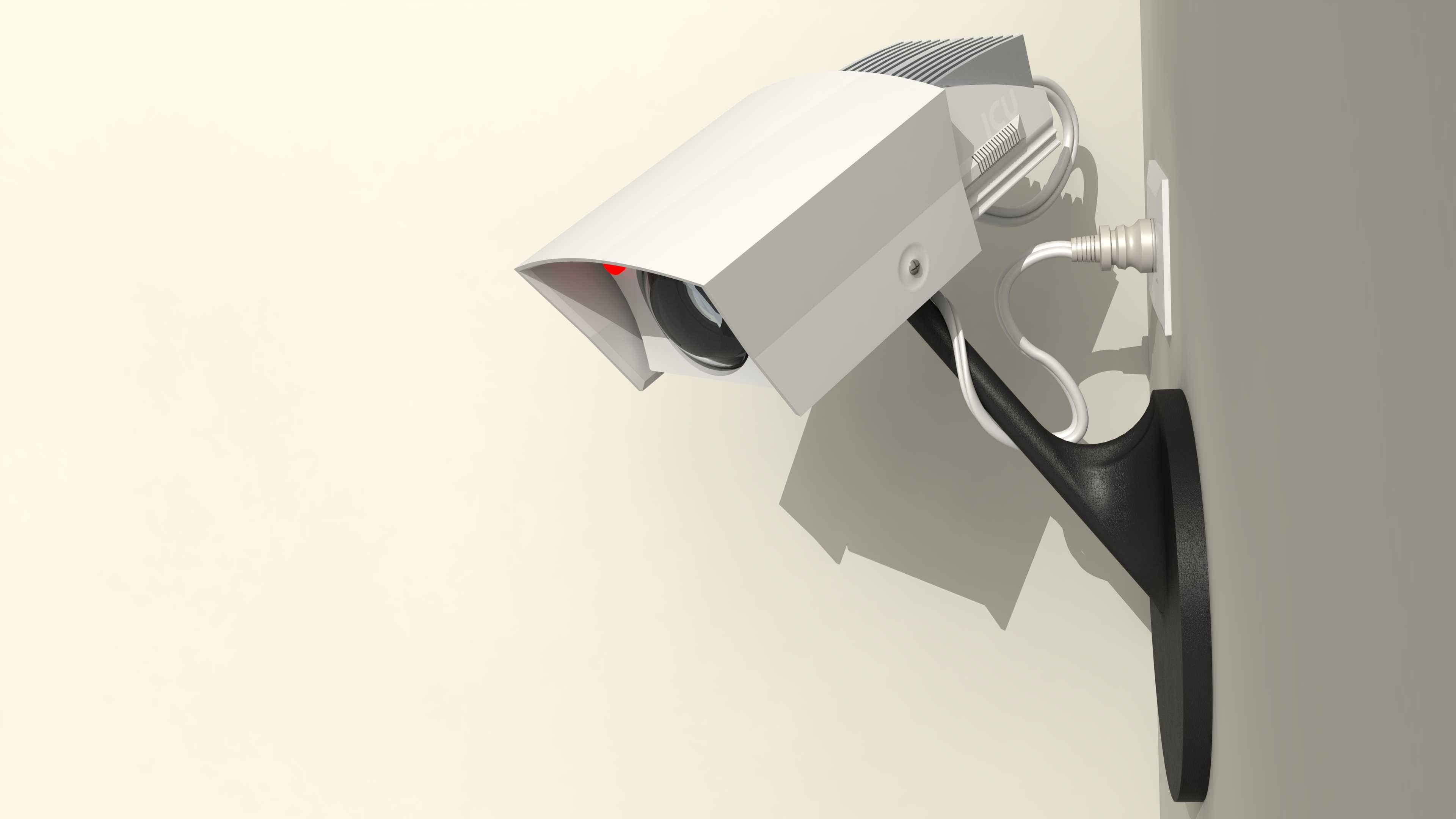

这款壁挂式安防监控摄像头，主要面向室外公共区域、厂区周界、商铺出入口、住宅外墙等场景的视频监控需求，承担全天候画面采集、异常行为留存、区域安全警戒的核心作用，是安防体系前端感知层的核心硬件之一。设备整体采用枪式机身搭配一体化壁挂支架的结构设计，机身外壳做了斜切式前檐的挡雨造型，能够在户外降雨环境下引导水流从檐边滑落，避免镜头区域积水挂污，同时外壳边缘做了圆弧过渡处理，既减少风阻对安装稳定性的影响，也能降低积灰积雪的附着概率。机身前端集成镜头模组与补光提示组件，侧面预留了走线接口的防护空间，配套的壁挂支架采用弯折式承重结构，支架与墙面接触的底座做了加宽处理，能够分散设备自重带来的应力，避免长期使用后出现安装位松动下垂的问题，支架与机身的连接部位预留了角度调节余量，安装时可根据监控覆盖范围调整俯仰角度，适配不同高度安装位的视野需求。在设计思路上，这款产品优先考虑户外长期使用的可靠性，外壳造型兼顾防护性能与生产工艺可行性，整体结构无多余外露的拼接缝隙，能够减少雨水、灰尘进入机身内部的路径，同时机身顶部的散热筋结构与外壳一体化成型，无需额外加装散热配件即可满足设备长时间运行的散热需求，降低整体装配复杂度。安装边界方面，设备整体突出墙面的距离控制在合理范围内，不会对通行空间造成过多占用，墙面安装底座的孔位适配常规的膨胀螺丝安装规格，无需特殊定制安装配件即可完成墙面固定，走线可顺着支架内部的空腔引入墙面预埋的管线内，保证安装后外观整洁，避免明线外露带来的老化、人为破坏风险。镜头区域的内凹设计能够减少环境杂光对成像的干扰，同时预留了加装遮光罩、雨刷配件的扩展空间，可根据不同使用场景的需求加装对应配件，进一步提升复杂环境下的成像稳定性。
