单缸四冲程内燃机核心结构几何建模

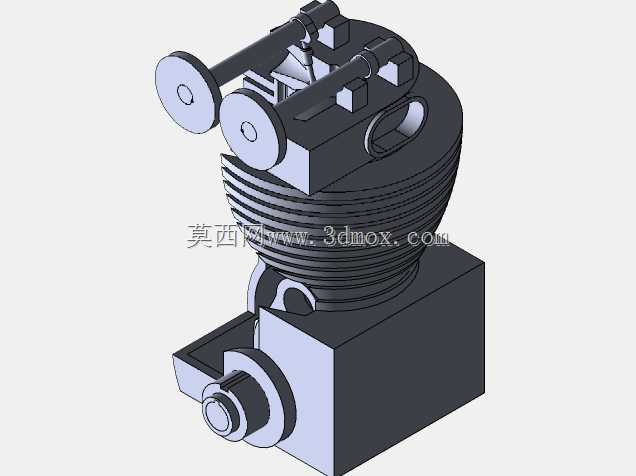

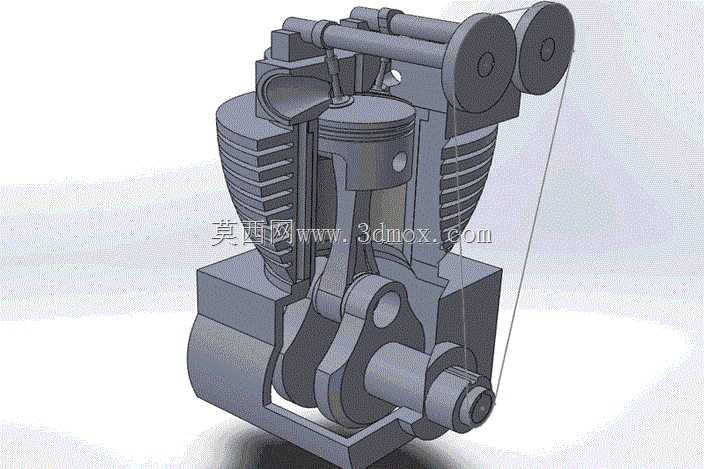

这款单缸四冲程内燃机几何结构模型，主要面向小型通用动力场景的结构设计参考，可适配小型发电机组、园林作业机械、小型摩托及教学实训演示等场景，能够直观呈现内燃机完成进气、压缩、做功、排气完整循环的核心运动逻辑，帮助设计人员快速梳理动力核心的部件配合关系，也可作为原理教学的具象化展示载体。从实际用途来看，该结构还原了内燃机将燃油化学能转化为旋转机械能的核心路径，清晰展现了各运动部件的运动轨迹与干涉边界，可用于前期方案阶段的结构可行性验证，避免实际加工中出现部件运动卡滞、配合间隙不合理的问题。在功能特性上，模型完整还原了活塞组件、曲柄连杆机构、顶置配气凸轮、正时传动、气缸散热鳍片等核心结构，活塞与气缸壁的配合间隙、连杆大小端的铰接位置、凸轮轴与气门的驱动对应关系、正时带轮的传动比匹配都做了精准的几何还原，能够直观演示活塞上下往复运动如何通过曲柄转化为曲轴的旋转输出，同时同步驱动凸轮轴完成进排气门的定时开闭，完整复现四冲程循环的时序配合逻辑。设计思路上，该模型采用了简化几何建模逻辑，省略了非核心的密封件、紧固件、外部壳体包覆等细节，重点突出核心运动部件的位置关系与运动路径，将气缸中心线与曲轴回转中心的偏置、凸轮轴的顶置布置、散热鳍片的等距排布等核心设计点做了显性化呈现，既保留了结构原理的完整性，又降低了几何复杂度，便于快速调整参数验证不同冲程、缸径下的结构适配性。从外形尺寸与安装边界来看，模型整体沿曲轴轴向的宽度、沿气缸轴向的高度、垂直于曲轴与气缸轴线方向的厚度都做了符合小型单缸机常规比例的设定，曲轴输出端的轴径、安装法兰的位置都预留了通用动力输出的匹配边界，气缸散热鳍片的外轮廓尺寸、气门室的上部空间也符合小型内燃机的常规布置尺寸，可直接作为同排量单缸四冲程发动机前期布局设计的参考基准，帮助设计人员快速确定整机的安装占位、部件避让空间，为后续的详细结构设计、外围附件布置提供可靠的几何参照。
