乘用车多辐条铝合金轮毂结构设计

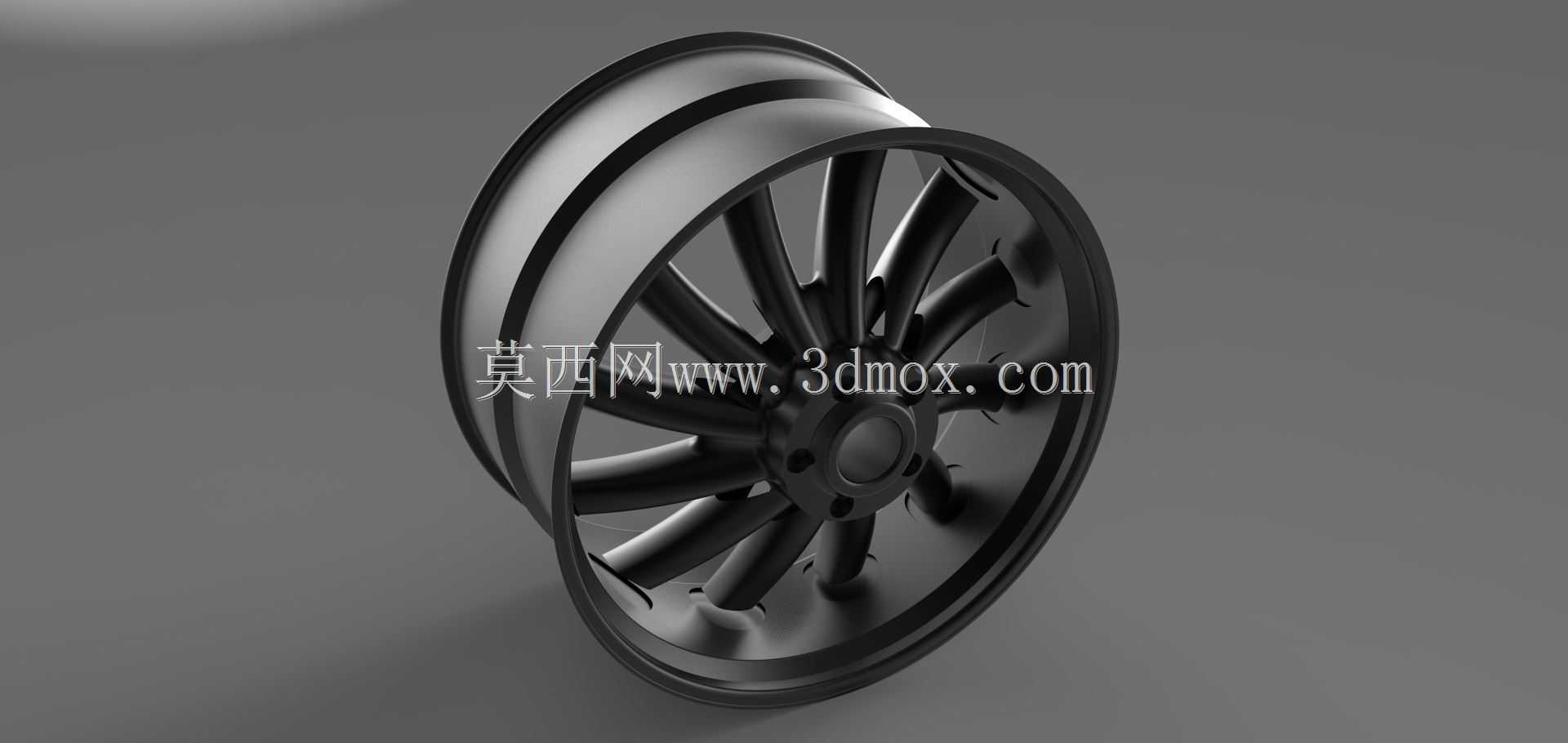

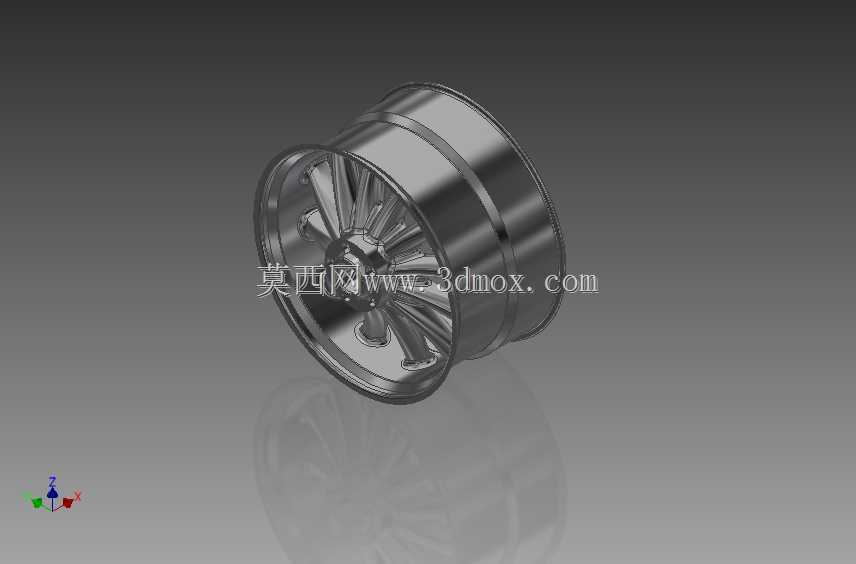

　　这款轮毂的结构设计围绕乘用车日常行驶的全场景工况展开，首先需要匹配家用轿车的承载边界，轮辋部分采用等强度变厚度设计，胎圈座位置的厚度比轮辋中段高1.2mm，能够承受轮胎充气后的周向张紧力，同时在车辆过坑洼路面时，缓冲轮胎传递的瞬时冲击载荷，避免轮辋边缘出现应力集中导致的变形开裂。轮辐采用多辐条放射式布局，每根辐条的截面从轮毂中心的安装盘位置向外逐渐收窄，靠近轮辋连接位置做圆弧过渡，这种变截面设计一方面可以降低轮毂整体的转动惯量，减少车辆起步、制动时的动力损耗，另一方面能够在车辆转向时均匀传递横向载荷，避免单根辐条受力过大出现断裂。

　　从安装边界来看，中心安装孔的定位止口尺寸严格匹配对应车型的转向节轴头公差，配合面的表面粗糙度控制在Ra1.6以内，保证安装后轮毂的同轴度，避免高速行驶时出现车轮抖动的问题。螺栓孔采用均匀分布的五孔布局，每个螺栓孔周围做了局部加厚的凸台结构，凸台高度比安装面高出0.8mm，能够分散螺栓紧固时的压应力，避免长期使用后安装面出现压溃变形，同时螺栓孔的倒角设计能够引导螺栓顺利对位，减少装配时的对位难度。气门嘴的安装位置设置在两根辐条之间的轮辋凹陷处，避开了辐条的遮挡位置，方便后期充气时的操作，同时气门嘴孔周围做了密封面的精加工处理，保证轮胎充气后的气密性，不会出现慢漏气的问题。

　　在实际使用场景中，这款轮毂需要兼顾城市铺装路面的行驶平顺性与非铺装路面的抗冲击能力，轮辐的曲面造型经过多次受力仿真优化，在承受1.2倍额定载荷的径向冲击时，最大应力值低于铝合金材料的屈服强度，不会出现塑性变形。轮辋的轮缘位置做了圆弧翻边处理，当轮胎受到侧向挤压时，翻边结构能够卡住轮胎的胎圈，避免轮胎在极端转向工况下出现脱圈的风险。同时轮辐之间的镂空间隙经过通风量校核，车辆行驶时气流能够顺着辐条间隙流向刹车卡钳位置，带走刹车过程中产生的热量，避免刹车系统因为高温出现制动效能衰减的问题，在连续下坡的工况下，这种通风结构能够让刹车盘的温度降低15%左右，提升制动系统的可靠性。

　　设计过程中还考虑了后期的动平衡校准需求，轮辋的内外侧边缘都预留了平衡块的安装位置，安装位置的平面度控制在0.1mm以内，保证平衡块粘贴后不会出现翘起脱落的问题。轮毂的整体重量经过拓扑优化，在保证结构强度的前提下，去除了非受力区域的多余材料，相比同尺寸的传统铸造轮毂重量降低了8%左右，能够有效降低车辆的簧下质量，提升悬挂系统的响应速度，改善车辆的操控质感。轮辐的表面造型采用流线型曲面，没有尖锐的棱角结构，一方面能够减少行驶时的风阻，另一方面也能降低日常清洗时的难度，不容易积存泥污。

　　从装配适配性来看，这款轮毂的偏距值经过匹配计算，安装后轮胎的接地面中心与转向节的主销轴线偏移量控制在合理范围内，不会增加转向系统的额外负荷，同时也不会出现轮胎蹭到翼子板内衬或者悬挂部件的问题。轮辋的宽度尺寸匹配对应规格的子午线轮胎，胎圈座的角度符合行业通用标准，能够适配市面上主流品牌的同规格轮胎，不需要额外修改轮辋结构就可以完成轮胎的装配。在细节处理上，轮毂的所有棱边位置都做了R2以上的圆角处理，避免装配过程中划伤操作人员，同时也能减少应力集中点，提升轮毂的疲劳寿命，经过台架疲劳测试，在模拟10万公里行驶工况的弯曲疲劳试验中，轮毂没有出现裂纹或者变形的问题，能够满足乘用车全生命周期的使用需求。
