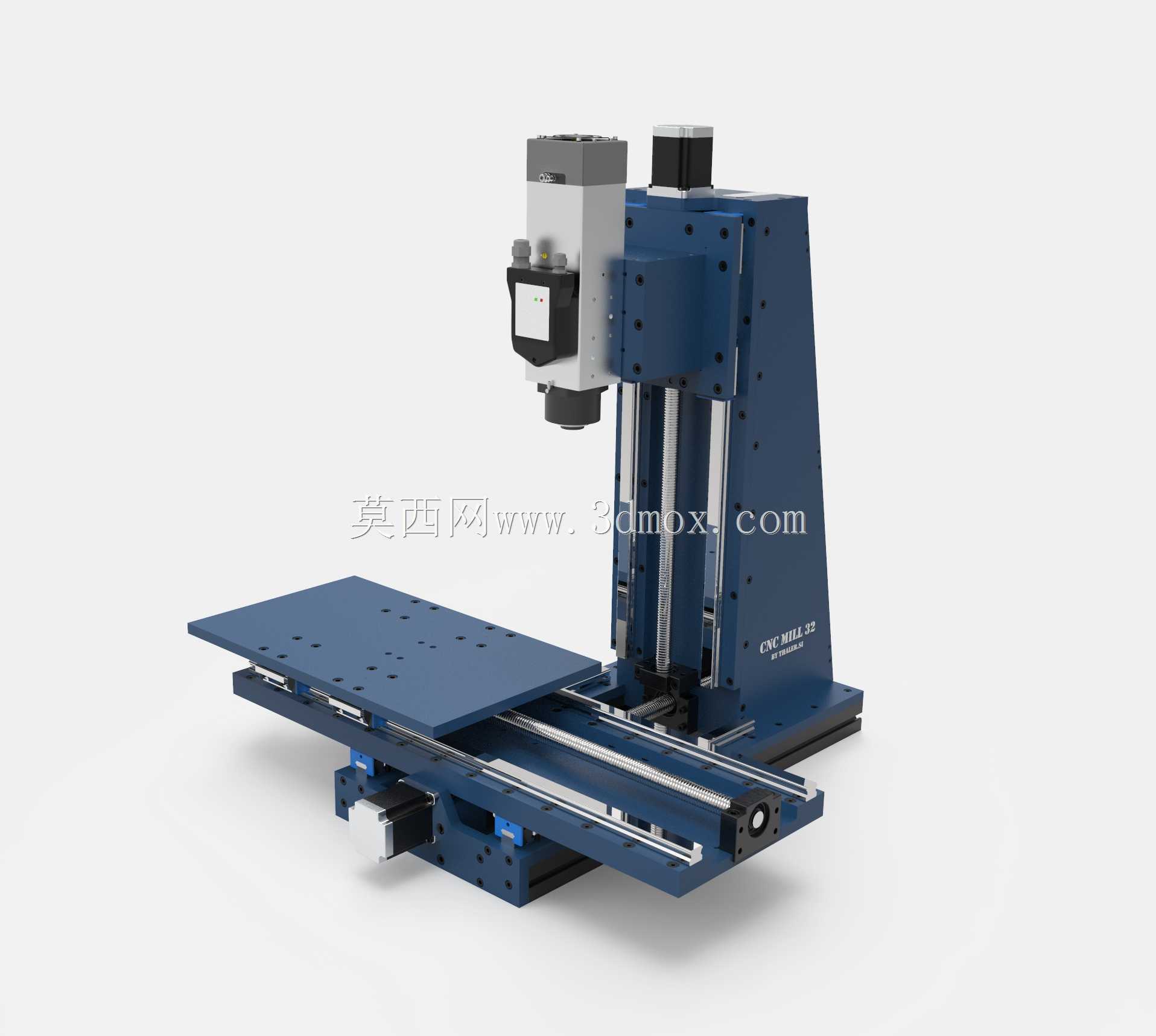

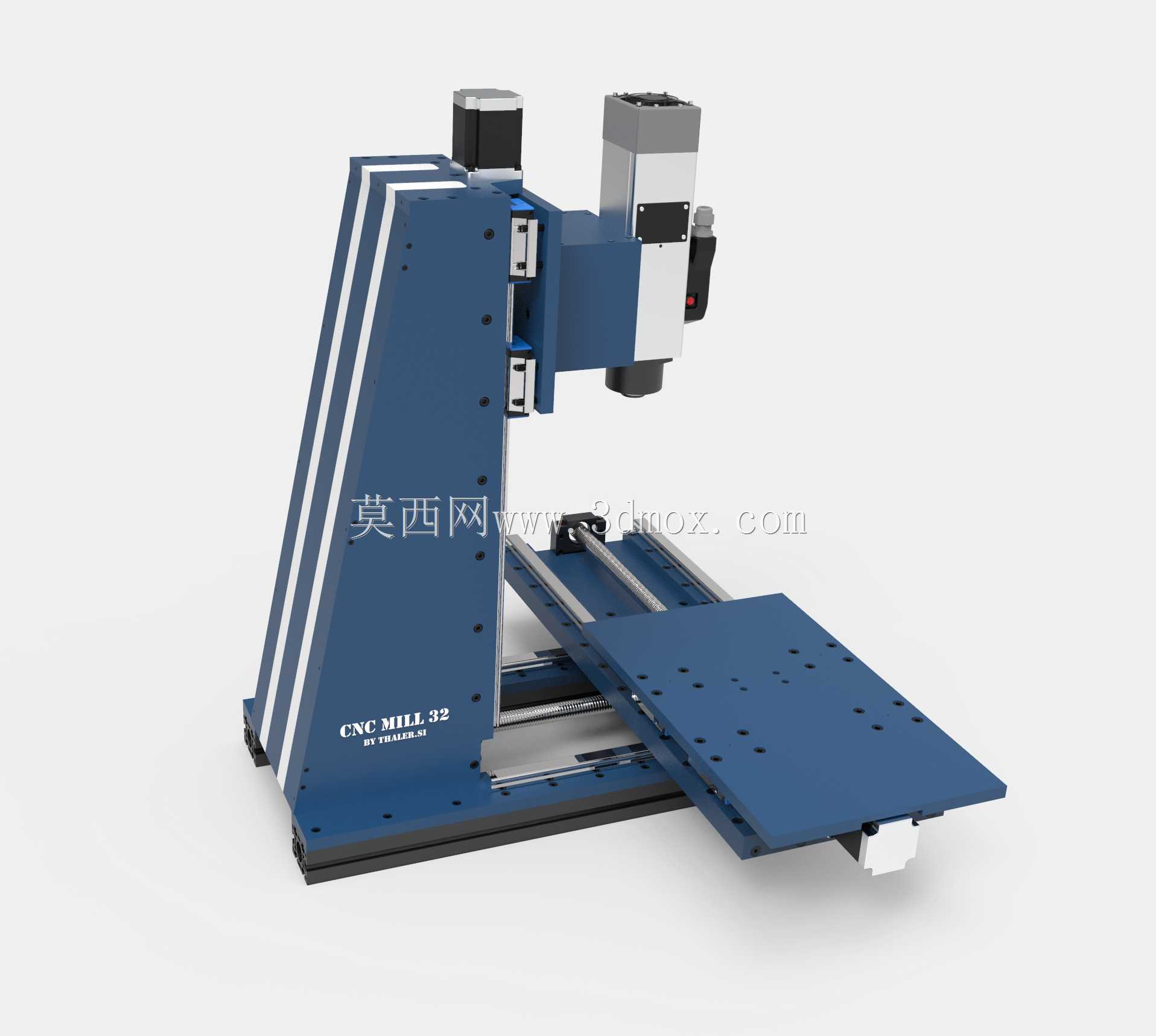

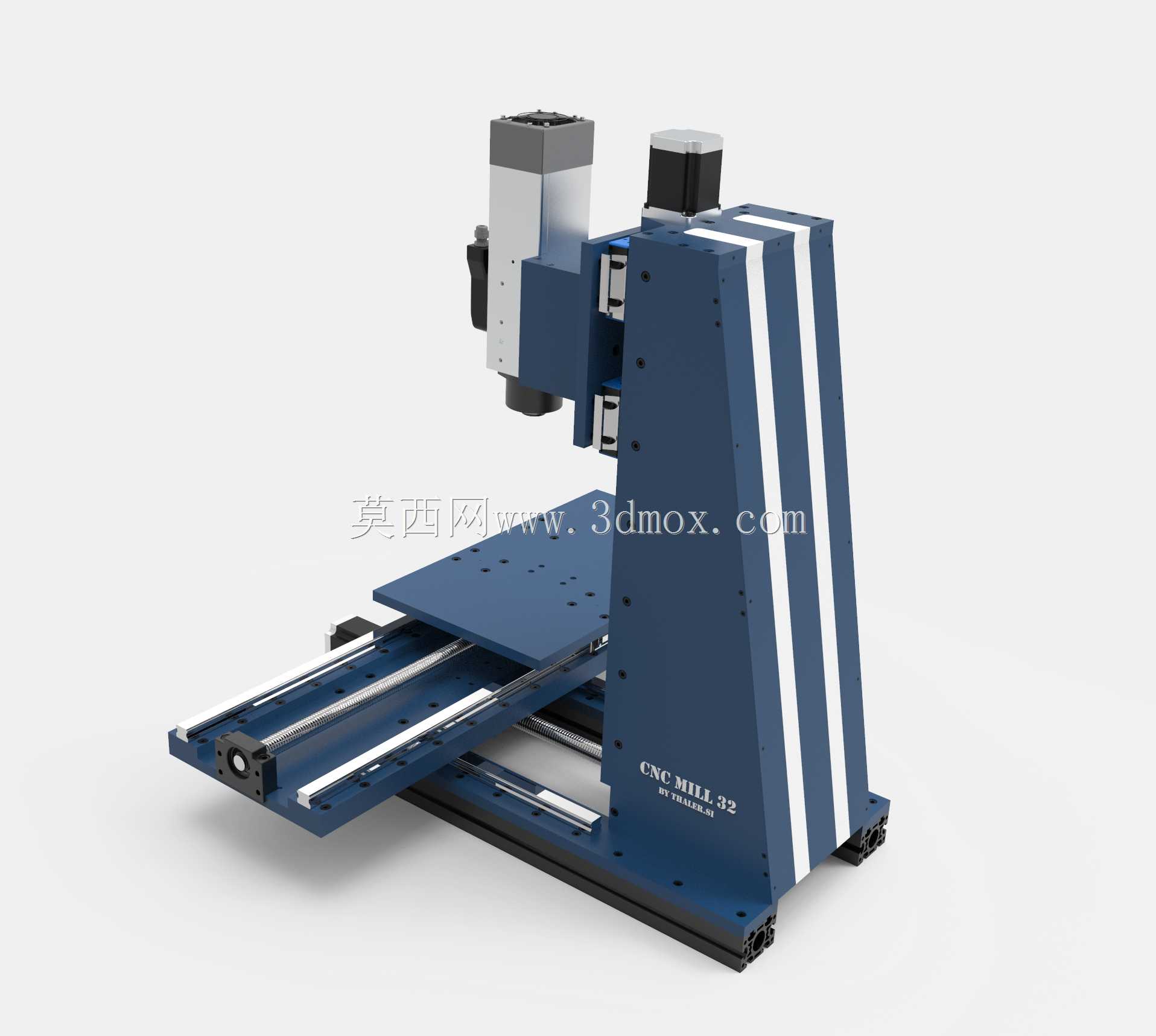

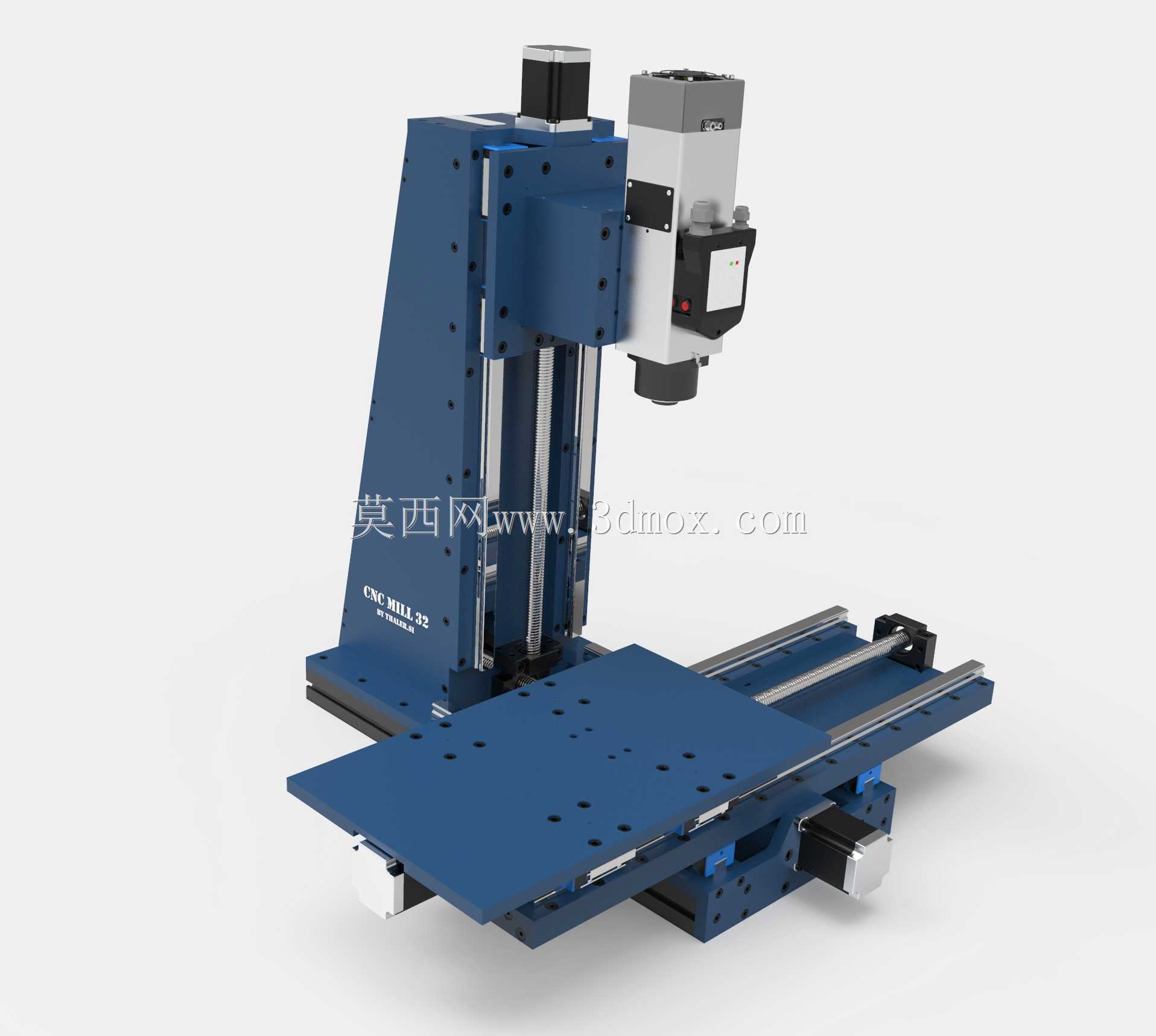

立式数控铣床结构设计方案展示

这款立式数控铣床主要面向中小型机械加工车间、模具制造工坊、职业院校实训基地等场景，可完成平面铣削、沟槽加工、复杂曲面成型、钻孔镗孔等多类金属切削工序，适配铝件、钢材、工程塑料等多种常见加工材质，既能满足小批量定制零件的柔性加工需求，也可用于教学场景下的数控加工原理演示、操作实训。从功能特性来看，该设备采用立式主轴布局，主轴单元搭载高速电主轴结构，可实现高转速下的稳定切削，配合三轴线性导轨传动结构，能够保障进给过程的运动精度与响应速度，有效降低传动间隙带来的加工误差；十字滑台结构的工作台可实现X、Y两个方向的独立进给，立柱侧的主轴滑枕可完成Z向垂直运动，三个运动轴的行程经过合理匹配，可覆盖常规中小型零件的加工范围，无需频繁调整工件装夹位置即可完成多面加工。在设计思路上，整体结构以成熟的数控铣床框架为基础，对各部件的连接结构、安装接口做了标准化适配，所有传动部件、支撑部件均采用通用标准件规格，便于后期的维护更换与配件采购；床身、立柱等支撑部件采用高刚性框架结构，可有效抵消切削过程中产生的振动，保障加工过程的稳定性，减少振纹对工件表面质量的影响；主轴单元的安装接口采用通用标准规格，可根据加工需求更换不同功率、转速的主轴组件，拓展设备的加工适配范围。从安装边界来看，设备整体采用落地式安装结构，底部预留了水平调节脚座的安装位置，安装时需保障地面平整度满足承重要求，预留足够的操作空间与维护通道，工作台的T型槽规格采用通用标准尺寸，可适配常规的机用虎钳、组合夹具等装夹工具，无需额外定制专用装夹结构即可快速投入使用；各轴的行程限位位置做了合理的冗余设计，既避免超程碰撞带来的结构损坏，也最大化利用了导轨的有效行程，提升加工空间利用率。整体结构布局紧凑，电气安装槽、管线走线通道均做了集成化设计，减少外露管线带来的安全隐患，同时也让设备外观更整洁利落，适配不同生产场景的安装布局需求。
