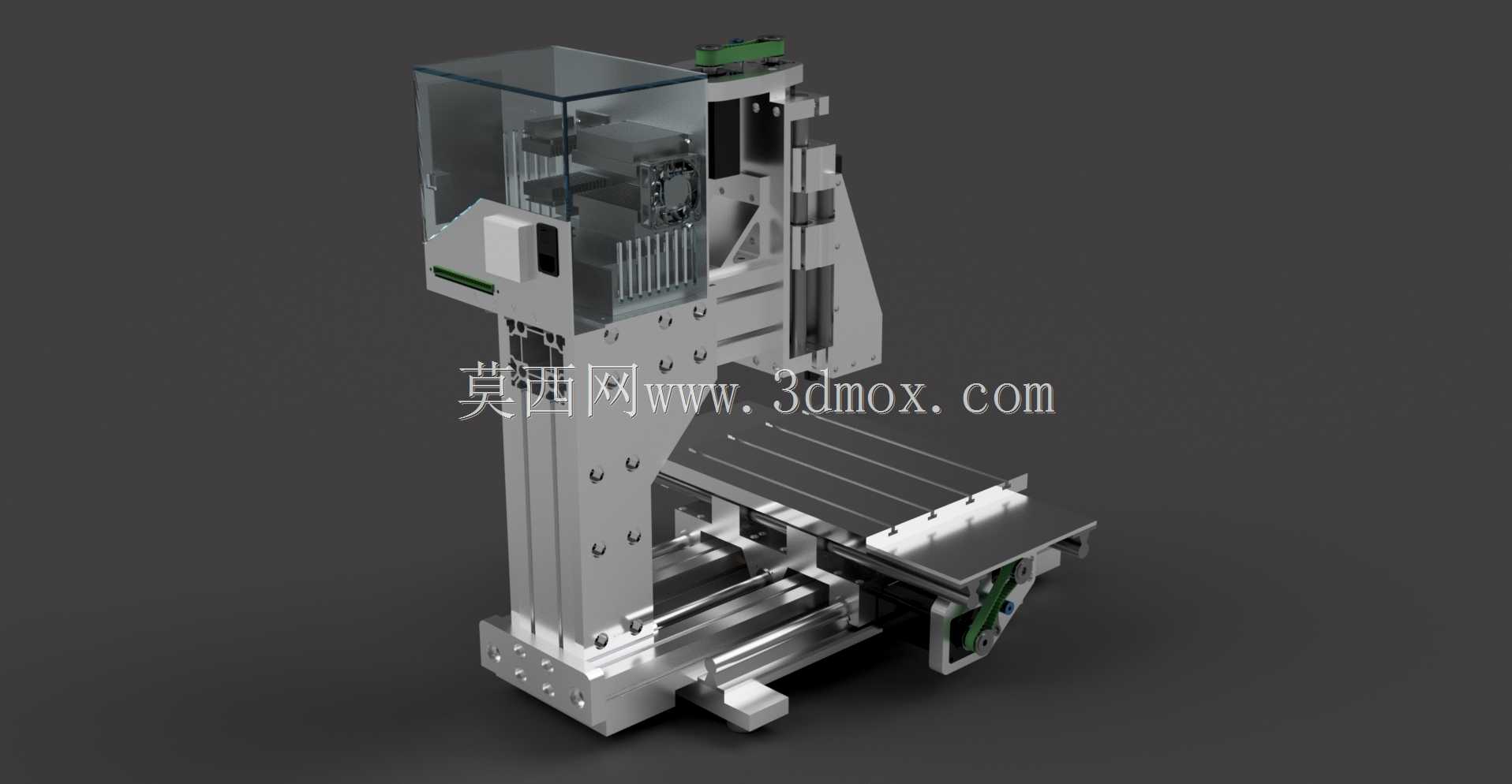

小型铝件软材加工立式数控铣床结构

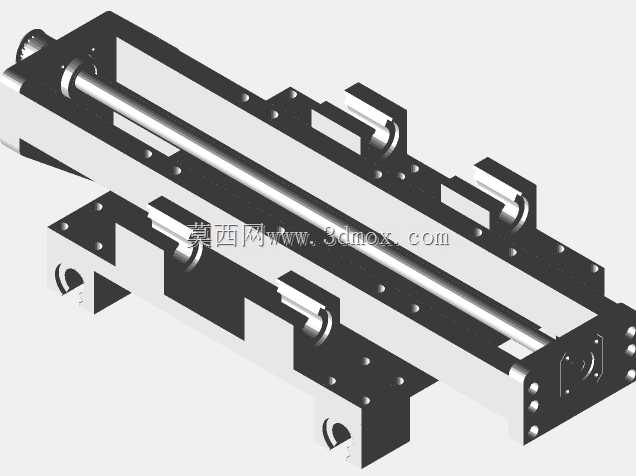

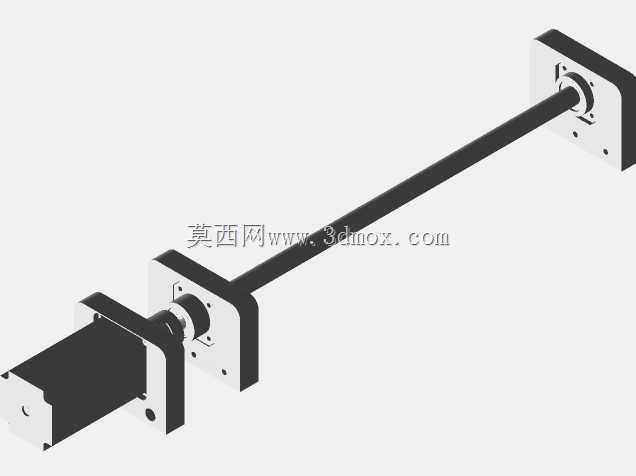

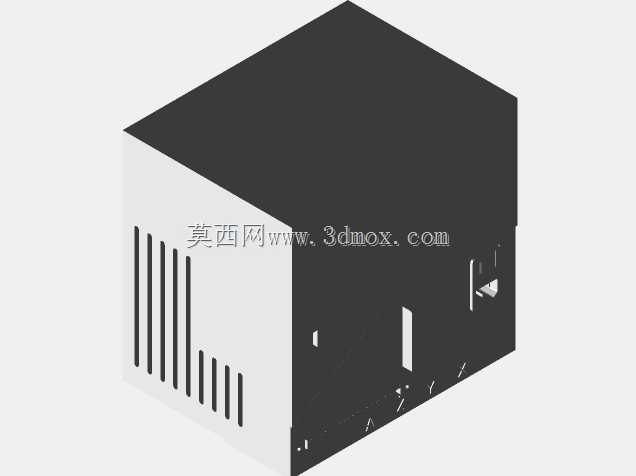

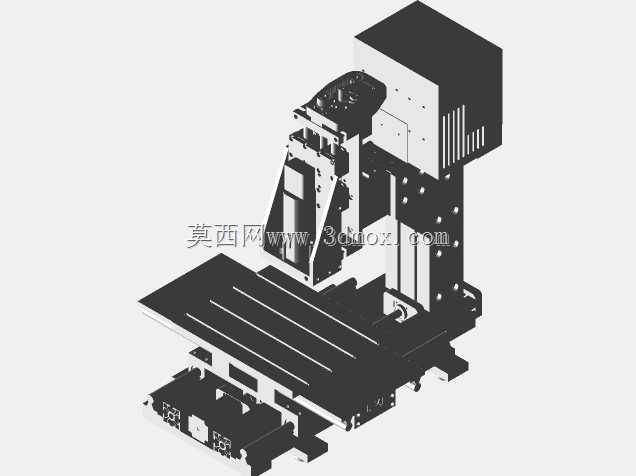

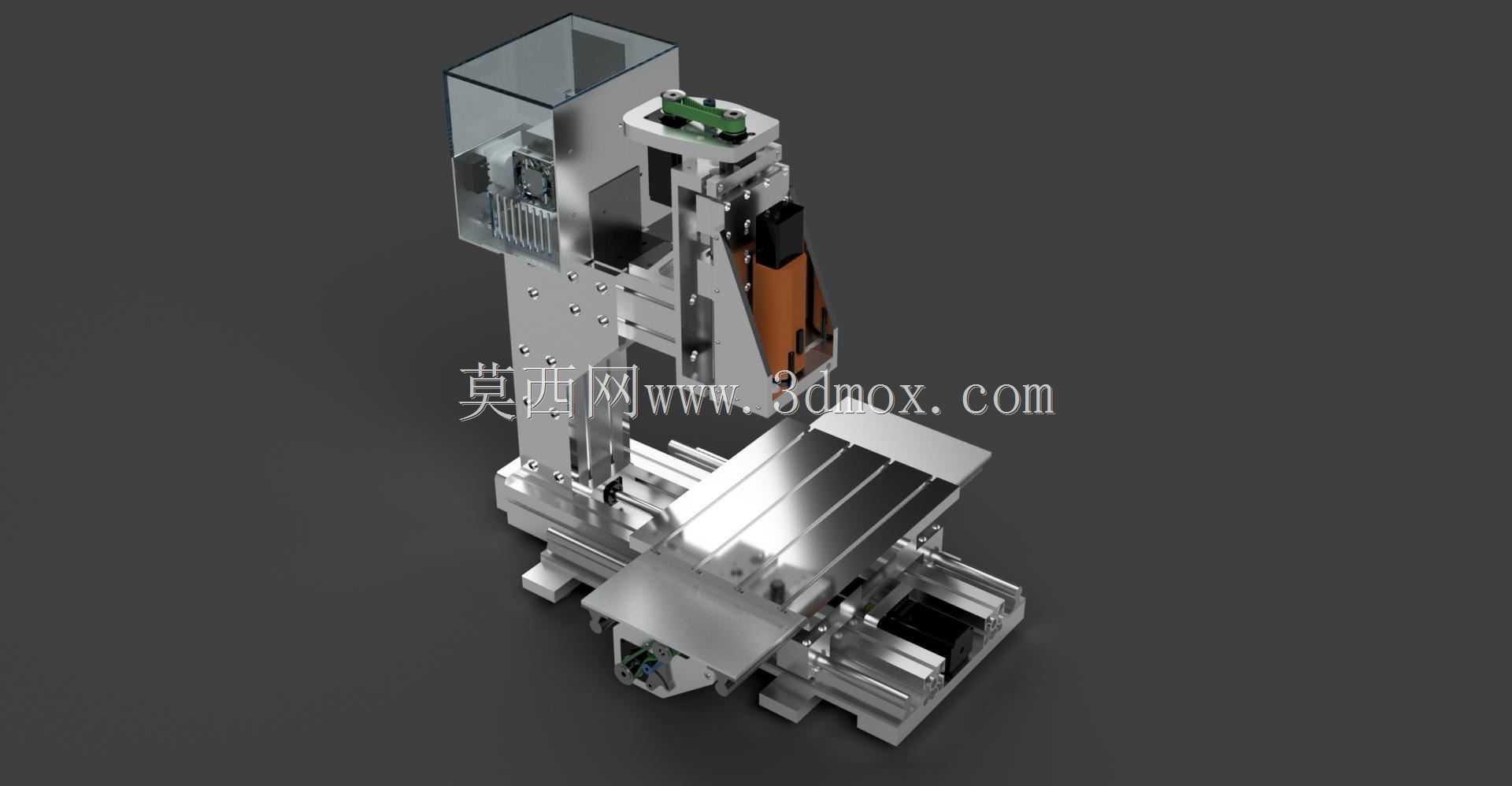

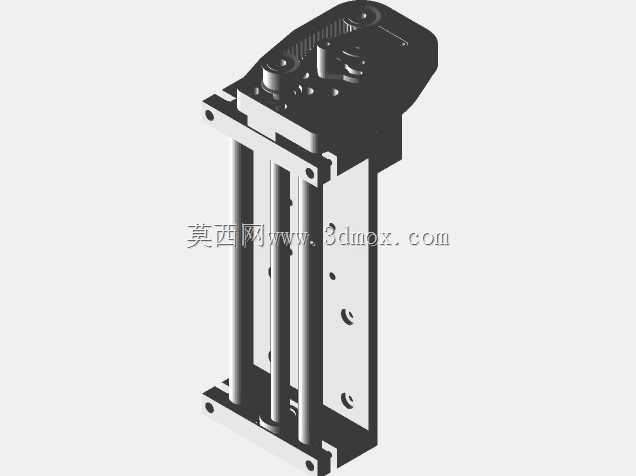

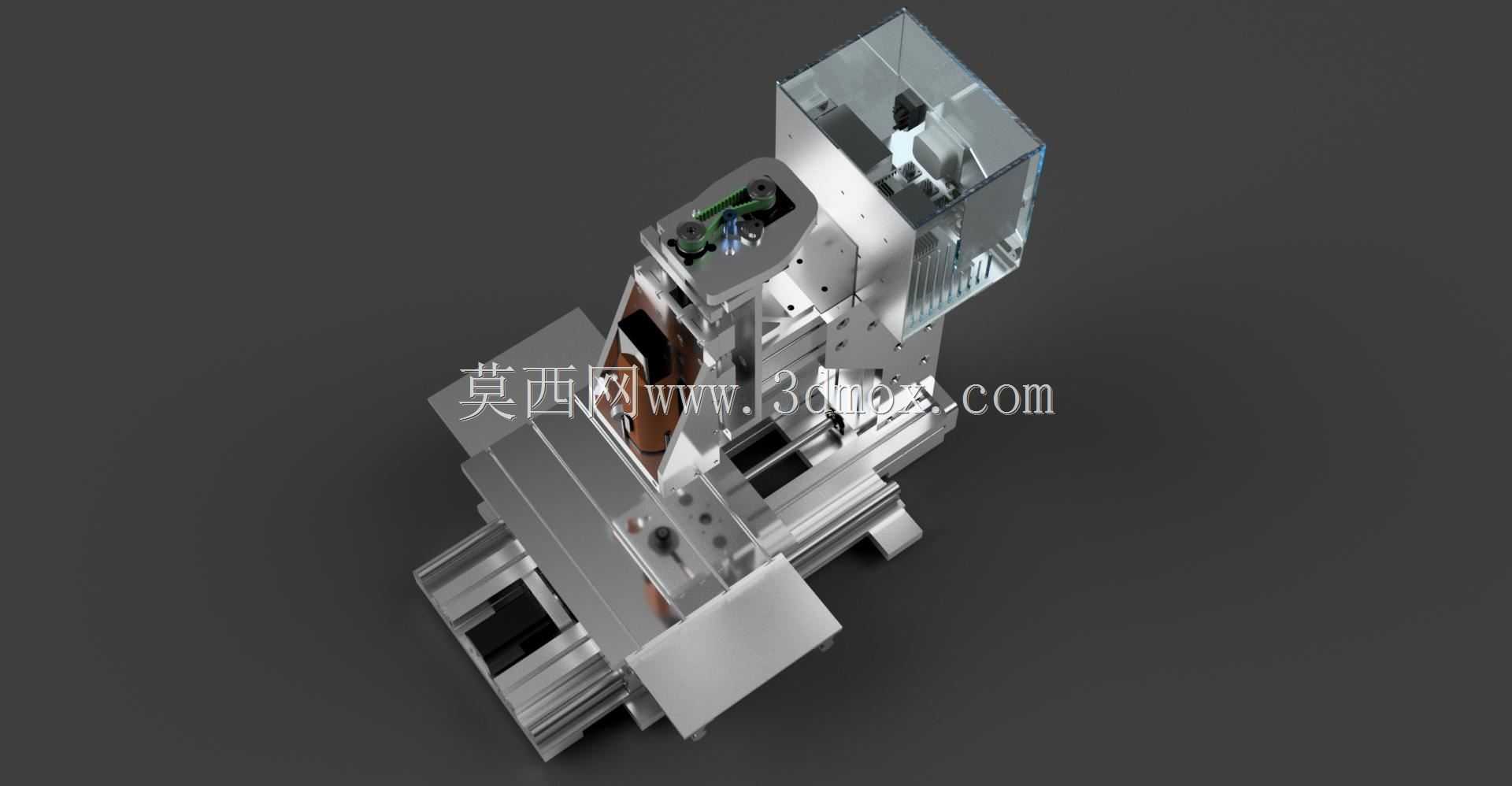

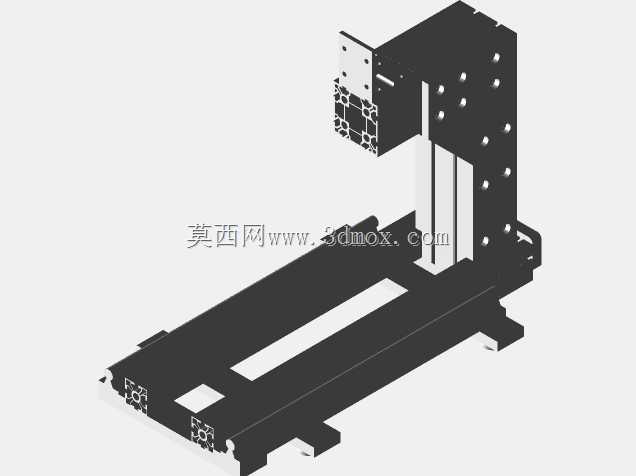

这款立式数控铣床主要面向小型加工场景设计，可覆盖铝型材、铝合金薄板以及塑料、亚克力、电木等软质非金属材料的精密铣削加工需求，常见于个体加工作坊、创客空间、小型五金零件生产车间以及职业院校的数控实训教学场景，能够完成平面铣削、轮廓雕刻、钻孔攻丝、简单三维曲面加工等多类工序，适配小批量定制零件打样、非标工装夹具加工、小型五金配件批量生产等实际生产需求，相比大型工业铣床占地更小、部署灵活，对车间场地承重、供电配置的要求更低，能够在有限的生产空间内完成常规的铣削加工作业。设备整体采用立式龙门框架结构设计，床身主体通过高强度金属构件拼接组装，保证切削过程中的结构刚性，减少加工震颤对工件精度的影响；传动部分采用精密滚珠丝杠搭配直线导轨的组合，能够实现X、Y、Z三个轴向的平稳进给，保证进给过程的定位精度与重复定位精度，适配步进电机驱动方案，在控制成本的同时满足小型零件加工的进给精度要求。主轴部分选用适配软材与铝件加工的高速主轴，最高转速可覆盖铝件铣削、非金属材料雕刻的转速需求，搭配对应的夹头结构可装夹不同直径的铣刀、钻头、雕刻刀等加工刀具，满足不同工序的刀具装夹需求。设备的工作台采用T型槽结构设计，可通过压板、夹具快速装夹不同外形的待加工工件，工作台的有效加工行程为290mm、355mm、130mm，可覆盖绝大多数小型零件的加工尺寸范围，安装时仅需预留对应操作与维护空间即可完成部署，无需额外制作特殊地基。设计过程中充分考虑了小型加工场景的使用习惯，将电气控制元件、驱动模块集中布置在床身侧方的防护舱内，既可以避免加工碎屑、切削液溅入造成元件损坏，也方便后期的维护检修；整体外轮廓紧凑，操作位高度符合人工站立操作的人体工程学要求，操作人员可方便地完成工件装夹、对刀、加工状态观察等操作，设备的走线全部采用内置隐藏式设计，既避免了加工过程中管线剐蹭工件或刀具，也让设备整体外观更加整洁规整，减少车间内的安全隐患。针对铝件加工容易粘刀、软材加工需要高转速的特点，这款铣床的结构设计预留了主轴冷却、碎屑收集的安装位置，用户可根据自身加工需求选配对应的冷却系统、碎屑收集装置，进一步拓展设备的加工适配范围，即使是长时间连续加工小批量铝件，也能保证主轴温度稳定、加工精度一致，不会因为长时间作业出现精度漂移的问题。
