NEMA23规格23hs5628步进电机结构模型

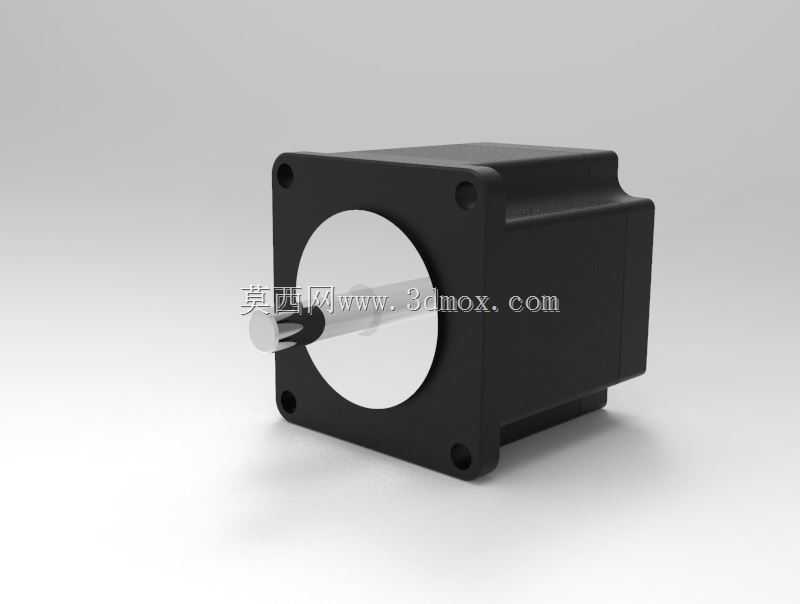

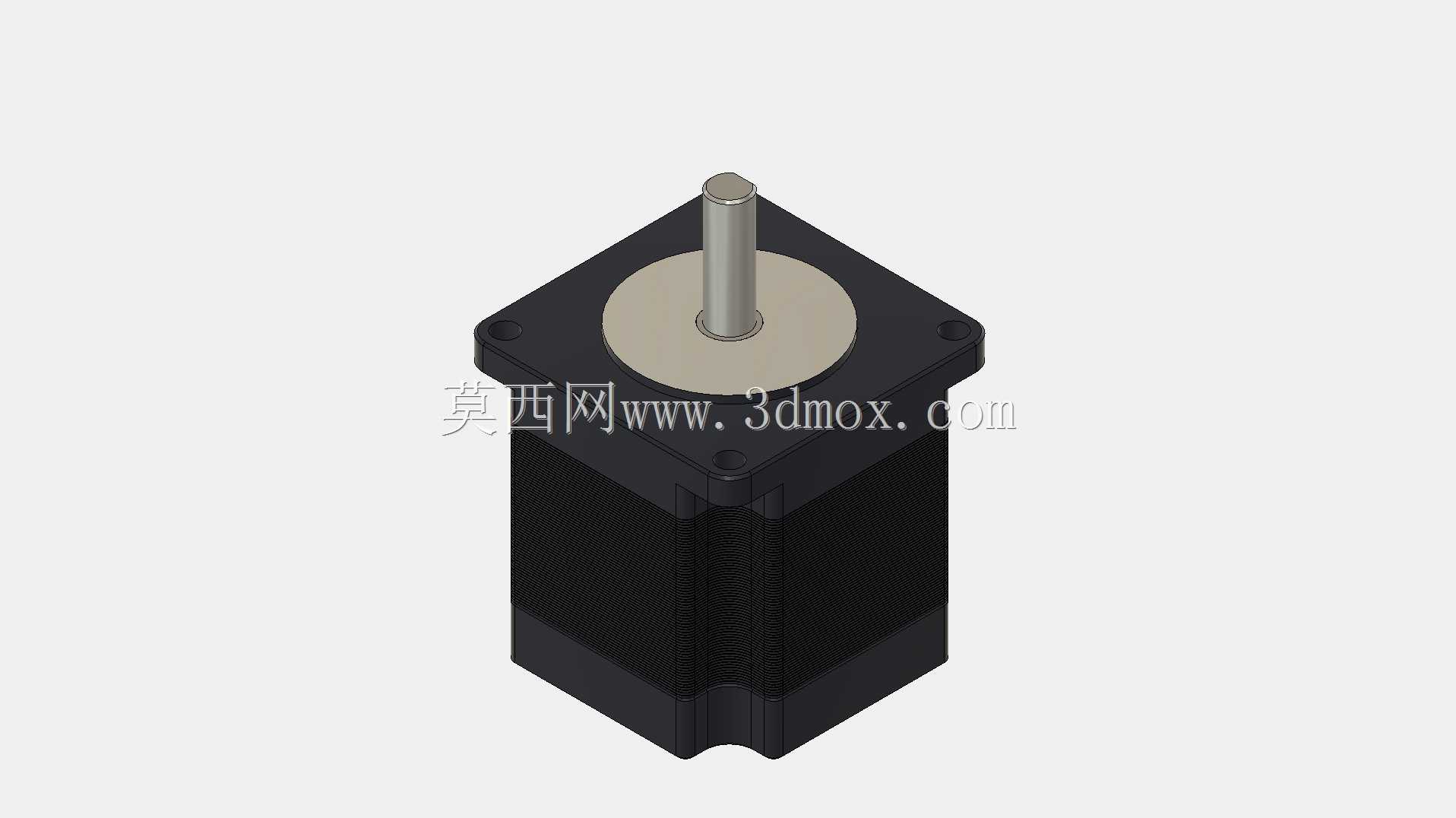

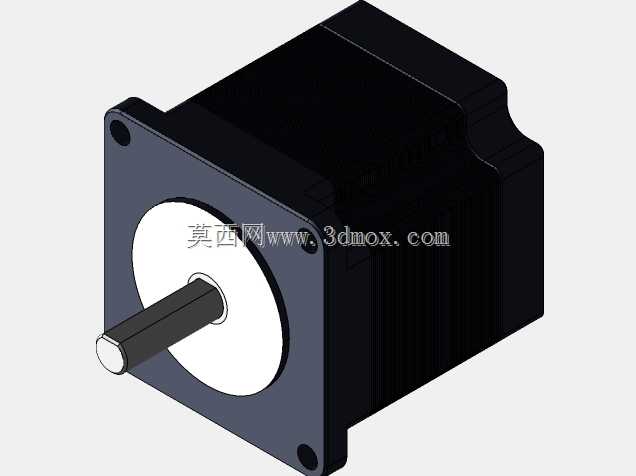

　　在自动化设备的传动选型环节，NEMA23规格的步进电机一直是中小负载点位驱动场景的常用选项，这款23hs5628步进电机的三维结构，完整还原了量产机型的全部装配细节，可直接用于设备布局阶段的干涉校验、安装支架的配套设计工作。从实际应用场景来看，这类电机常被用在小型数控雕刻机的进给轴驱动、3D打印设备的运动轴传动、自动化点胶机的位移执行、小型传送带的动力输出等场景，适配需要精准开环位置控制、转速区间在每分钟几百转以内的传动需求，不需要额外加装编码器就能实现稳定的步距角输出，搭配对应的细分驱动器可实现更高精度的位移控制。从结构设计的细节来看，模型完整还原了电机前端的方形安装法兰，四个角的安装沉孔位置、

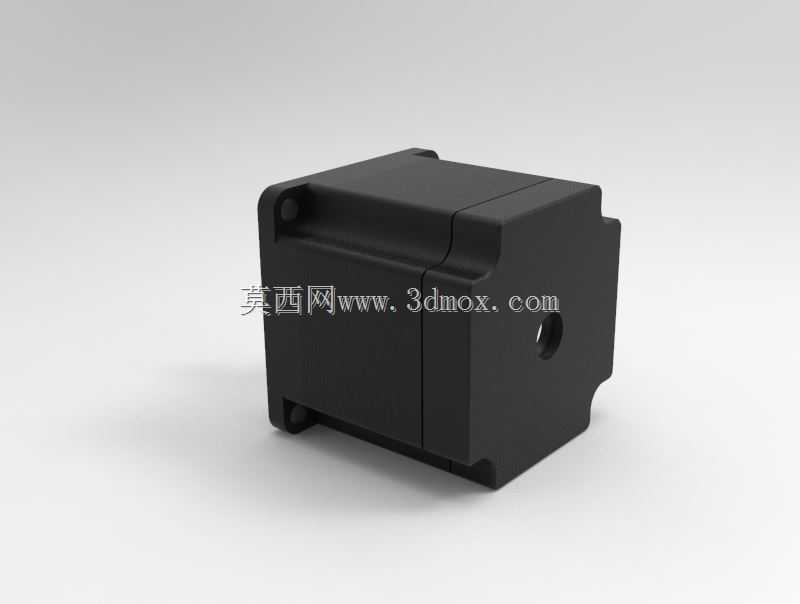

　　孔径尺寸完全符合NEMA23安装标准，法兰端面的止口尺寸也做了精准还原，设计配套安装座时可以直接参考止口尺寸做定位配合，不需要额外核对实物的安装公差。电机的机身主体为方形叠压壳体，表面的散热筋结构、后端出线的位置、输出轴的轴径与轴伸长度、轴上的扁位结构都做了1:1还原，输出轴的扁位是用来配套联轴器紧定螺丝的定位结构，设计时可以直接匹配对应规格的刚性或柔性联轴器，避免出现轴孔配合干涉的问题。从设计思路的还原度来看，模型拆分了定子壳体、前端盖、后端盖、输出轴、转子组件等核心结构件，每个零件的装配关系都和实物保持一致，做运动仿真时可以直接定义转子与定子的转动副，模拟电机运转时的输出状态。在做设备整体布局时，这款模型可以直接导入装配环境，

　　核对电机与周边走线槽、传动部件、设备外壳的安全间隙，尤其是电机尾部的出线空间，预留足够的线缆弯曲半径，避免实际装配时出现线缆挤压、弯折过度导致的接线故障。安装边界方面，电机的机身长度、法兰边长、输出轴中心高都严格对应实物参数，设计垂直安装场景的支架时，可以直接参考法兰的孔位做连接孔设计，不需要额外做安装位置的适配调整，电机的重量分布也在模型中做了对应还原，做设备整体重心校核时可以直接调用模型的质量属性参数，提升结构设计的效率。这类步进电机的结构细节还原度，直接影响到设备设计阶段的出错率，尤其是安装配合面的尺寸、输出轴的配合尺寸，如果模型存在偏差，很容易导致实际加工的安装件无法装配，这款模型的所有配合尺寸都经过校验，完全可以满足工程设计阶段的使用需求，不管是做单机设备的传动选型，还是做教学演示的结构拆解，都能提供准确的结构参考。
