小型卧式曲柄连杆气动动力装置

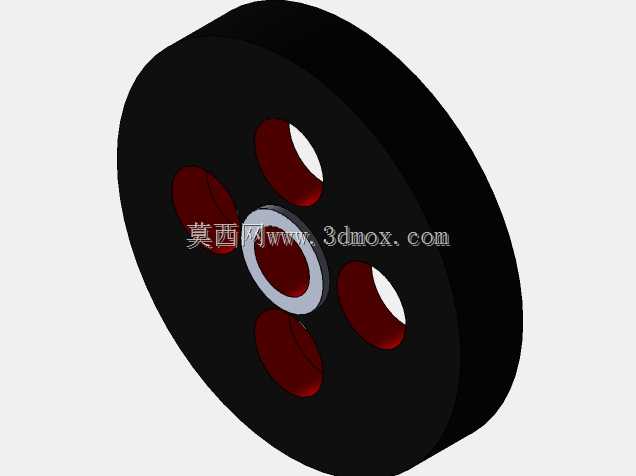

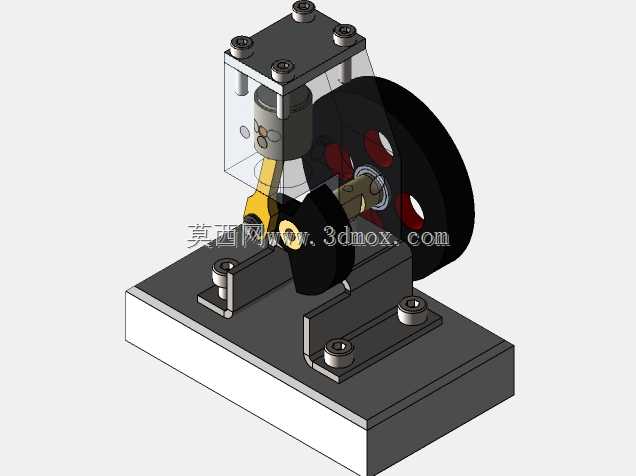

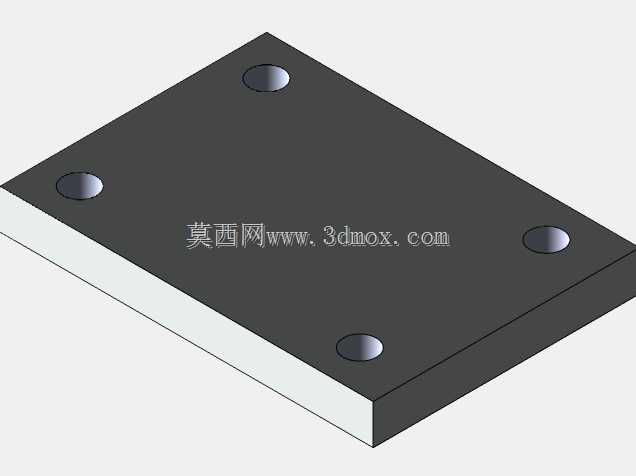

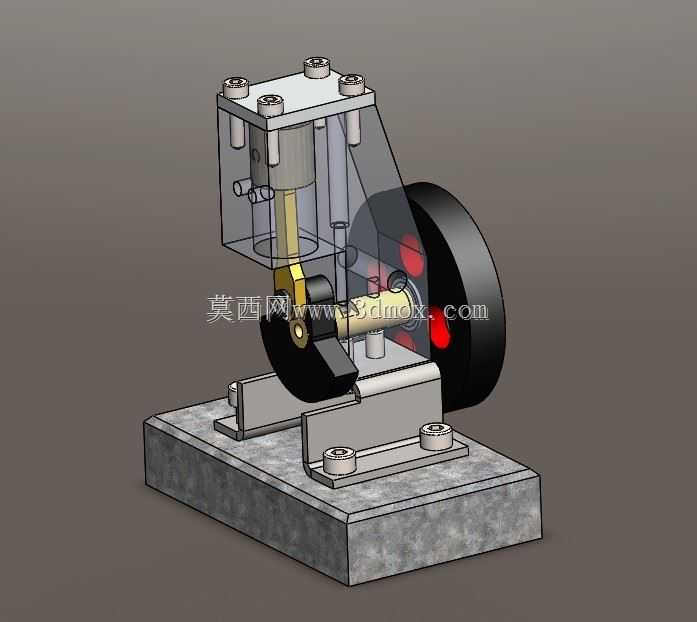

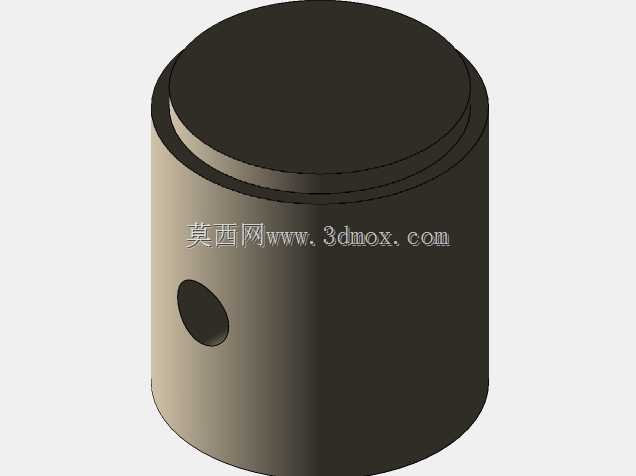

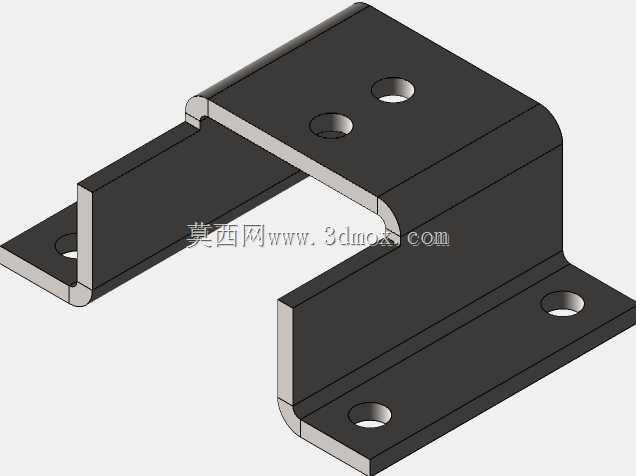

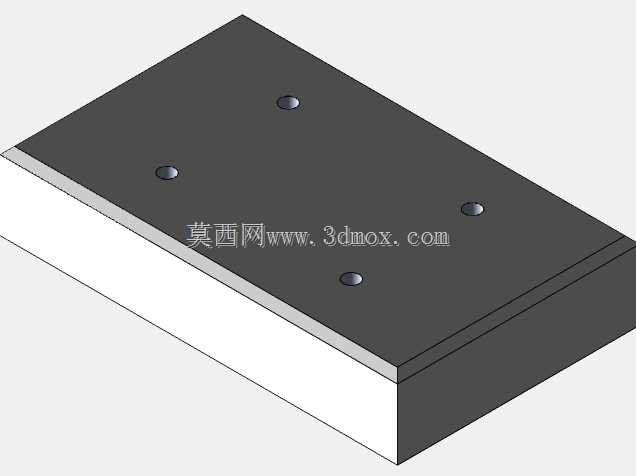

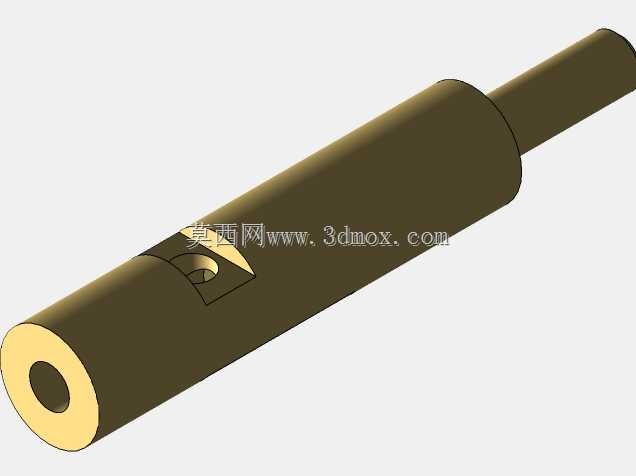

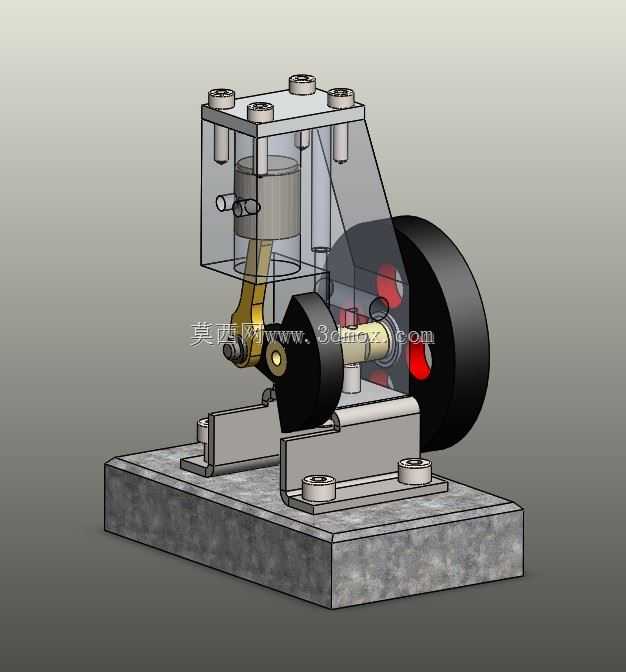

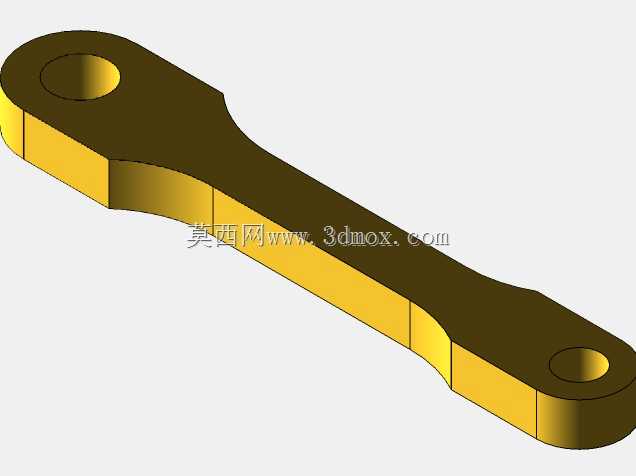

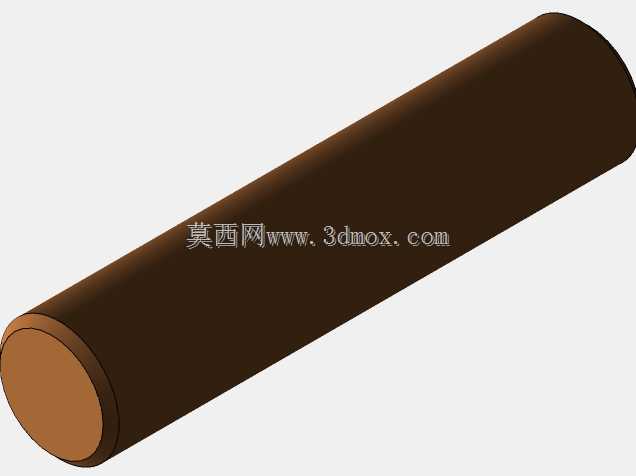

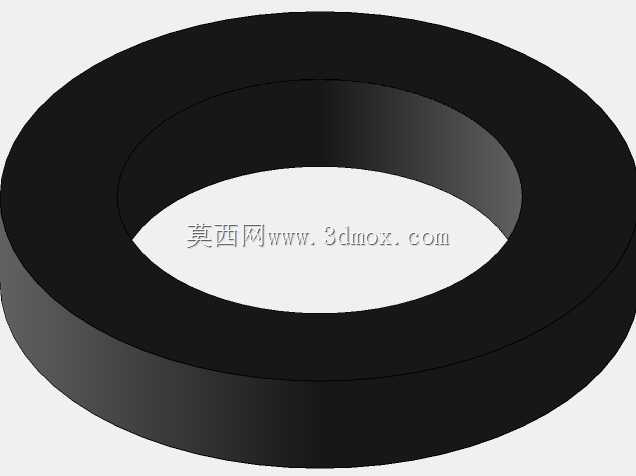

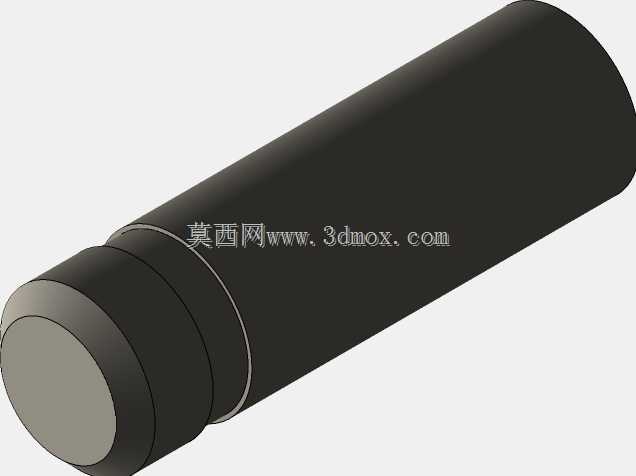

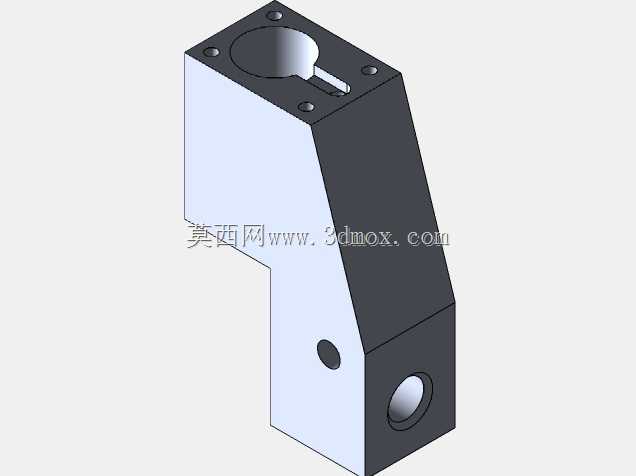

该气动动力装置主要面向小型自动化生产线辅助动力供给、教学实验台动力演示、小型工装夹具驱动等应用场景，可在不具备电力驱动条件的防爆作业环境中，为低负载往复或旋转运动机构提供稳定动力输出，尤其适合对电火花风险有严格管控的化工、粉体加工工位的小型执行机构配套使用。设备核心功能是将压缩空气的压力能通过气缸活塞的直线往复运动，经曲柄连杆机构转换为飞轮端的旋转机械能，可直接驱动小型传送带辊轴、物料拨叉、间歇分度机构等低扭矩负载，相比同功率电动装置具备过载自动卸荷、启停响应速度快、结构耐冲击的特性。从设计思路来看，整体采用卧式布局降低整机重心，上部气缸组件采用透明防护外罩设计，既可以直观观察内部活塞、连杆的运动状态，也能避免外部粉尘落入运动副造成磨损，气缸端盖采用内六角螺栓紧固，便于后期拆解维护密封件；中部曲柄连杆机构采用偏心轴与连杆大头轴瓦配合的结构，将活塞的直线往复运动转化为曲轴的旋转运动，连杆小头通过活塞销与气缸内活塞连接，配合间隙控制在合理范围以降低运动卡滞风险；侧部配置的铸铁飞轮主要用于储存旋转动能，抵消活塞往复运动的死点冲击，让输出轴的转动更加平稳，飞轮表面开设的红色标记点可用于直观观察转速与转动方向；下部采用厚重的铸铁安装基座，基座上预留四个对称分布的螺栓安装孔，可直接固定在工装台面或者设备支架上，基座表面铣削加工出定位台阶，保证气缸支架、曲轴轴承座的安装同轴度，避免因安装偏差造成的运动别劲问题。外形尺寸方面，整机长度控制在180mm以内，宽度控制在100mm以内，整体高度不超过150mm，安装边界需预留左右各30mm的飞轮转动安全空间，上部预留20mm的气管接头安装空间，进气口设置在气缸侧部，可适配常规6mm外径的气动快插接头，供气压力范围在0.4-0.6MPa即可稳定工作，输出轴端可根据需求加装同步轮、联轴器等连接件拓展使用场景。整体运动副均采用油脂润滑设计，日常维护仅需定期在连杆销轴、曲轴轴承位置补充润滑脂即可，无需复杂的油路维护，结构简单可靠，适合小功率气动动力需求的场景配套使用。
