数控设备专用Z轴进给传动结构

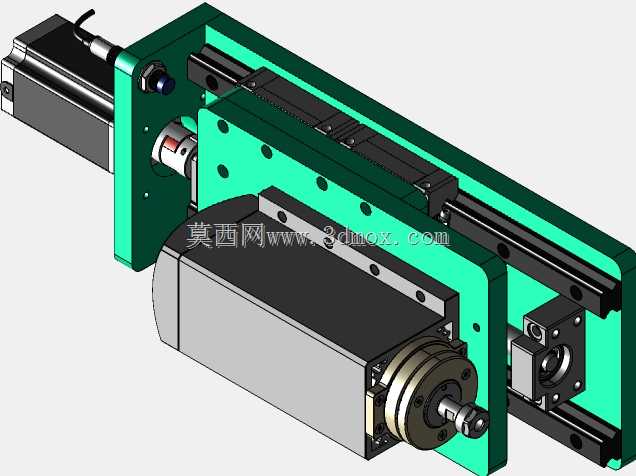

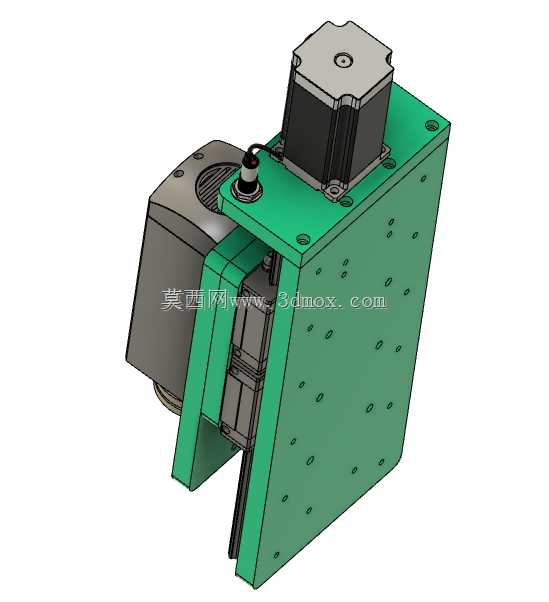

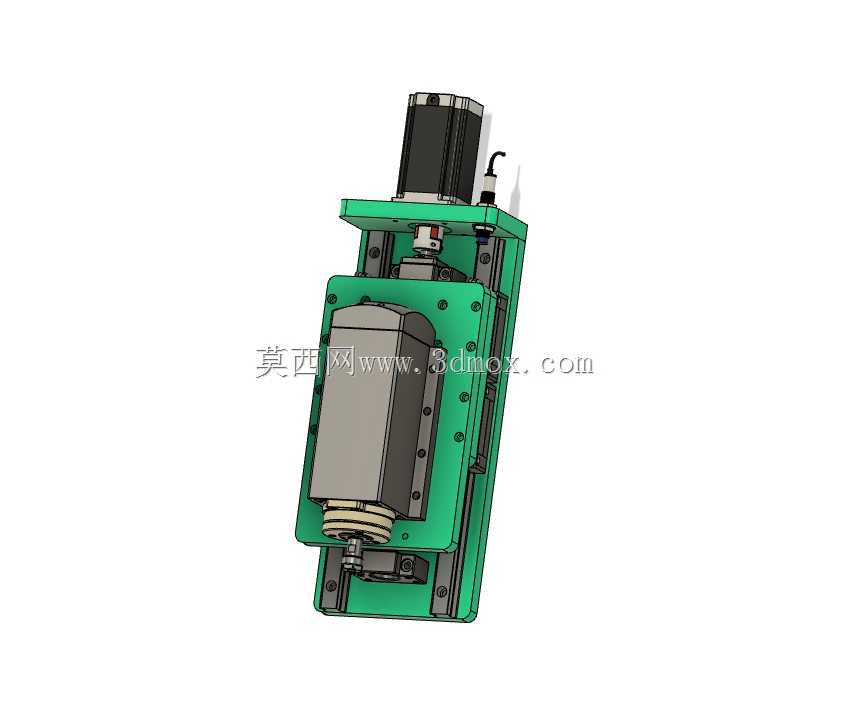

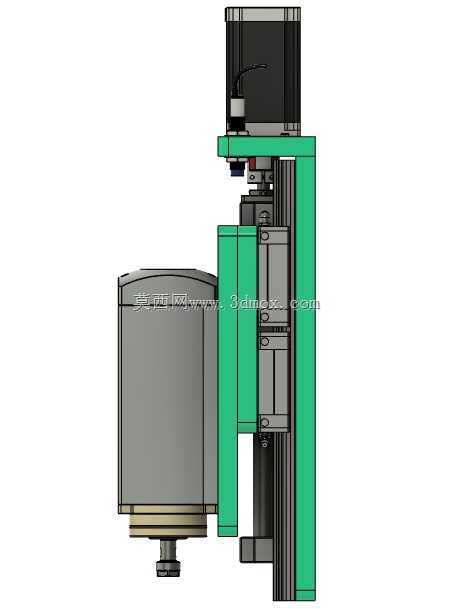

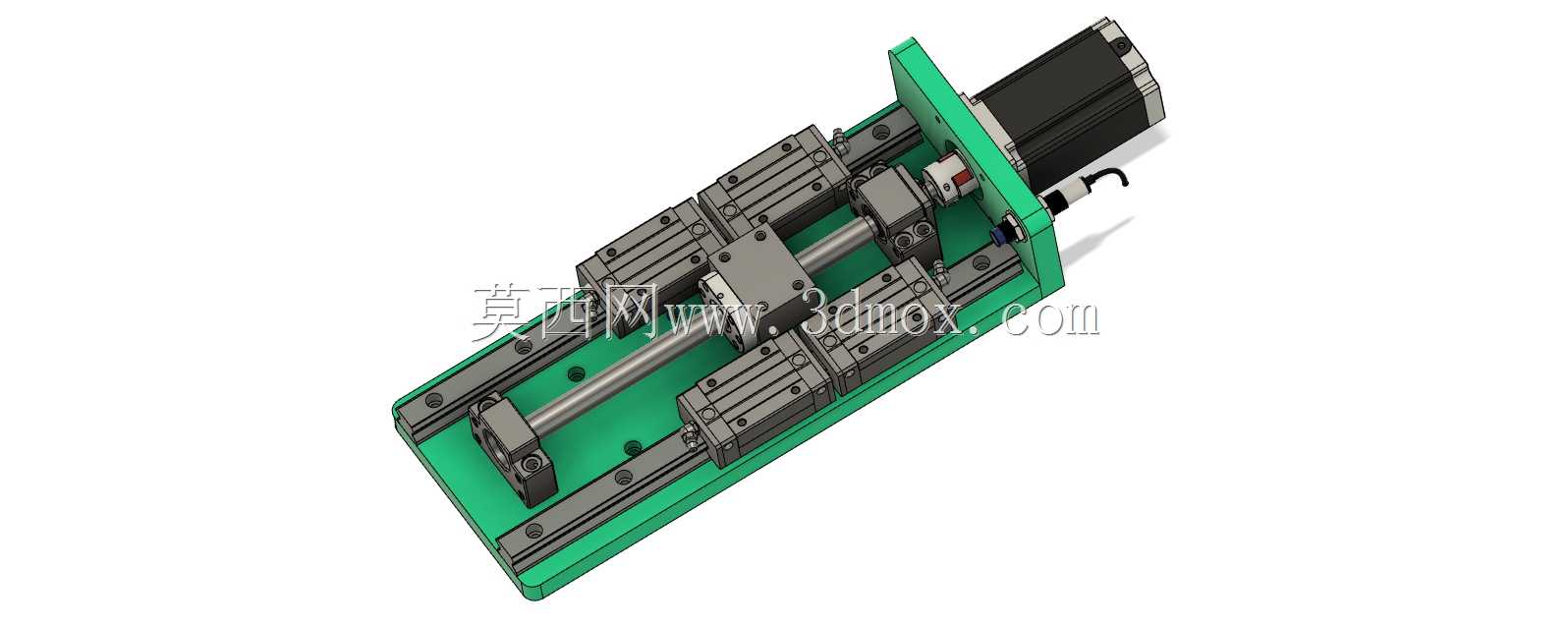

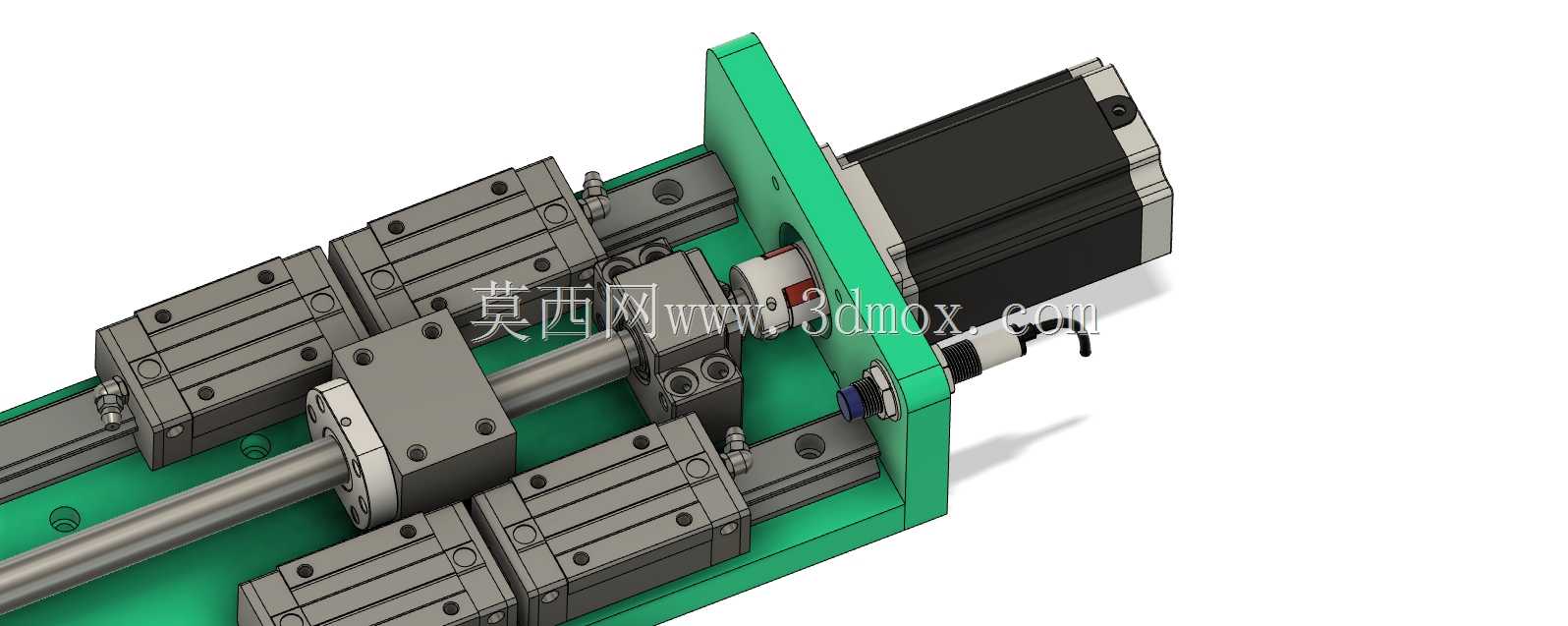

该Z轴传动结构是面向小型数控加工设备开发的核心进给执行单元，主要适配桌面级数控铣床、小型雕刻加工设备的垂直方向进给需求，可直接搭载高速风冷主轴完成金属、非金属工件的铣削、钻孔、雕刻等加工作业，在DIY数控设备搭建、小型机加工工坊设备改造、教学实训数控平台搭建场景中具备极高的适配性，能够为加工端提供稳定的垂直方向精准位移支撑，保障加工过程中主轴进给的精度与刚性。整套结构采用立式板载安装布局，主体承载结构选用铝合金材质加工成型，在兼顾结构整体刚性的同时有效控制了组件自重，降低垂直方向传动负载。传动路径采用滚珠丝杠搭配线性导轨的组合方案，线性导轨选用高刚性方轨规格，滑块与导轨配合间隙经过预紧调校，可承受主轴加工过程中产生的径向切削力与轴向进给力，避免进给过程中出现晃动、爬行等影响加工精度的问题；滚珠丝杠采用大导程精密规格，搭配端部支撑座固定，可将伺服电机的旋转运动高效转换为滑台的直线往复运动，传动效率高、反向间隙小，能够保障进给过程的位移精度与响应速度。驱动端采用伺服电机直连布局，通过挠性联轴器实现电机输出轴与丝杠的同轴连接，可补偿安装过程中产生的微小同轴度误差，避免传动过程中出现卡滞、磨损加剧的问题。主轴搭载位采用开放式安装结构，可适配对应功率的风冷高速主轴，安装位预留了标准的主轴锁紧固定空间，配套的主轴安装座可根据不同直径的主轴做适配调整，滑台的有效行程可满足常规小型加工的深度进给需求，整体安装边界规整，可通过背部安装板直接固定在数控设备的龙门横梁或者立式床身上，安装孔位采用标准化间距设计，可兼容多数DIY数控机架的安装尺寸，无需额外做复杂的转接结构即可完成装配。整套结构在设计过程中充分考虑了DIY用户与小型设备厂商的搭建需求，所有组件均选用市面上流通广泛的标准件，后期维护更换配件成本低，装配逻辑简单，用户可根据自身的加工需求调整驱动电机规格、主轴功率参数，灵活适配不同切削负载的加工场景，结构整体的走线空间做了预留，可方便用户布置主轴供电线、电机动力线与限位开关线路，避免设备运行过程中出现线路干涉、磨损的问题。
