NEMA23规格双轴步进电机结构设计

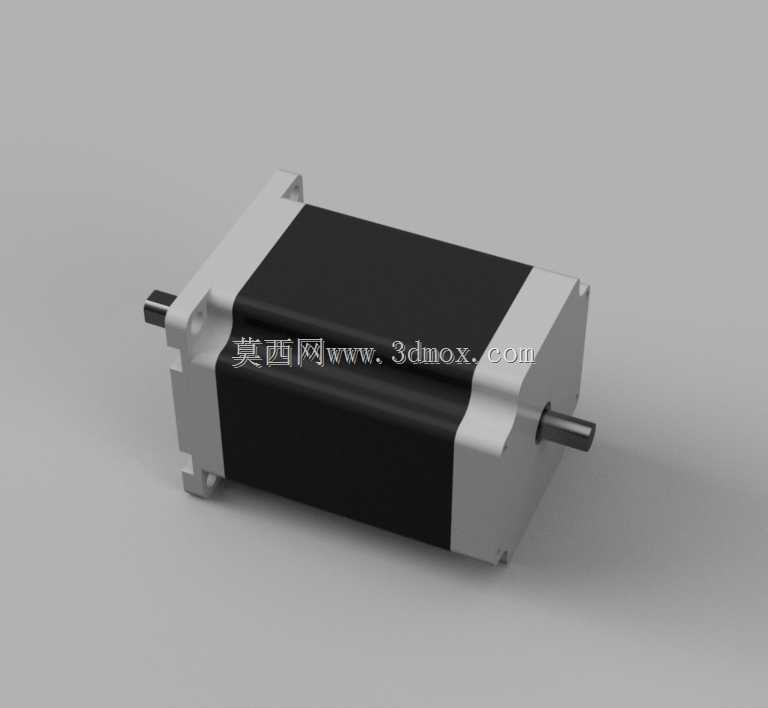

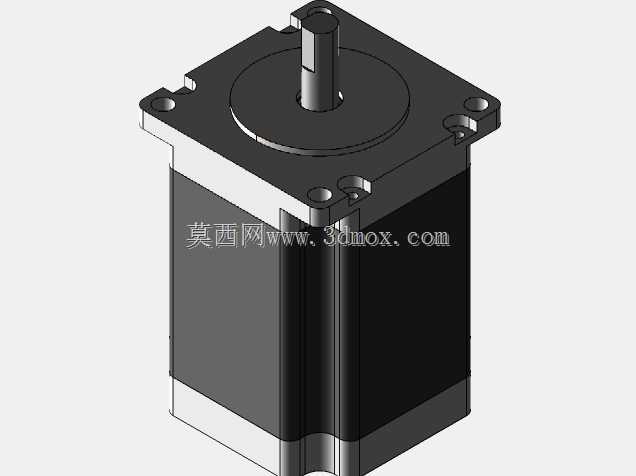

这款双轴步进电机主要面向中小型自动化传动场景设计，可广泛适配桌面级数控设备、小型传送带驱动单元、自动化点胶工位、3D打印运动轴、小型机械手关节等需要精准步进传动的场合，能够在开环控制场景下提供稳定的角度位移输出，无需额外加装反馈编码器即可实现可靠的点位传动，兼顾成本控制与传动精度需求。产品采用NEMA23标准安装法兰设计，安装孔位遵循行业通用尺寸规范，可直接替换同规格同安装尺寸的现有步进电机，无需对设备安装基座做二次改造，大幅降低设备迭代或备件替换的适配成本。双出轴设计是这款产品的核心特性，两个输出轴分别适配8毫米与6.35毫米两种常用轴径，可同时在电机两端搭载负载，一端连接主传动丝杆或同步轮带动执行机构运动，另一端可加装手轮、编码器或者阻尼器，满足手动调试、位置反馈、运行减震等多样化的功能需求，相比单轴步进电机拓展了使用场景的适配范围。设计过程中充分考虑了工业场景的安装与散热需求，电机外壳采用方形切角结构，既保证了安装时的定位基准面精度，又预留了足够的散热接触面积，电机本体的轴向与径向尺寸严格控制在标准安装边界内，不会与周边的布线槽、传感器安装位产生空间干涉。输出轴采用定位扁位设计，可与配套的联轴器、同步轮实现周向固定，避免传动过程中出现打滑丢步的问题，端盖的安装螺丝沉孔深度经过精准核算，既保证端盖固定的结构强度，又不会出现螺丝突出法兰面影响安装贴合度的问题。在实际使用中，这款电机可搭配对应的步进驱动器实现细分驱动，有效降低低速运行时的振动与噪音，双轴的同轴度经过设计校核，两端输出的传动扭矩保持一致，不会出现单侧轴负载能力不足的问题，能够在常规工业环境下长时间稳定运行，适配多类需要紧凑安装空间、双输出传动的自动化设备场景。
