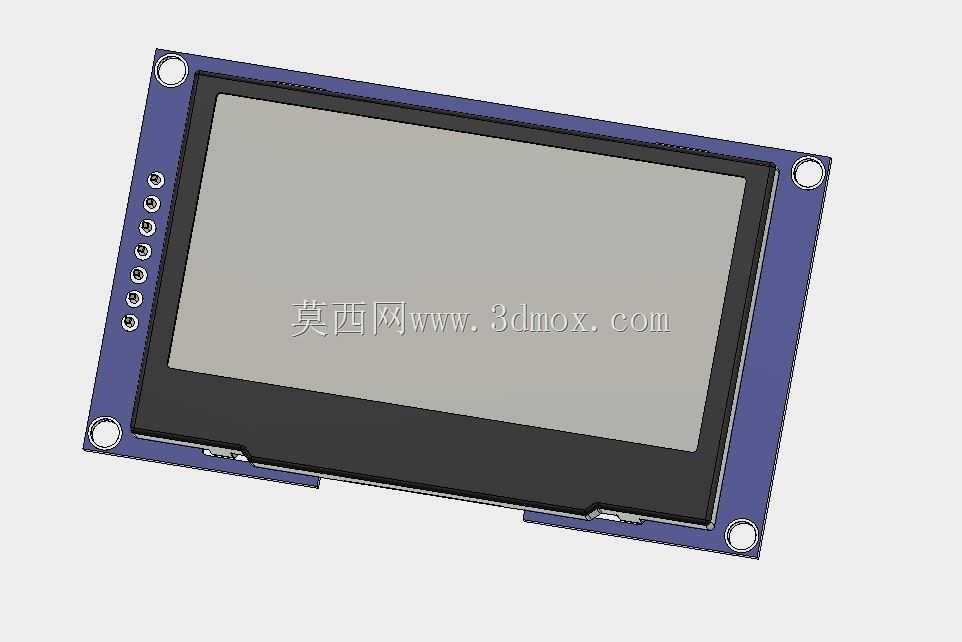

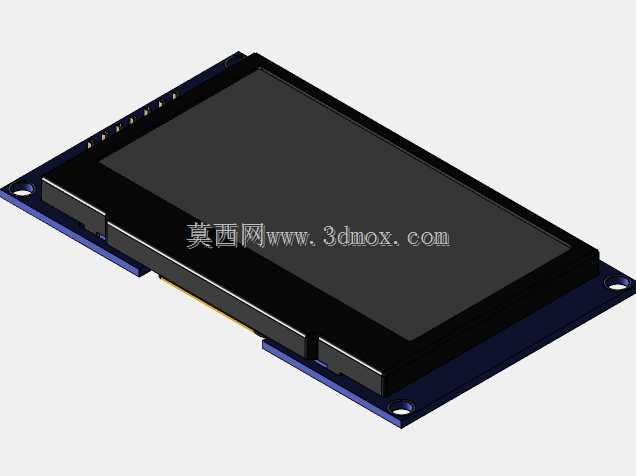

2.42英寸12864点阵OLED显示模组结构

这款OLED显示模组是面向嵌入式开发场景设计的人机交互核心显示部件，广泛应用在工业控制终端、小型智能检测设备、手持便携测量仪器、物联网传感节点终端、消费类小型数码产品的信息显示环节，能够在低功耗运行状态下完成清晰的图文信息输出，适配各类对显示清晰度、功耗控制、安装空间有严格要求的电子设备开发需求。从实际使用场景来看，该模组可替代同尺寸段码屏、普通LCD屏，在强光环境、低温工作环境下依然能保持较高的显示对比度，不会出现普通LCD屏低温拖影、强光下可视性差的问题，能够稳定输出字符、简易图形、状态标识等各类显示内容，满足设备运行状态提示、参数数值展示、简易交互菜单呈现的核心功能需求。在产品功能特性上，这款显示模组采用128*64的点阵排布设计，可支持多行列字符显示以及自定义图形绘制，自带的驱动电路能够完成显示数据的解析与屏体驱动，无需额外增设复杂的驱动外围电路，降低主控端的开发适配难度；屏体本身为自发光结构，不需要额外设置背光源组件，在显示纯黑内容时像素完全不发光，既能够提升画面对比度，也能进一步降低整机运行功耗，适配电池供电的便携类设备长时间续航需求。在设计思路上，这款模组采用一体化板载集成设计，将OLED屏体、驱动控制电路、接口引脚全部整合在同一块PCB基板上，整体结构紧凑规整，PCB板边缘预留了标准固定安装孔位，引脚排布采用统一间距的直插式接口设计，既可以直接插装在对应开发板的排针座上，也可以通过排线连接到主控板，适配不同的设备内部布线需求。从外形尺寸与安装边界来看，模组整体为薄型长方体结构，屏体显示区域占据基板正面绝大多数面积，PCB基板边缘超出屏体的部分预留了充足的安装避让空间，固定孔位的位置设置避开了屏体背部的驱动元器件，安装时不会与板上电子元件产生结构干涉；整体厚度控制在较低范围内，能够嵌入到狭小的设备外壳内部，不会占用过多的设备内部空间，适配紧凑型电子设备的结构堆叠设计需求。在结构细节处理上，屏体与PCB基板之间采用加固贴合设计，能够抵御常规装配过程中的轻微外力冲击，引脚部分做了标准化的焊盘处理，无论是手工焊接还是批量波峰焊加工都能获得可靠的连接强度，适配小批量原型开发到规模化量产的不同装配需求。
