Ultimaker2型3D打印机Z轴光学止动结构

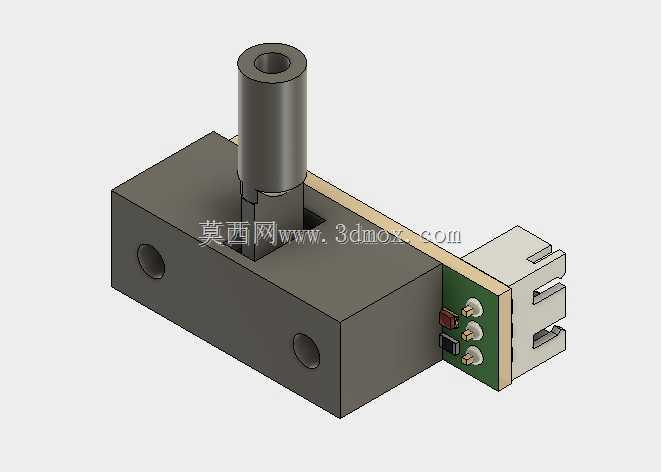

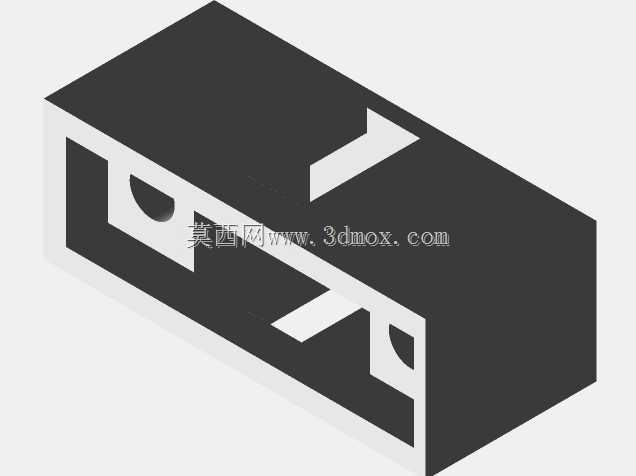

　　在桌面级FDM3D打印设备的运行逻辑里，Z轴的行程限位精度直接决定了首层打印的贴合效果与整机成型高度的一致性，这款适配克隆版Ultimaker2机型的Z轴光学止动块，正是针对原有机械限位触发精度不足、长期使用触点磨损导致限位漂移的痛点做的结构优化方案。从实际装机场景来看，该组件安装在Z轴线性导轨的侧方安装位，主体采用方块式基座结构，基座上预留的两个沉头安装孔完全匹配Ultimaker2原有Z轴限位支架的孔位间距，不需要对设备原有铝型材框架做二次打孔或改装，替换原有机械限位开关时仅需拧下原有固定螺丝，对准孔位锁紧即可完成机械部分安装，整体安装边界控制在45mm×30mm×60mm的空间范围内，不会和Z轴滑台、打印头走线拖链产生运动干涉。

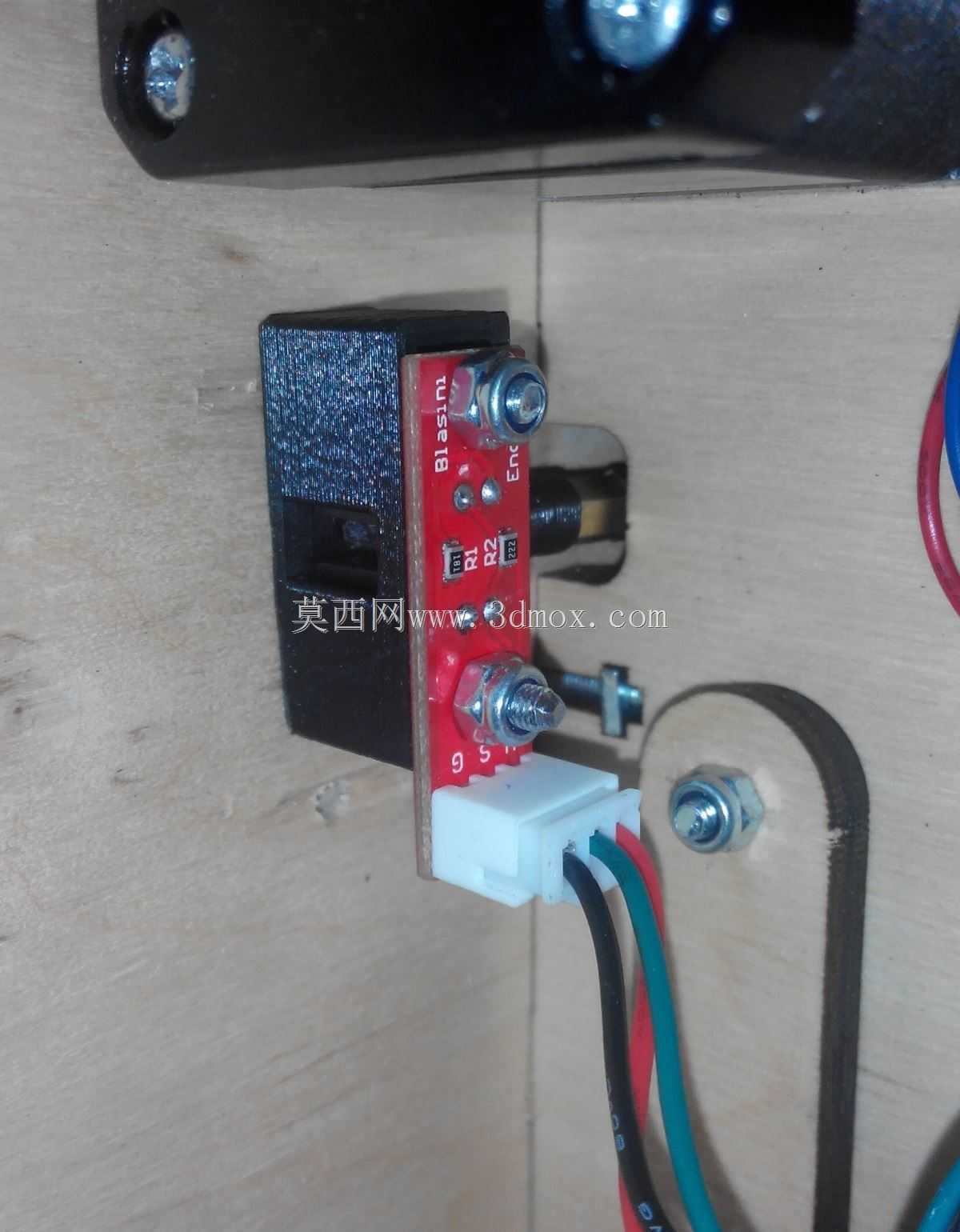

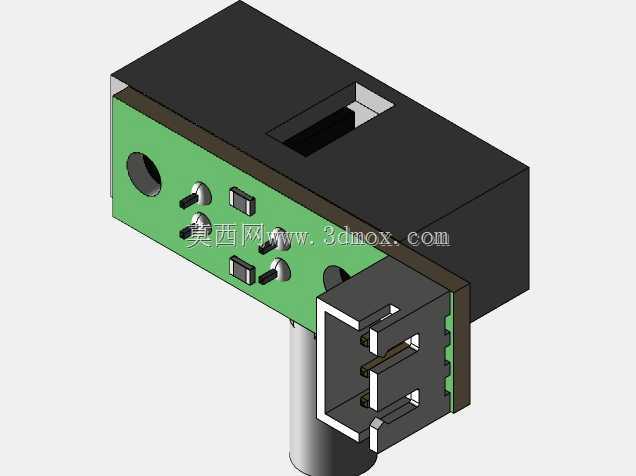

　　不同于传统的机械触点式限位，这款止动块采用槽型光电传感器作为触发元件，基座上伸出的圆柱形触发挡片随Z轴滑台运动到传感器槽位中间时，会切断光电对管的红外光路，传感器随即输出电信号给主控板，触发Z轴原点复位动作，整个触发过程没有物理触点的碰撞与摩擦，长期运行不会出现触点氧化、弹片疲劳失效的问题，触发重复定位精度可以控制在0.02mm以内，完全满足桌面级3D打印机0.1mm层厚打印的精度要求。设计时特意将光电传感器的PCB板通过绝缘隔离层固定在基座侧方，接线端子朝向设备外侧，方便用户更换传感器时快速插拔接线，不需要拆解整个基座结构；基座上的圆柱形导向柱和触发挡片采用一体化加工结构，导向柱和Z轴滑台上的导向孔采用间隙配合，间隙量控制在0.05mm，避免滑台上下运动时挡片出现偏摆，导致光路触发位置偏移。

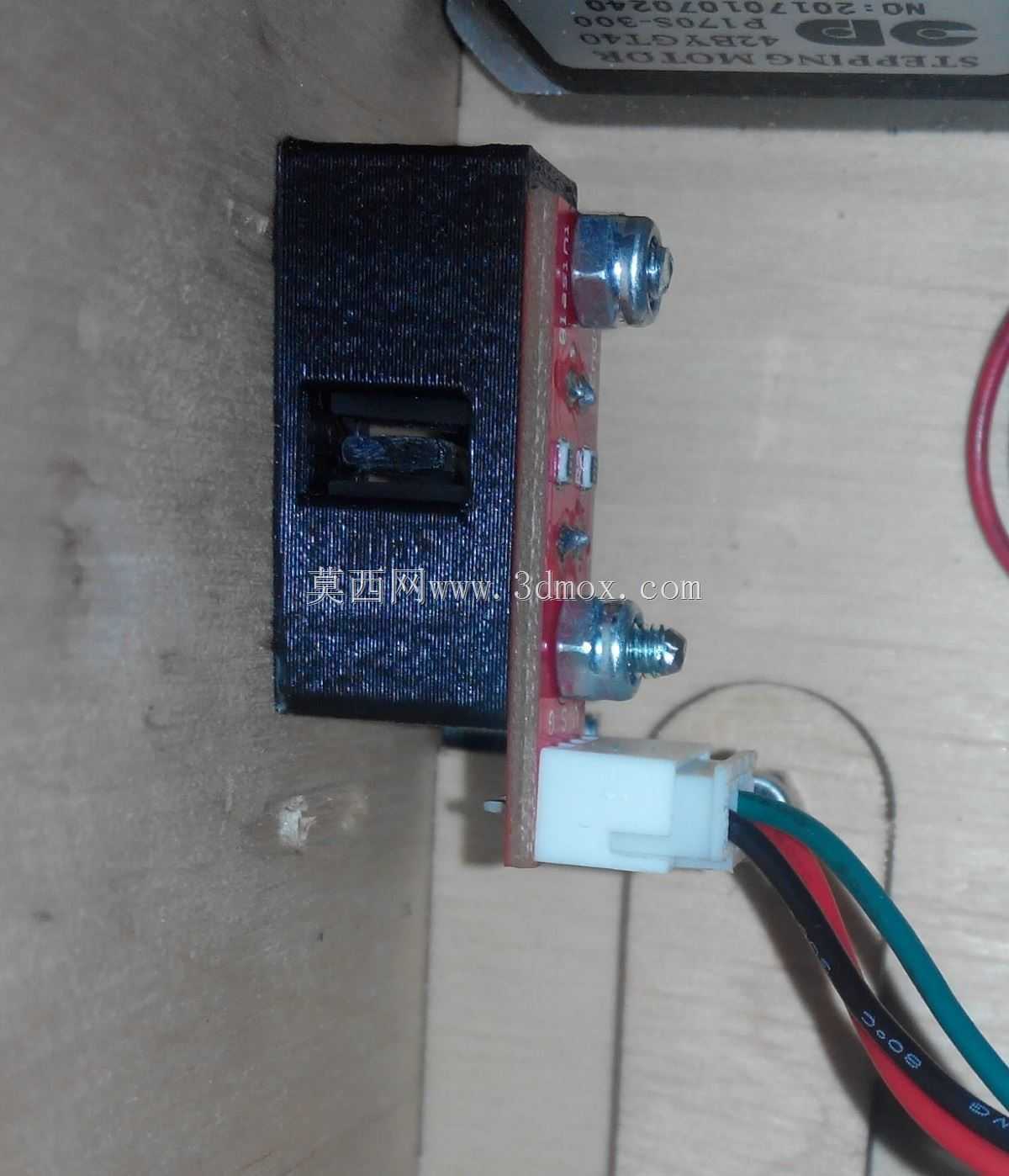

　　从实际使用的工况适配来看，这款止动块的基座采用硬质铝合金材质做表面氧化处理，重量仅28g，不会额外增加Z轴滑台的负载，不会影响Z轴步进电机的升降动态响应；传感器的触发行程预留了3mm的冗余量，即使Z轴皮带出现轻微的张紧度变化导致滑台停止位置有小幅偏移，也能保证光路被稳定切断，不会出现限位漏触发导致的Z轴撞机问题。在结构细节处理上，光电传感器的槽口位置特意做了挡边设计，能够阻挡打印过程中产生的PLA、ABS材料碎屑飘入传感器槽内，避免碎屑遮挡光路导致的限位误触发，日常维护时仅需用毛刷定期清扫基座表面的浮尘即可，不需要频繁拆解清理传感器内部。

　　针对克隆版Ultimaker2机型普遍存在的框架加工公差问题，这款止动块的安装孔设计成长条可调式结构，用户可以根据自身设备的实际Z轴原点位置，前后微调止动块的安装位置，调整范围达到5mm，能够适配不同加工精度的克隆机型框架，不需要额外加装调整垫片。触发挡片的边缘做了倒角处理，在进入光电传感器槽口时不会刮蹭传感器的塑料外壳，长期往复运动也不会产生磨损碎屑，传感器的接线端预留了足够的线长余量，用户可以根据自身设备的走线方向调整线束走向，避免线束和运动部件产生摩擦。在实际打印测试中，更换这款光学止动块后，连续50次Z轴复位的位置偏差不超过0.03mm，首层打印的厚度一致性相比原有机械限位提升了60%以上，不会出现首层过薄堵头或者首层过厚粘不住平台的问题，对于经常打印大尺寸模型、需要频繁复位Z轴的用户来说，能够大幅降低设备调试的时间成本，减少因为限位漂移导致的打印失败概率。
