创意连杆夹持调节杆架结构设计

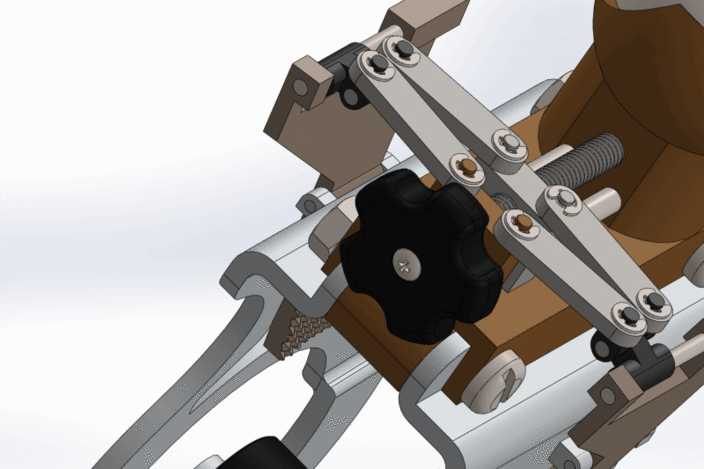

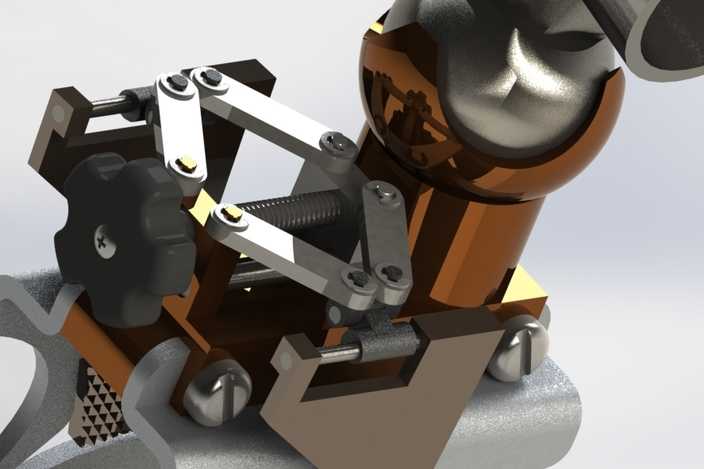

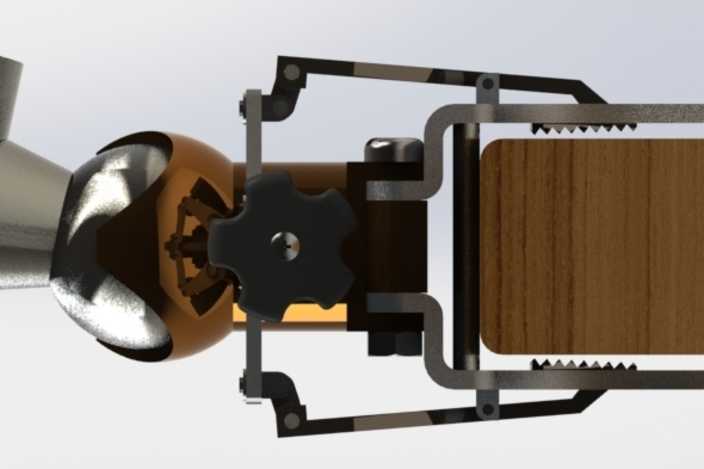

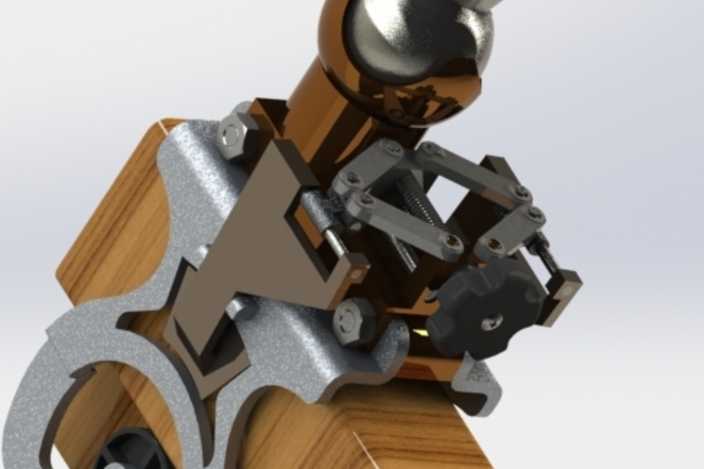

本作品为一款创意连杆式夹持调节杆架，采用三维参数化建模方式完成整体结构搭建，建模过程中对各铰接点位、运动行程、零件配合间隙进行了精准约束，确保各活动部件可实现顺畅的联动动作，无运动干涉问题。渲染阶段采用写实工业渲染方案，对不同材质部件进行了区分化材质赋予：金属连杆与紧固件采用抛光合金钢材质，还原金属表面的高光反射与细微磨砂质感；调节手轮采用黑色哑光工程塑料材质，模拟防滑握感的表面纹理；主体承托部件采用棕褐色金属烤漆材质，呈现温润的半光泽漆面效果；底部基座采用喷砂金属材质，强化结构的稳重感。结构设计上采用对称式双平行连杆布局，通过中心螺杆的旋转驱动，带动两侧铰接连杆同步收拢或张开，实现对柱形杆件的环抱式夹持固定，手轮与螺杆直连，转动手轮即可无级调节夹持口径，适配不同直径的杆件装夹需求，各连杆铰接处采用销轴定位，保证运动过程中两侧夹持动作的同步性与对中性，避免装夹时出现杆件偏斜问题。设计思路跳出常规杆架的固定式装夹逻辑，将平行四边形连杆的等距运动特性融入夹持结构，在保证装夹稳定性的同时，简化了调节操作流程，整体结构紧凑，运动逻辑清晰，虽为创意类结构设计，但完整还原了机械连杆机构的运动原理，各零件的壁厚、倒角、铰接孔位均符合实际机械加工的工艺要求，可作为连杆夹持类机构的设计参考，也可通过材质替换与尺寸调整，应用于小型工装夹具、光学支架、杆件固定座等实际场景，整体建模细节完整，装配关系清晰，渲染效果真实还原了金属构件的工业质感，充分展现了连杆机构的结构巧思与机械美感。
