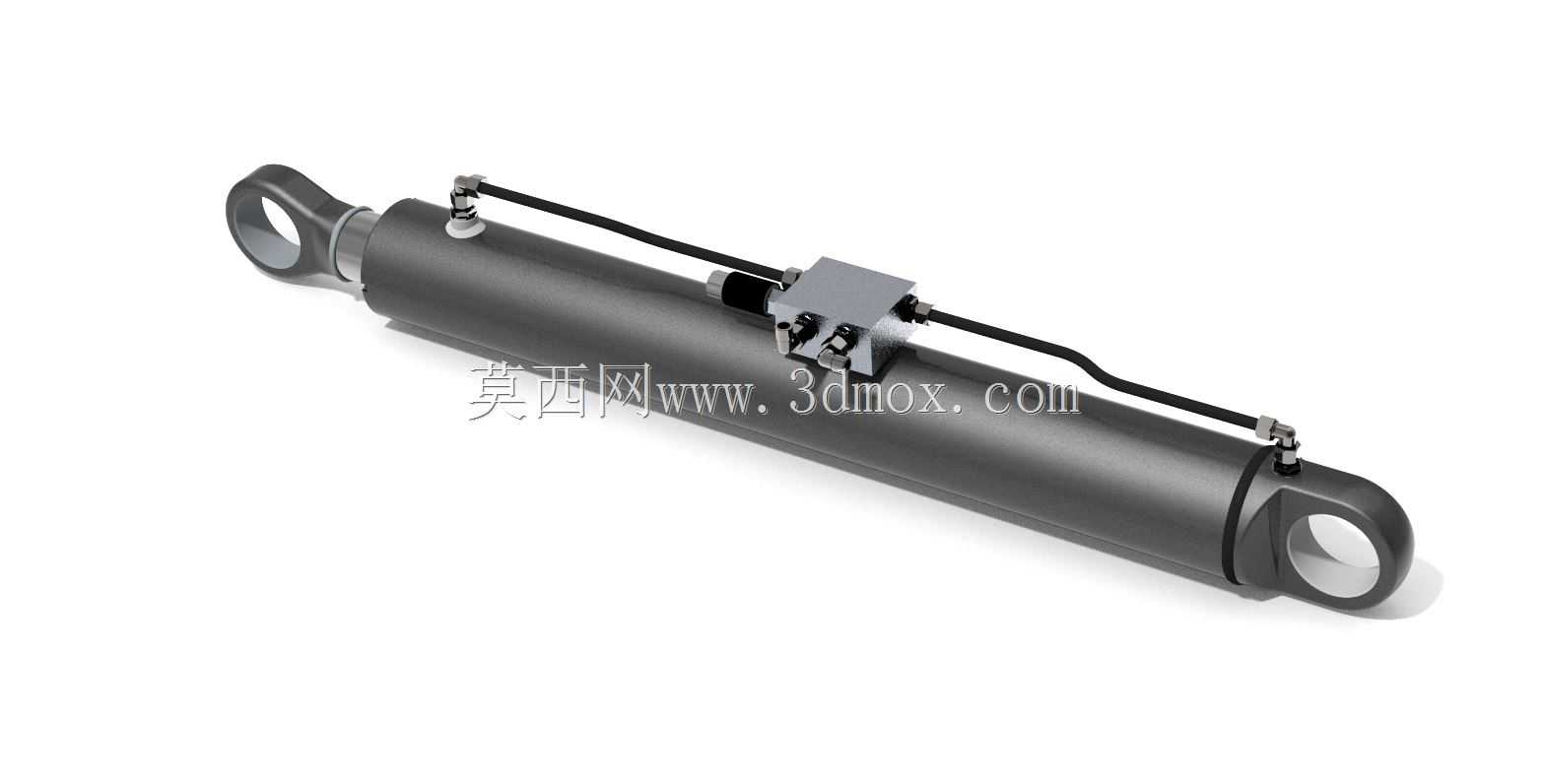

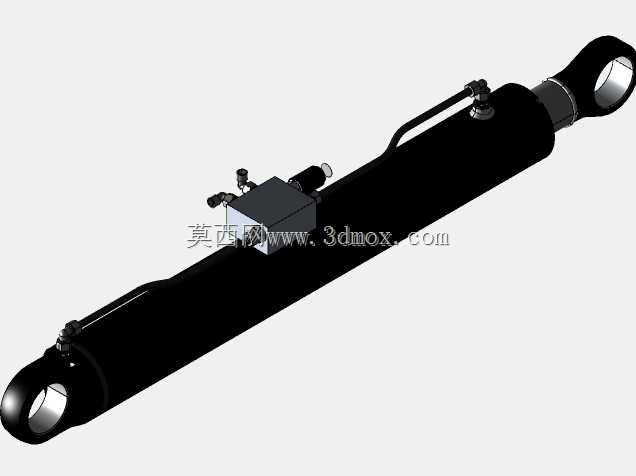

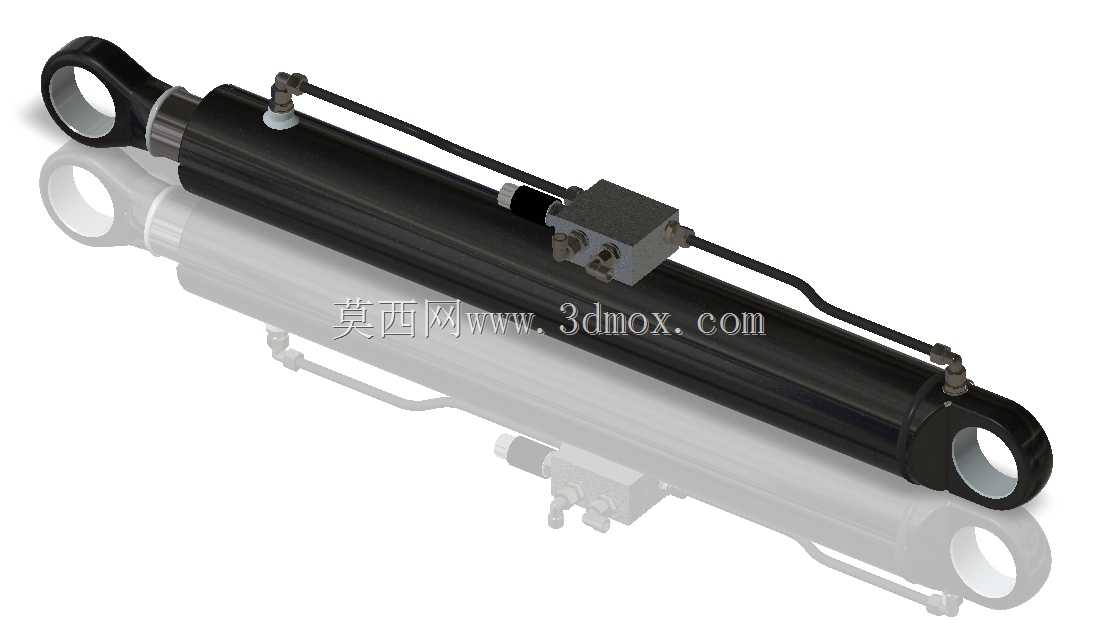

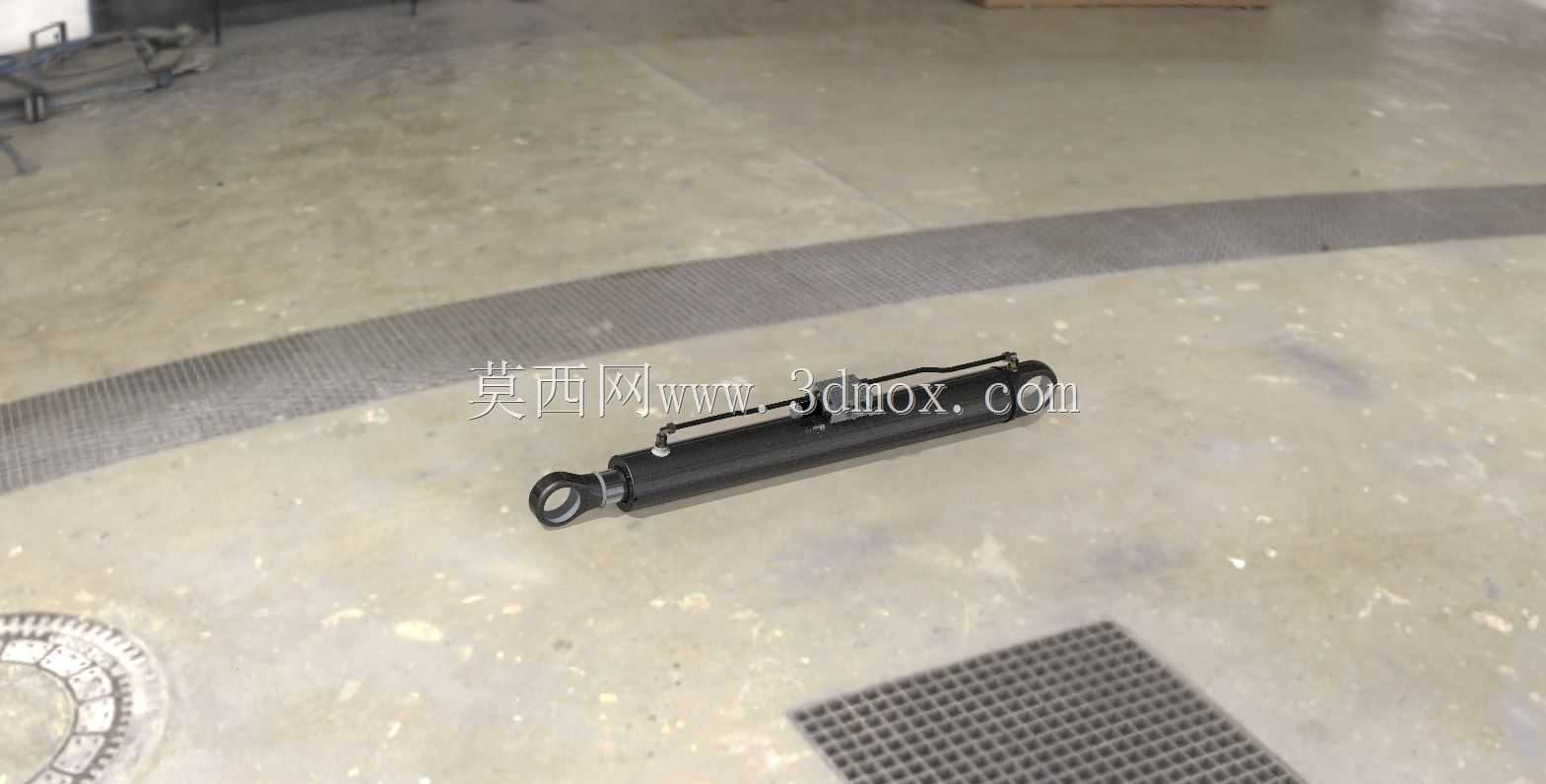

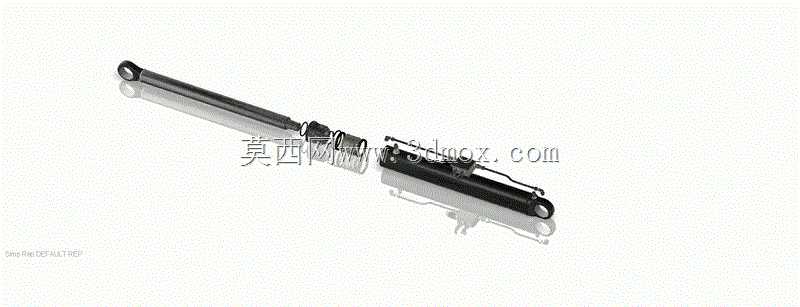

带液压锁双耳环工程液压缸结构设计

这款带集成液压锁的双耳环式液压缸，是液压传动系统里的核心直线执行部件，广泛适配工程机械、矿山设备、起重运输机械、农业装备以及重型工业自动化生产线的重载直线驱动场景，比如挖掘机的工作装置姿态保持、自卸车的货厢举升限位、高空作业平台的臂架支撑锁紧、重型工装夹具的夹紧保压等工况，都能依靠这类油缸实现稳定的动力输出与位置锁定。从实际用途来看，它可以将液压系统的压力能转换为往复直线运动的机械能，不需要额外配置减速等中间传动机构，运动过程平稳，输出推力可根据工作压力与缸径灵活匹配，能够在高负载、工况复杂的户外或工业现场长期稳定运行。产品的功能特性上，缸体侧面集成的液压锁结构可以在系统停止供油或出现管路爆裂等意外情况时，瞬间锁闭油缸两腔的油液通路，让活塞杆保持在当前工作位置不会出现滑移、下坠问题，大幅提升设备运行的安全性，避免负载坠落引发的生产事故；两端的耳环式安装结构采用铰接式连接设计，能够适配安装基座存在小幅度角度偏转的工况，抵消设备运行过程中产生的附加径向力，避免活塞杆承受偏载导致密封件过早磨损、缸筒内壁拉伤的问题。设计思路上，这款油缸采用了模块化的集成设计，将液压锁阀块直接安装在缸筒外壁，通过内置油道与油缸两腔连通，省去了外接管路的复杂布局，既减少了管路泄漏点，也让整体结构更加紧凑，节省安装空间；密封系统采用多道组合密封结构，分别适配活塞与缸筒、活塞杆与端盖的动密封需求，同时搭配防尘圈阻挡外界粉尘、泥水进入缸体内部，延长油缸的维护周期与使用寿命。外形尺寸与安装边界方面，缸筒采用高强度无缝钢管精加工而成，内壁做珩磨处理保证表面粗糙度与尺寸精度，活塞杆表面做淬火镀硬铬处理提升耐磨与防锈性能；两端耳环的内孔尺寸、销轴安装位置、活塞杆伸出的最大行程都按照通用重载油缸的安装规范设计，能够直接替换同规格的常规油缸，不需要对设备原有安装基座做额外改造，缸体侧面的阀块突出尺寸经过紧凑化设计，不会和周边的设备结构件产生运动干涉，适配各类安装空间受限的应用场景。油缸的进出油口采用标准公制螺纹连接，方便和现场液压管路快速对接，整体结构兼顾了承载能力、安全性能与安装便捷性，能够满足各类重载液压驱动场景的使用需求。
