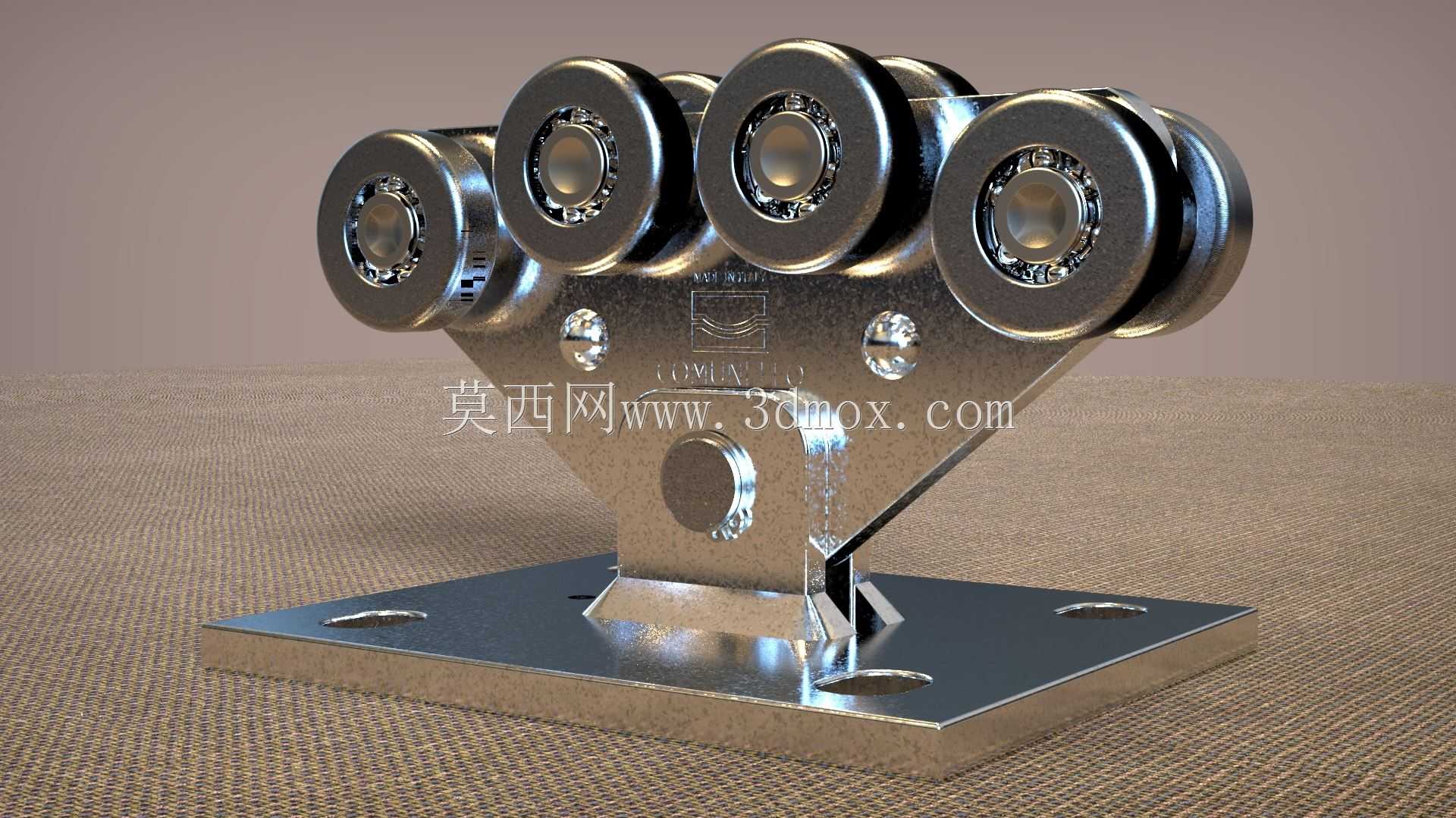

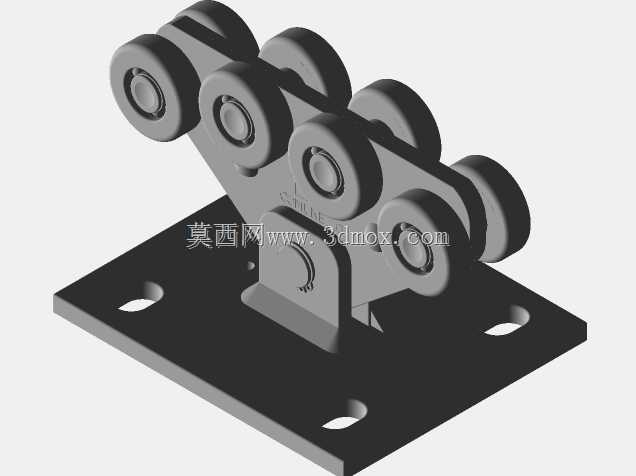

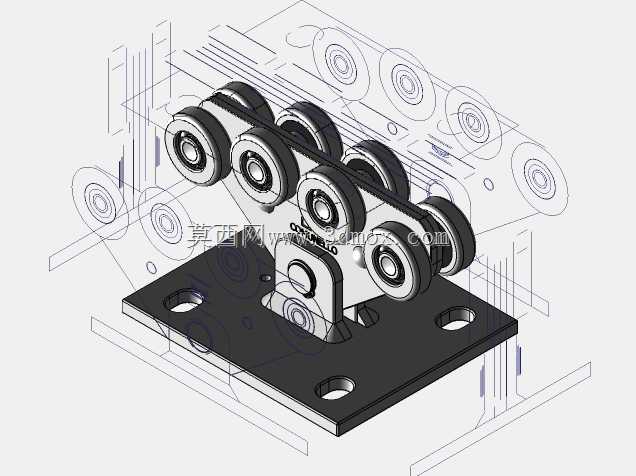

重型平移门八轮悬臂支撑走轮组件

该八轮悬臂支撑组件是重型工业平移门、厂区围墙大门、大型仓储隔断门的核心走行承载部件，主要应用于大跨度、大自重的无下轨平移门系统中，替代传统地轮结构规避地面杂物卡滞、轨道积灰变形带来的运行故障，尤其适合户外厂区、物流堆场、大型车间出入口这类对门体运行稳定性、承重能力要求较高的场景，能够在无地面支撑的条件下为门体提供可靠的悬挂承载与顺畅走行能力。从实际用途来看，该组件通过多轮组结构分散门体的垂直载荷与水平倾覆力矩，安装在门体的端部上侧，与架空的专用导轨配合实现门体的往复平移，既可以承担单樘重量数百公斤的重型门体载荷，也能抵消门体受侧风、外力碰撞产生的横向偏移，避免门体脱轨、运行卡涩。在功能特性上，组件采用八轮对称排布结构，每侧四个滚轮分别贴合导轨的上下与侧面工作面，滚轮内置精密轴承，滚动摩擦阻力极低，手动推动重型门体也能实现顺滑启停，不会出现卡顿、异响问题；金属支架采用整体冲压成型后做镀锌防锈处理，户外长期使用也不易锈蚀变形，底座带四个预制安装孔，可通过螺栓直接与门体端部的型钢骨架刚性连接，安装对位便捷。设计思路上，该组件充分考虑了重型悬臂门的受力特点，将滚轮组设计为三角对称布局，上排四个滚轮承担主要垂直载荷，侧排滚轮承担横向导向与防倾覆载荷，支架与底座之间设置加强筋结构提升整体刚性，避免重载下支架变形导致滚轮偏磨；滚轮采用带圆弧槽的轮面设计，能够自动适配导轨的安装公差，补偿小范围的安装角度偏差，降低现场安装的精度要求。从安装边界来看，组件底座为方形平板结构，安装孔位按照通用重型门型钢骨架的标准间距设置，适配常用的悬臂门导轨截面尺寸，安装时只需保证支架与门体端面垂直、滚轮与导轨工作面完全贴合即可，无需额外加工定制连接件，整体结构紧凑，占用门体端部的安装空间小，不会与门体的其他密封、防撞部件产生干涉，能够适配不同厚度的金属门体、复合门体的安装需求，长期运行过程中滚轮磨损后也可单独拆卸更换，维护成本极低。
