可调式机床操作夹紧手柄结构设计

这款夹紧手柄是机械加工、工装夹具领域常用的手动操作锁紧部件，广泛应用在机床工作台定位、工装夹具快换、设备防护门锁紧、检测治具固定等场景中，是生产现场操作人员调整设备工位、锁紧加工工件时高频接触的操作构件。在实际生产场景里，这类手柄不需要额外辅助工具，操作人员单手握持即可完成锁紧与松开动作，相比传统的螺栓锁紧、旋钮锁紧结构，操作力矩更大，锁紧可靠性更强，能够在频繁调整工位的加工场景中大幅降低操作耗时，提升工位切换的效率。

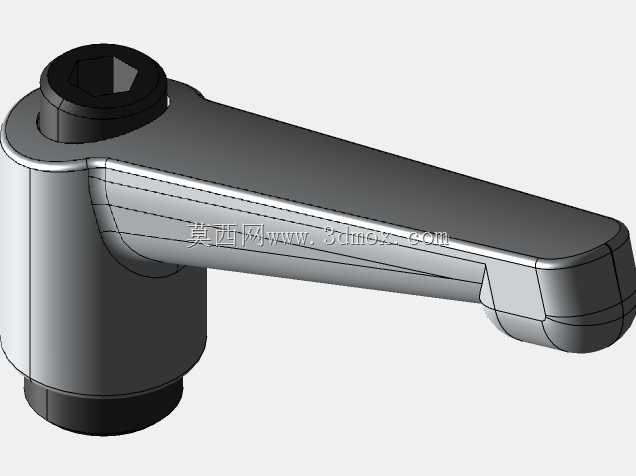

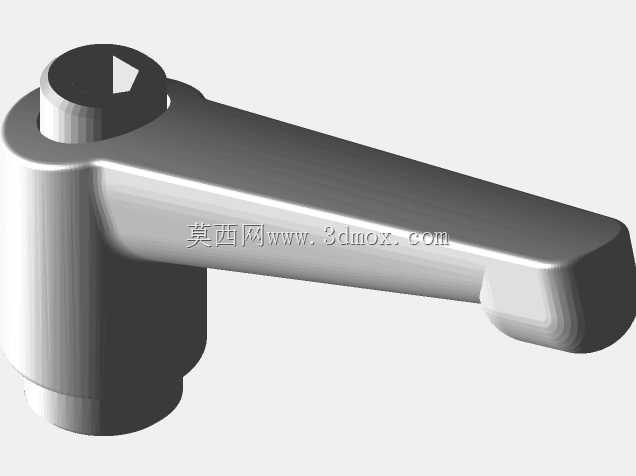

从功能特性来看，这款手柄采用偏心杠杆式的锁紧原理，手柄主体与下方的安装销轴采用偏心配合结构，当操作人员扳动手柄绕销轴转动时，偏心结构会带动销轴产生轴向的位移，从而对被夹紧部件施加持续的压紧力，实现无螺纹旋拧的快速锁紧。手柄的握持端做了符合人体工学的弧形加宽设计，握持时手掌与手柄表面的接触面积更大，长时间操作也不会产生明显的硌手感，扳动时的施力方向与手柄转动切线方向重合，能够用较小的手部施力获得足够的锁紧力矩，避免出现锁紧不到位导致的工件移位、工装松动等加工隐患。

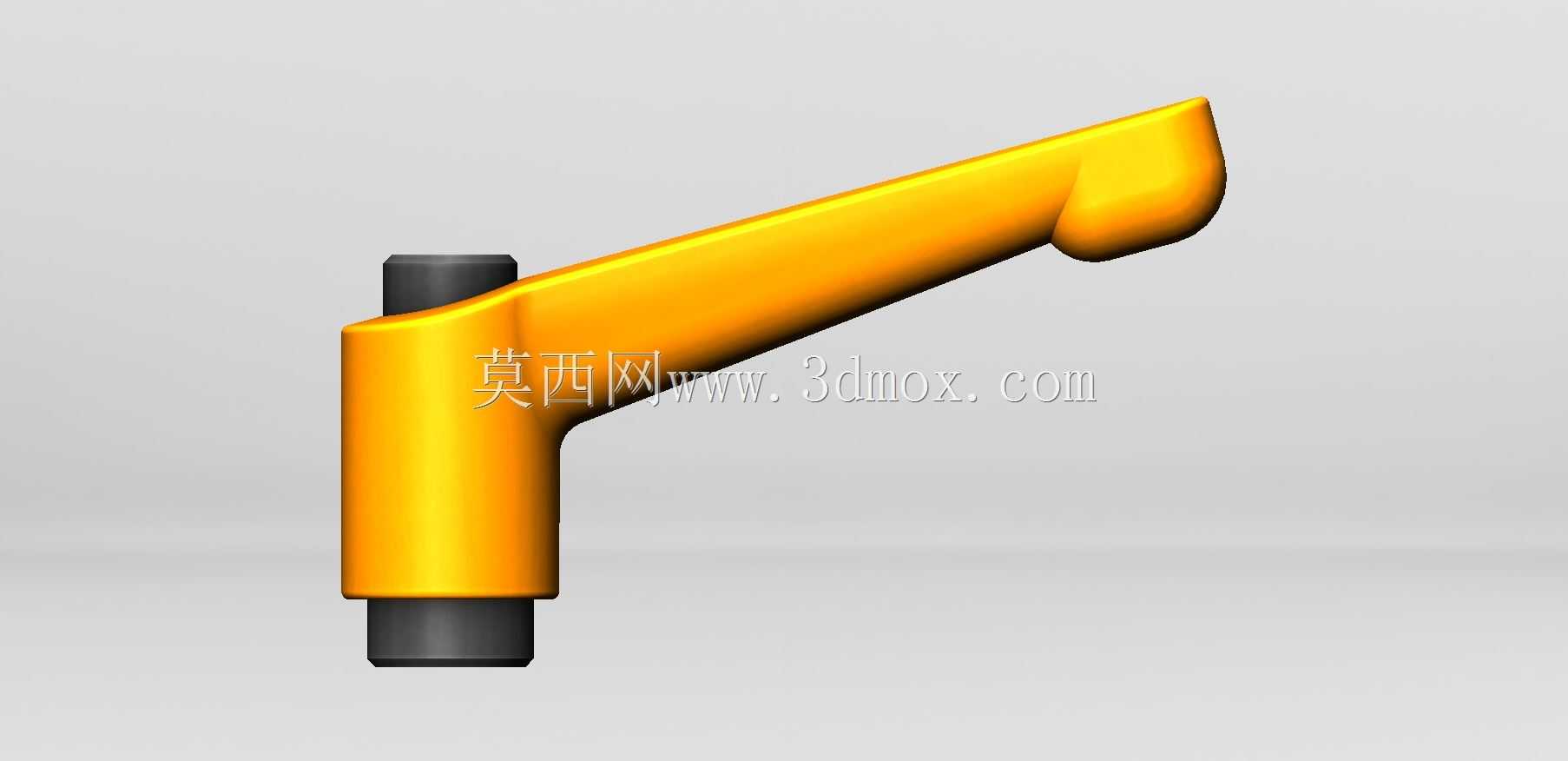

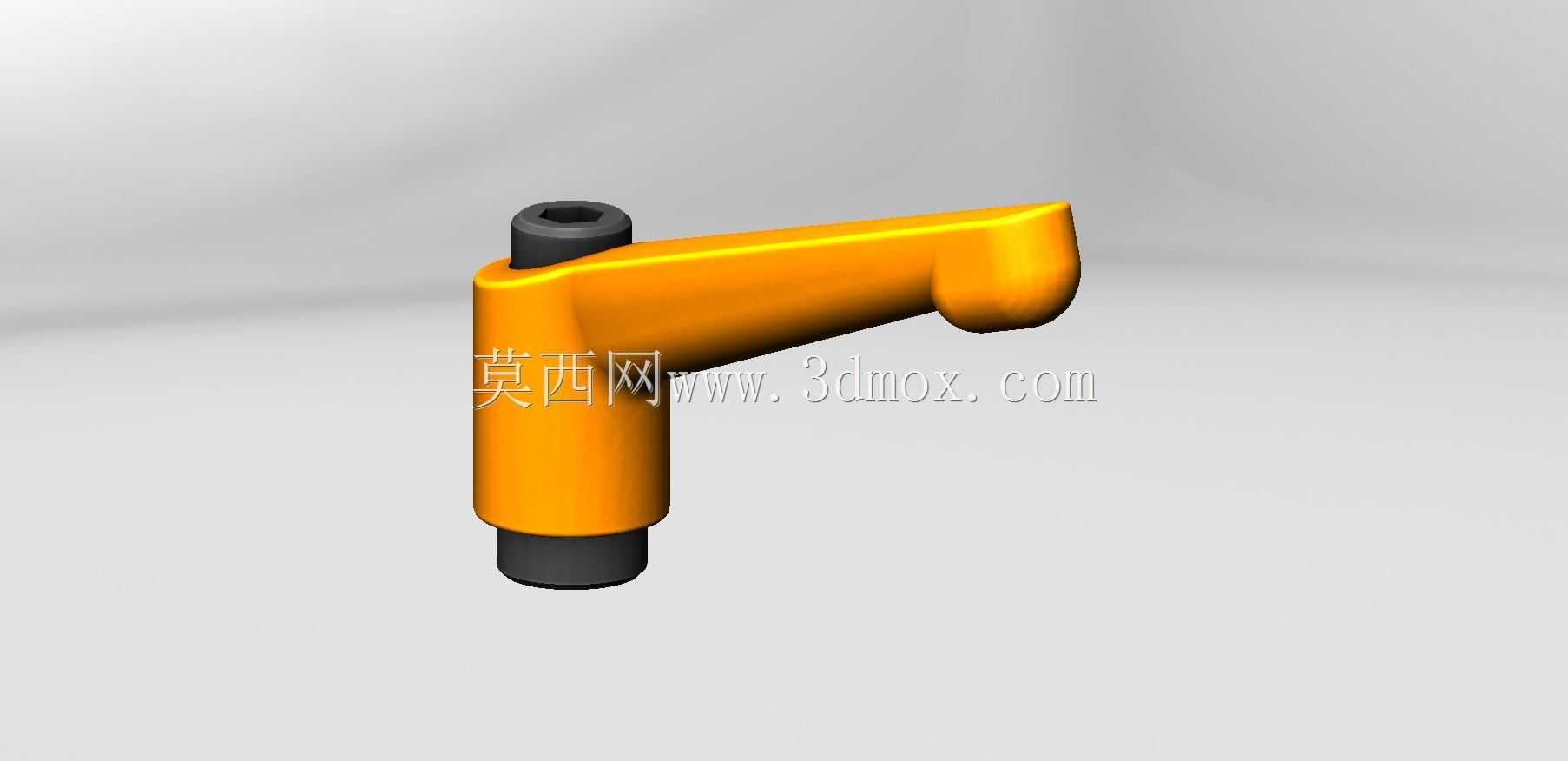

在设计思路上，这款手柄优先考虑了操作的便捷性与结构的耐用性，手柄主体采用曲面过渡的流线型外形，没有尖锐的棱角与突兀的凸起，避免操作人员在快速操作时被磕碰划伤；下方的安装销轴做了两段式的轴径设计，下端较细的轴段用于穿过被安装部件的安装孔，上端的轴肩用于承受锁紧时的轴向压力，销轴与手柄主体的配合位置做了耐磨衬垫的预留空间，长期频繁扳动也不会出现配合间隙过大导致的锁紧失效问题。外形尺寸方面，手柄整体的扳动行程控制在90度范围内，操作人员只需要将手柄从水平松开状态扳动到竖直锁紧状态即可完成夹紧动作，不需要大角度转动手臂，适配大多数工装设备的操作空间要求；安装边界上，销轴的直径与安装孔采用间隙配合设计，安装时只需要将销轴穿入对应安装位，在销轴末端加装防脱挡圈即可完成装配，不需要复杂的安装调试，更换维护时也可以快速拆装替换，适配不同厚度的安装基板，能够在各类非标工装、通用机床附件上直接替换使用。
