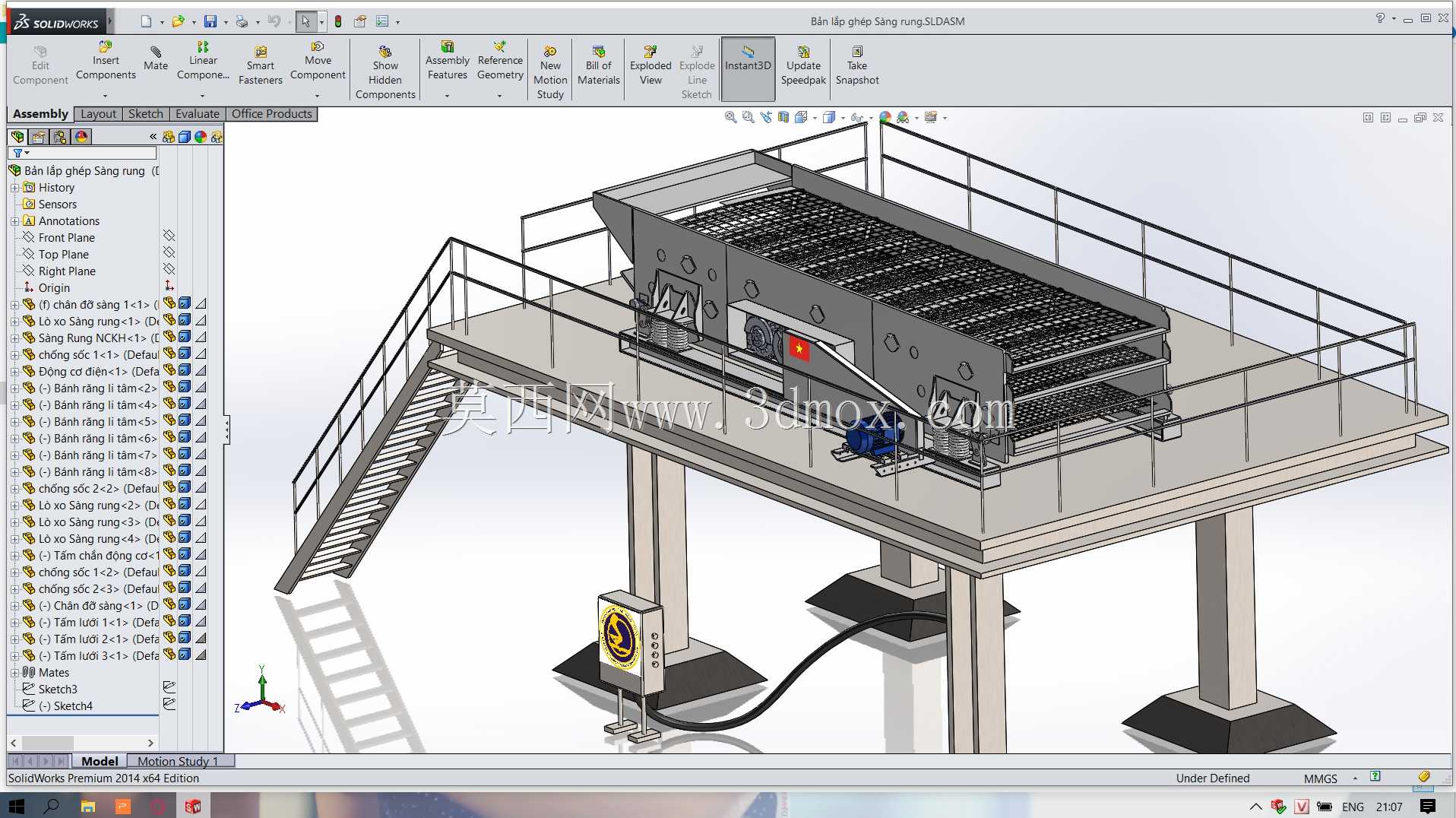

矿用多层分级振动筛选平台结构设计

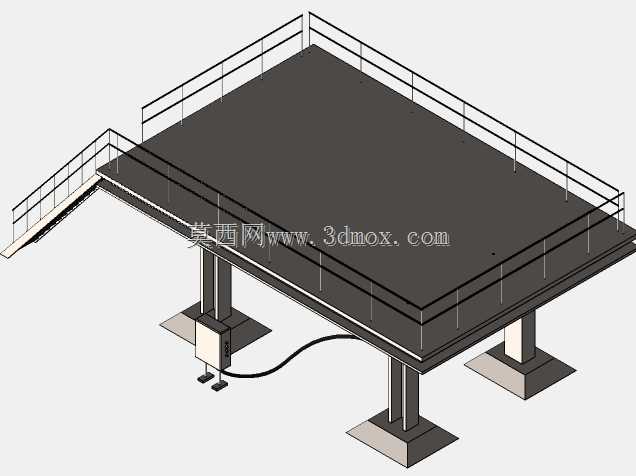

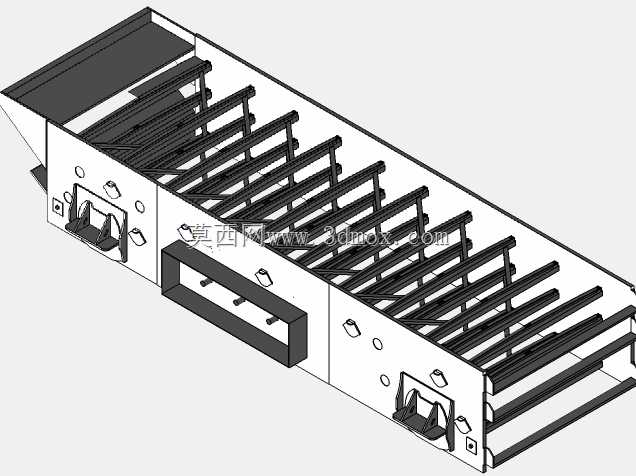

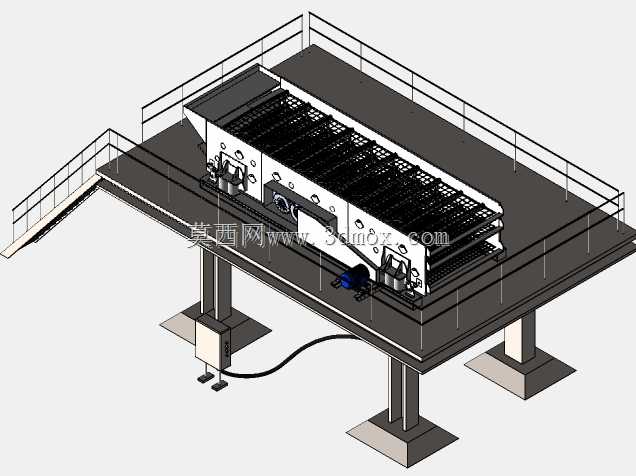

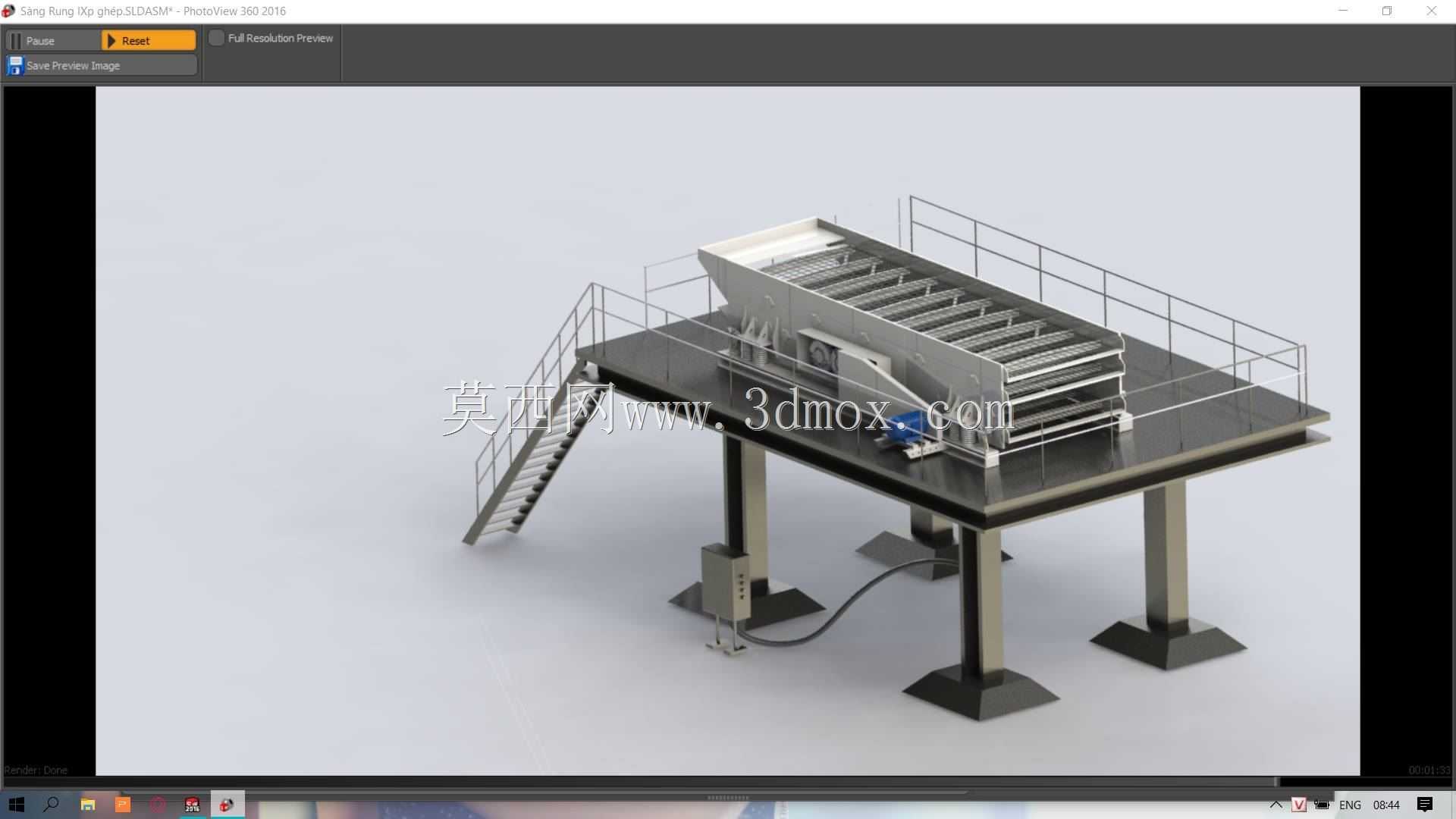

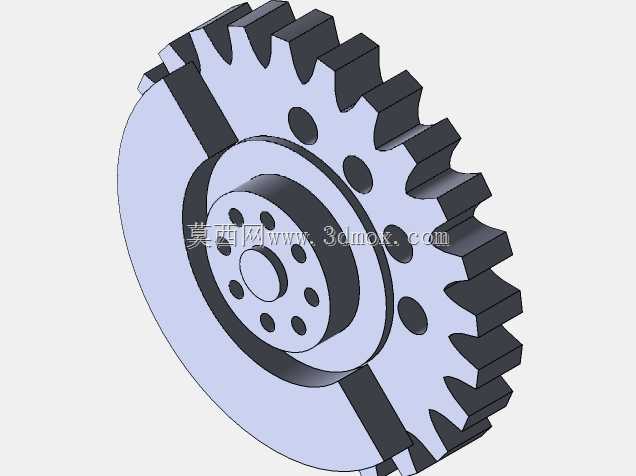

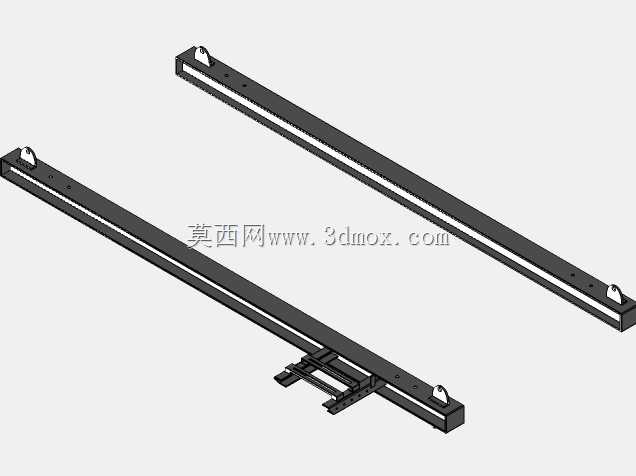

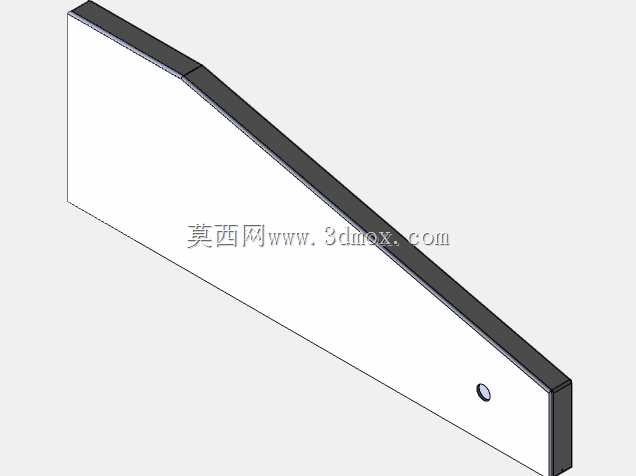

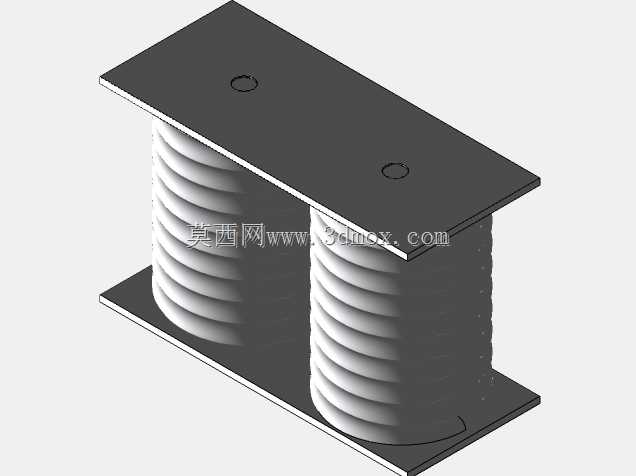

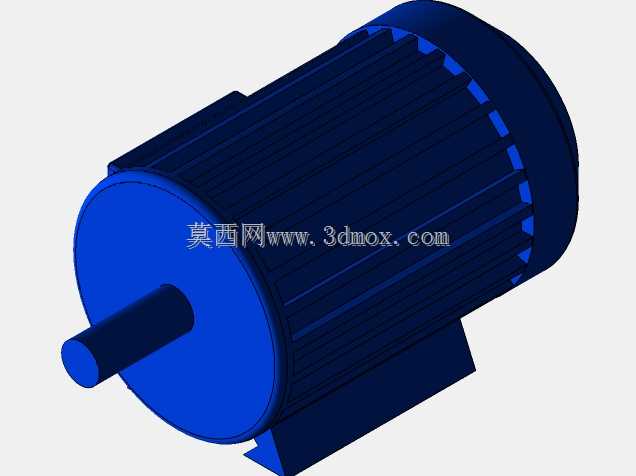

该筛选设备主要面向矿山、砂石骨料加工、煤炭分选、建筑固废资源化处理等作业场景，承担散状物料的粒度分级、除杂筛分核心工序，是破碎筛分生产线、矿物加工流程中衔接破碎环节与成品储料环节的关键配套装备，可针对不同粒径的矿石、煤块、砂石颗粒完成多层级粒度分选，将混合来料按照粒径区间分流至不同出料通道，为后续的物料转运、深加工或成品配比提供符合粒度要求的原料。设备整体采用高架平台式安装布局，主体筛箱搭载于支撑立柱上方的钢制操作平台，平台配套带安全护栏的步行通道与斜向爬梯，方便运维人员抵达筛箱各部位完成日常检查、易损件更换与参数调整作业，支撑柱底部设置方形减震基座，可抵消筛箱高频振动带来的动载荷，避免振动传导至地面引发周边结构共振。筛箱采用多层筛网叠层布置结构，不同层级筛网设置差异化筛孔尺寸，来料从筛箱入料端进入后，随筛箱的高频往复振动在筛面上做连续跳跃式向前运动，小于对应层级筛孔尺寸的物料透筛落入下层筛面或对应出料溜槽，大于筛孔尺寸的物料沿筛面倾斜角度向出料端移动，最终实现多粒径区间物料的同步分级。筛箱侧部配置激振驱动单元，通过偏心块旋转产生稳定的定向激振力，驱动筛箱沿设定振动方向做规律往复运动，筛箱与支撑平台之间设置多组螺旋弹簧减震组件，既可以保证筛箱振动轨迹的稳定性，又能隔绝振动向支撑结构的传递。设计过程中重点考量了筛面倾角、振动频率、振幅参数与物料运动速度的匹配关系，确保不同湿度、不同硬度的散状物料在筛面上不堵孔、不堆积，同时兼顾设备整体的结构强度，筛箱侧板采用加厚钢板焊接成型，横梁采用无缝钢管结构，可承受长时间高频振动带来的交变载荷，避免长期运行出现焊缝开裂、结构变形问题。安装边界方面，设备整体占地尺寸适配常规中型筛分生产线的场地布局，支撑立柱高度可根据出料端接料设备的高度灵活调整，入料端位置可匹配上游皮带输送机的落料点，出料端可分别对接多条出料皮带完成不同粒度物料的转运，电气控制箱独立布置于平台侧方地面位置，方便操作人员就近调整设备运行参数，配套的走线采用防护套管布设，避免现场粉尘、水汽对线路造成侵蚀。
