可调式管路压紧定位工装结构

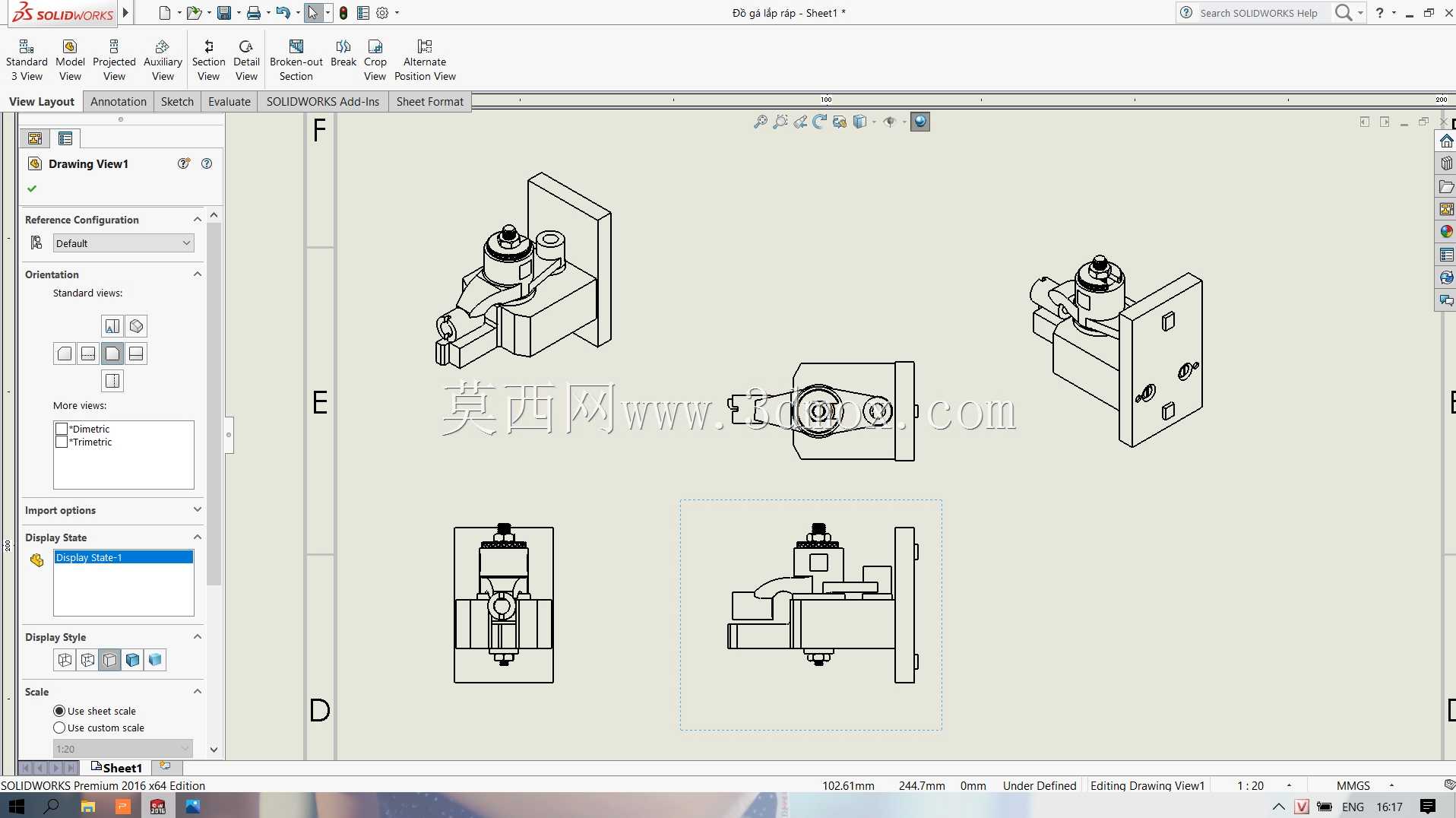

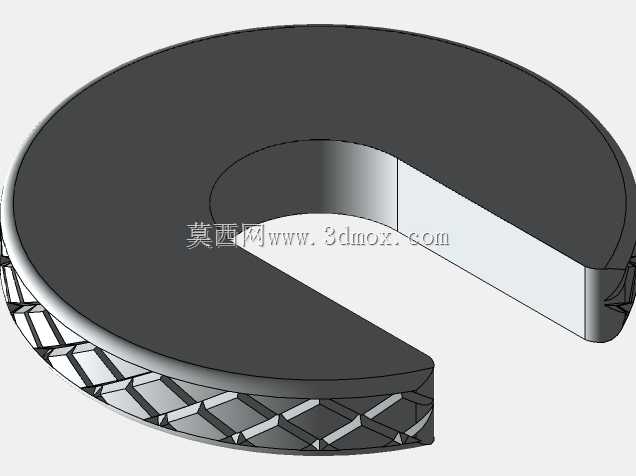

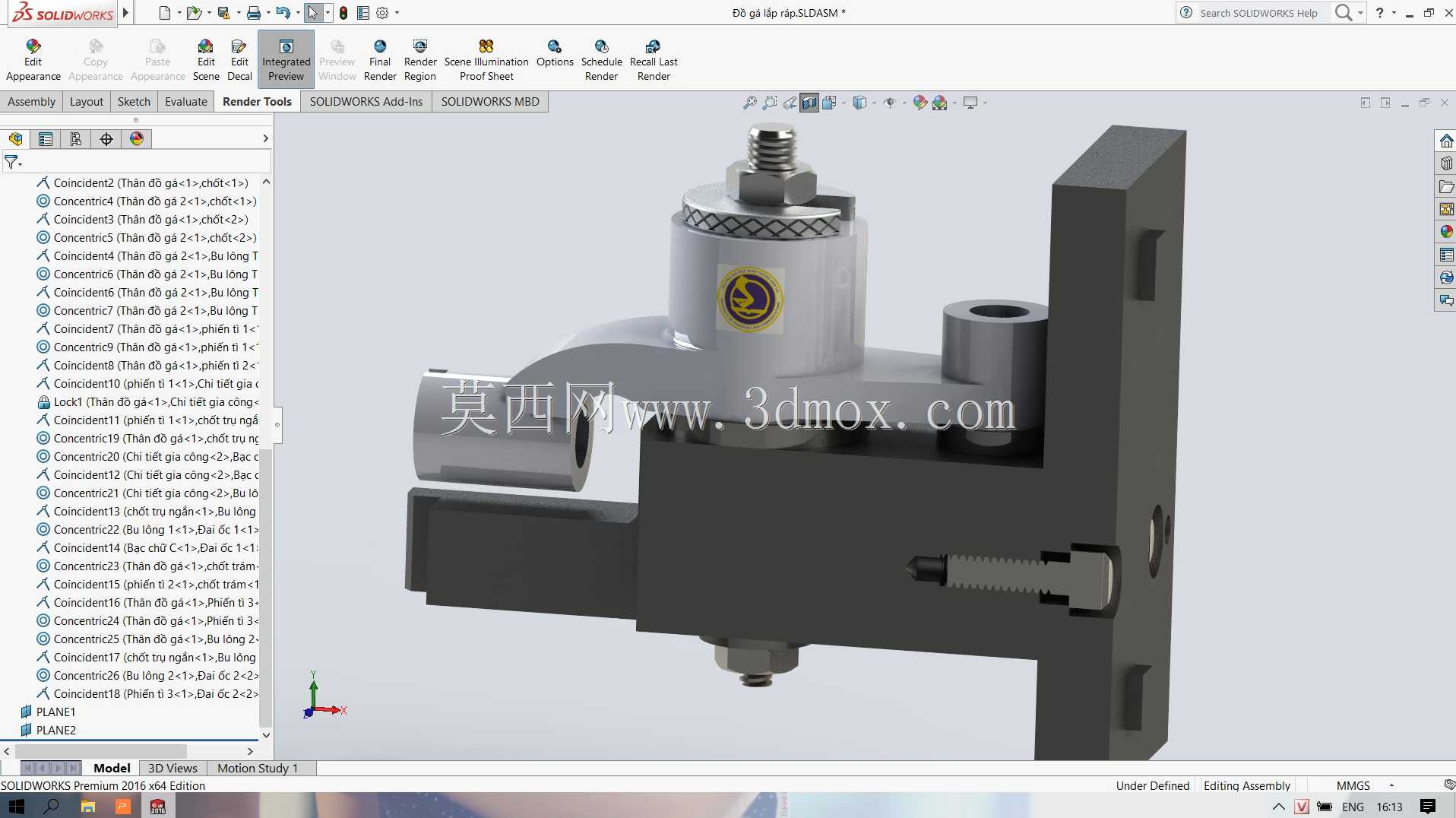

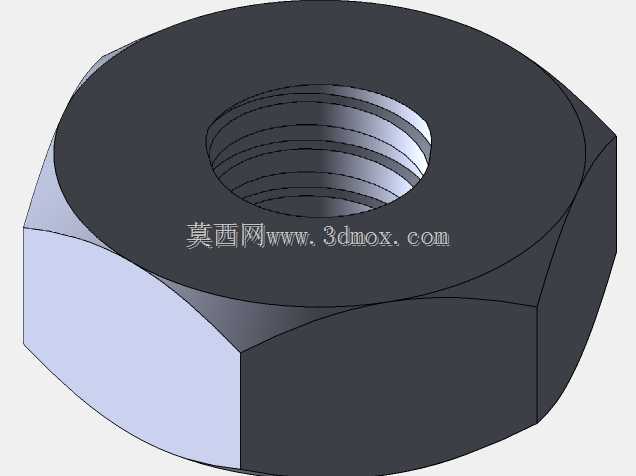

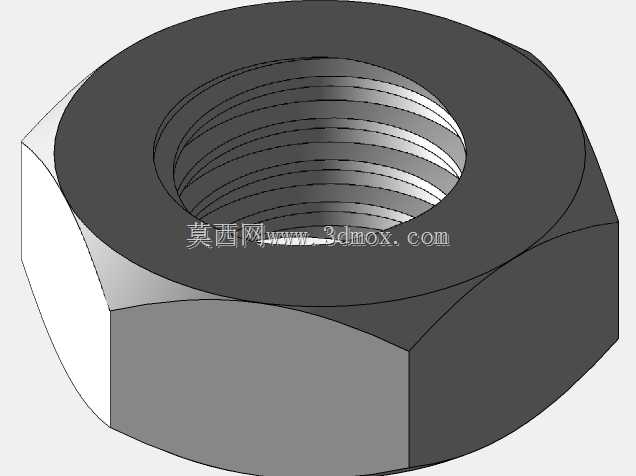

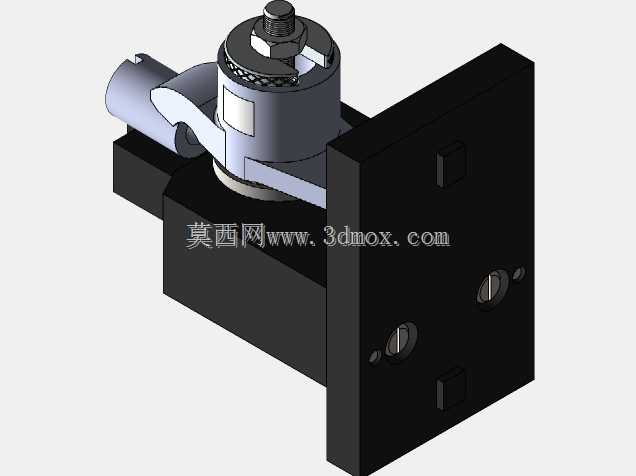

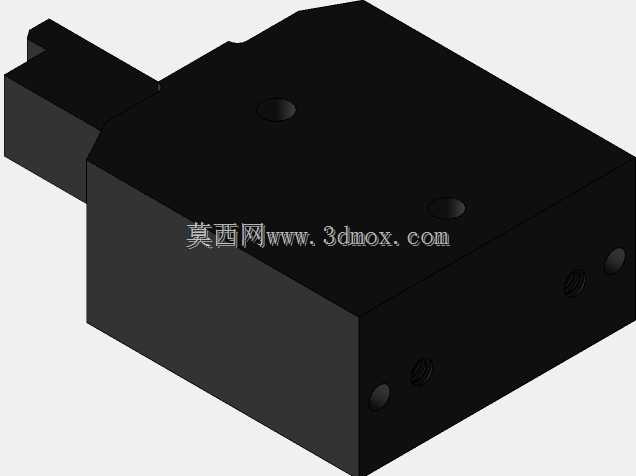

　　这套压紧定位结构主要面向小直径管路、薄壁圆柱类零件的装夹定位场景，常见于小型零部件检测工位、精密装配工序以及实验室试样装夹环节，用来替代传统的三爪卡盘、平口钳等通用夹具，解决小尺寸圆柱件装夹时易变形、定位基准偏移的问题。从结构组成来看，整套构件分为L型安装基座、可调压臂、顶部锁紧组件、侧向微调螺钉四个核心部分，L型基座的两个垂直安装面分别预留了沉头安装孔，可直接固定在光学平台、装配工作台或者检测设备的台面上，安装时需保证垂直安装面的平面度公差在0.02mm以内，避免压臂动作时出现卡滞。顶部的锁紧组件采用带滚花的调节螺母配合压紧弹簧，压头位置粘贴了防滑橡胶垫，既可以提供足够的压紧力防止工件转动，又能避免刚性接触刮伤工件表面，

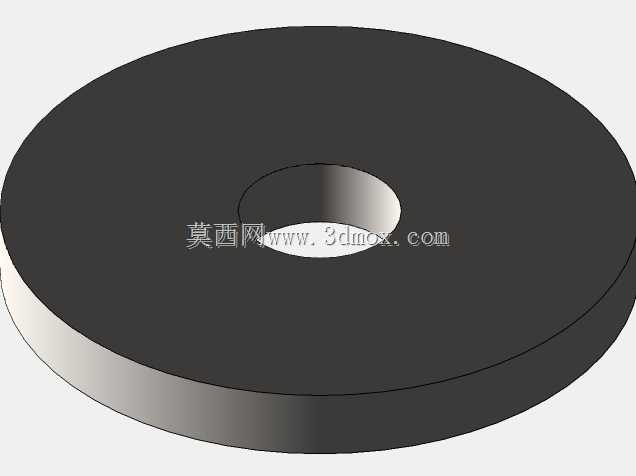

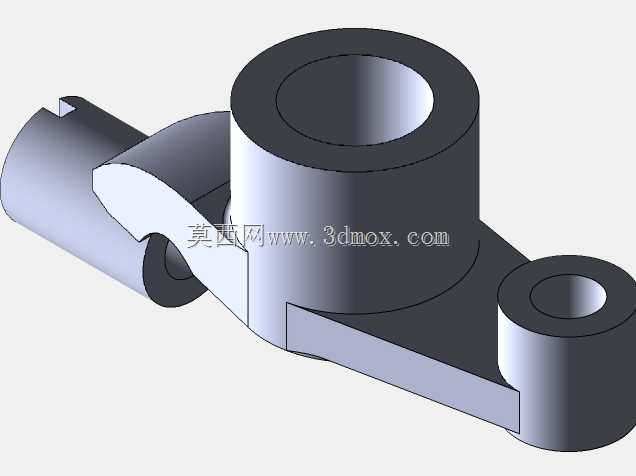

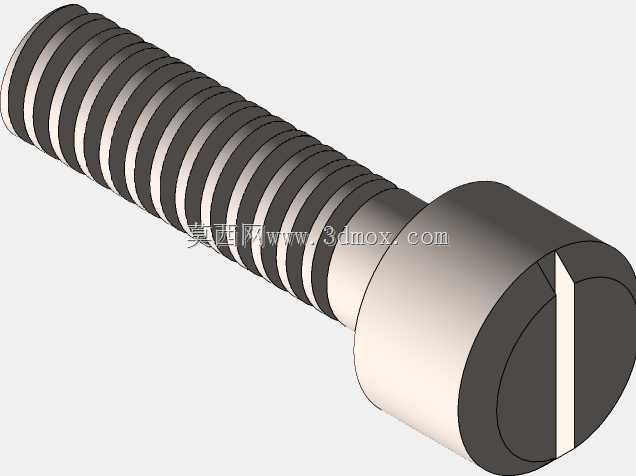

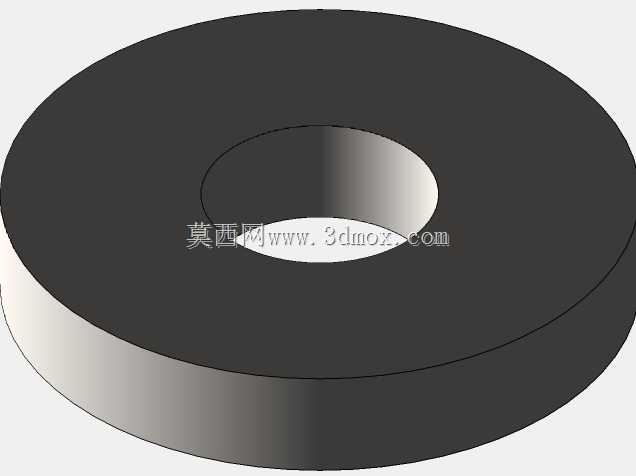

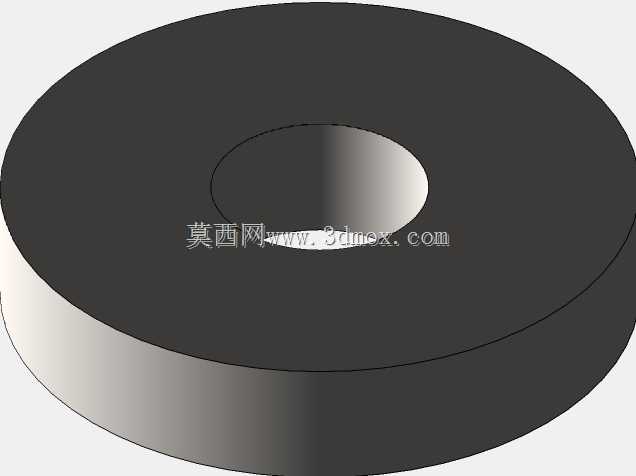

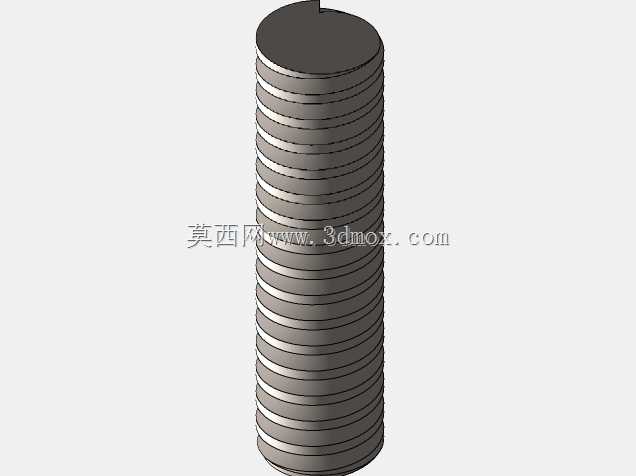

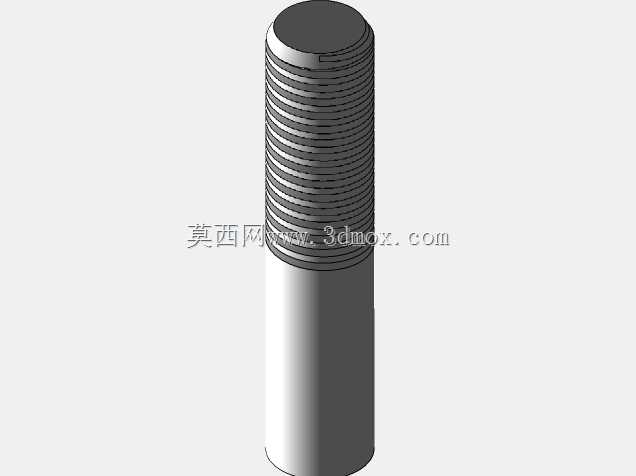

　　压臂的回转位置预留了间隙调整垫片，可根据装夹工件的直径范围更换不同厚度的垫片，适配直径6mm到18mm的圆柱类工件装夹需求。侧向的微调螺钉采用细牙螺纹，螺距0.5mm，旋转时可推动压块实现0.01mm级的位置微调，用来补偿工件的直径公差，保证装夹后工件的轴线与基准面的平行度满足检测或装配要求。设计时优先考虑了操作便捷性，所有调节位置都无需额外工具即可手动完成，单次装夹动作耗时不超过5秒，适配小批量多品种的生产节拍。安装边界方面，整套结构的总宽度不超过80mm，总高度不超过120mm，基座底部的安装孔间距为45mm，可兼容标准的光学平台安装孔位，也可通过转接板固定在非标设备的台面上。压臂的开合行程为20mm，

　　放入工件时无需完全松开顶部螺母，只需抬起压臂即可完成工件取放，减少了重复调节的工作量。结构的受力路径经过优化，压紧力直接通过压臂传递到L型基座的垂直支撑面，不会对安装螺钉产生额外的剪切力，长期使用不会出现基座松动的问题。所有金属构件都采用45号钢表面发黑处理，耐磨性能满足车间日常使用需求，压头位置的橡胶垫为可更换结构，磨损后只需拆下压头更换新的垫片即可，维护成本极低。在实际使用中，这套结构还可拓展用于小型传感器、圆柱形电子元件的装夹，只需更换对应型面的压头即可适配不同外形的工件，无需重新制作整套工装，大幅降低了非标工装的制作成本。
