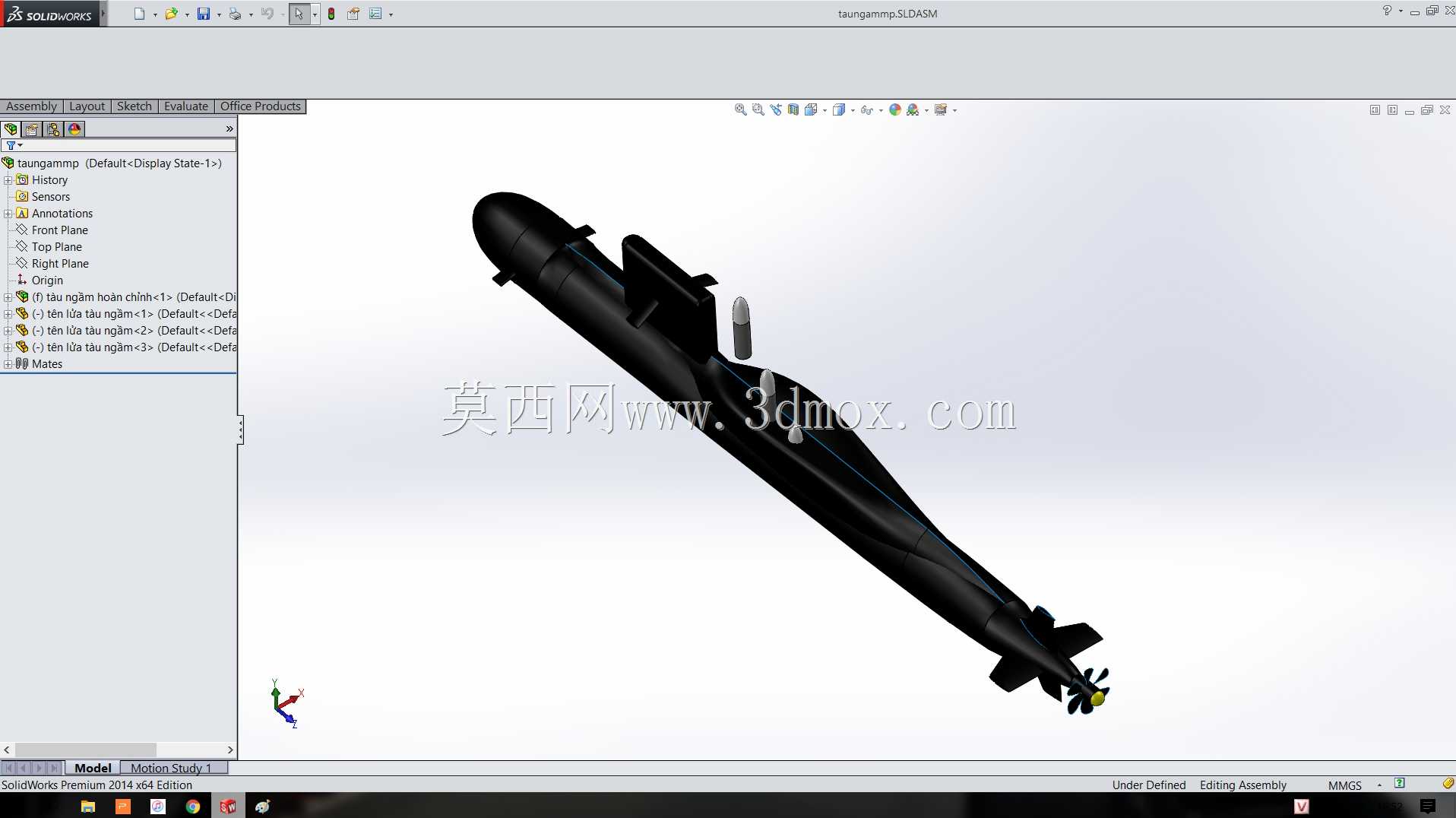

小型水下探测潜艇结构三维数模

　　该款小型潜航结构的设计，最初面向近岸浅水域的水下环境探查、水文数据采集类场景，也可作为水下作业小型载体的基础结构方案，适配民用浅海勘探、内陆水域巡检的轻量化搭载需求。从结构布局来看，整体采用拉长水滴型回转壳体设计，这种线型在水下航行时能有效降低迎流阻力，减少紊流对航行稳定性的干扰，壳体中段预留了足够的内置舱室空间，可根据实际搭载需求布置动力模块、探测传感单元、配重调节组件，壳体的径向尺寸控制在适配小型搭载平台投放的范围，整体长度与直径的比例经过线型优化，兼顾了舱容利用率与水动力性能。艇体上部设置的凸起围壳结构，集成了潜望状态下的探测窗口安装位，同时作为上浮状态下的标识结构，围壳与主壳体的衔接处做了圆弧过渡处理，

　　避免航行过程中该位置产生流噪与额外阻力。尾部采用多叶螺旋桨推进结构，桨叶的叶型与倾斜角度经过适配性设计，匹配小型动力单元的输出特性，能在低转速下提供足够的推进力，同时减少桨叶空泡的产生概率，尾部的安定面呈十字形布局，分别布置在垂直与水平方向，可在航行过程中提供航向与俯仰方向的稳定力矩，安定面与主壳体的连接位置做了加强结构设计，可承受航行过程中水流冲击带来的交变载荷。设计过程中优先考虑了壳体的密封安装边界，主壳体的分段衔接处预留了密封槽位，可适配常规的O型圈密封方案，满足浅水深下的水密要求，各外部挂载件与壳体的连接位置均设计了安装法兰，确保挂载后的密封可靠性。整体结构的重心布置在浮心下方的合理区间，保证水下航行时的静稳性，

　　无需额外加装复杂的平衡调节机构即可维持基础航行姿态，降低整体结构复杂度与制造成本。该结构方案可直接作为小型潜航器设计的基础数模，在此基础上可根据具体作业需求调整舱室分隔、挂载接口位置，适配不同的功能模块搭载，缩短同类型产品的前期结构开发周期，也可作为水下航行器结构教学的演示案例，直观展示小型潜航结构的布局逻辑与设计要点。
