滚花法兰面手拧调节螺栓结构设计

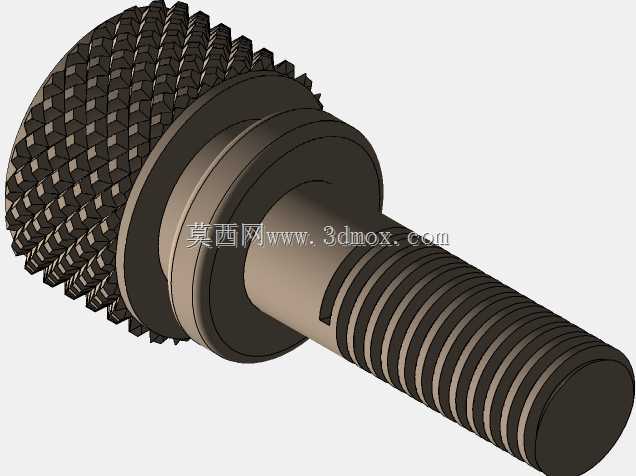

　　这款带滚花头部的法兰面螺栓，常应用在通讯设备内部模块快装、小型检测仪器面板调节、工装夹具快速锁紧等不需要额外工具就能完成拆装的场景，相比普通外六角螺栓，它的头部设计了密集的网纹滚花结构，操作人员直接用手指捏住头部就能施加足够的拧紧力矩，在设备调试、频繁更换配件的工位上，能大幅减少工具取用的辅助时间，也避免了螺丝刀、扳手等工具在狭小设备舱内剐蹭周边线路或精密元件的问题。从结构设计逻辑来看，头部下方的法兰凸缘是核心受力承载面，相比普通圆柱头螺栓，法兰面能大幅增加与被连接件的接触面积，降低接触面的压应力，避免在铝合金、工程塑料这类低强度被连接件表面压出凹痕，同时法兰面和螺杆之间的退刀槽做了圆弧过渡处理，能减少应力集中，

　　在承受反复冲击载荷或者振动工况时，降低螺杆根部断裂的风险。滚花的齿形参数选择了网纹结构，齿距和齿深做了适配手动操作的优化，既保证手指拧动时不会打滑，又不会因为齿形过于尖锐划伤操作人员的手部，滚花区域的直径比法兰面外径略小，安装时滚花部分不会和被安装面接触，避免滚花齿刮伤安装面的涂层或者平面度。螺杆部分的螺纹选用了普通公制粗牙螺纹，螺纹收尾处做了收尾锥度处理，方便快速对准螺纹孔完成旋入，光杆部分的直径和螺纹大径保持合理的间隙配合，在穿过被连接件的光孔时不会出现卡滞，光杆表面的粗糙度控制在适合滑动配合的等级，在需要作为定位轴使用的场景下，能保证被连接件绕螺杆转动或者沿轴向滑动时的顺畅度。安装边界方面，设计时预留了足够的手指操作空间，

　　头部滚花区域的径向尺寸不需要额外预留扳手的回转空间，只需要保证头部周边有能容纳两指捏住的操作间隙即可，法兰面的平面度公差控制在合理范围，锁紧时能保证和被连接件表面均匀贴合，不会出现偏载导致的锁紧力不足问题，在通讯设备的机箱内部、小型消费电子的组装工位、实验室测试夹具上，这类手拧螺栓能兼顾锁紧可靠性和操作便捷性，不需要配套工具就能完成拆装维护，尤其适合需要频繁开合的检修口、可调节档位的定位结构使用。螺杆的长度设计覆盖了常见的薄板叠装场景，螺纹有效长度能满足多层薄板连接时的啮合牙数要求，保证足够的连接强度，不会因为啮合牙数过少出现滑牙问题。
