FRC竞赛用PTO动力输出变速箱结构

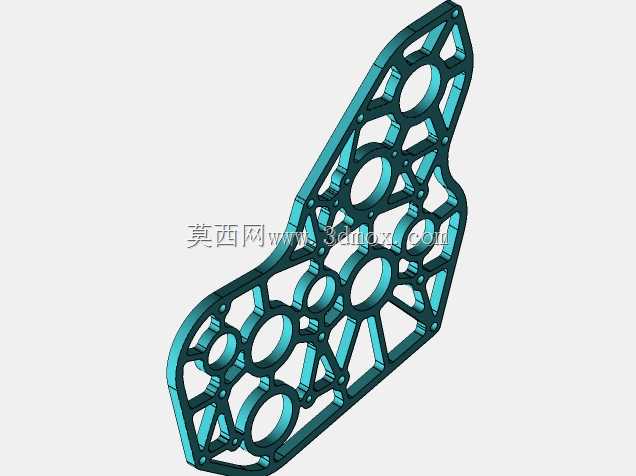

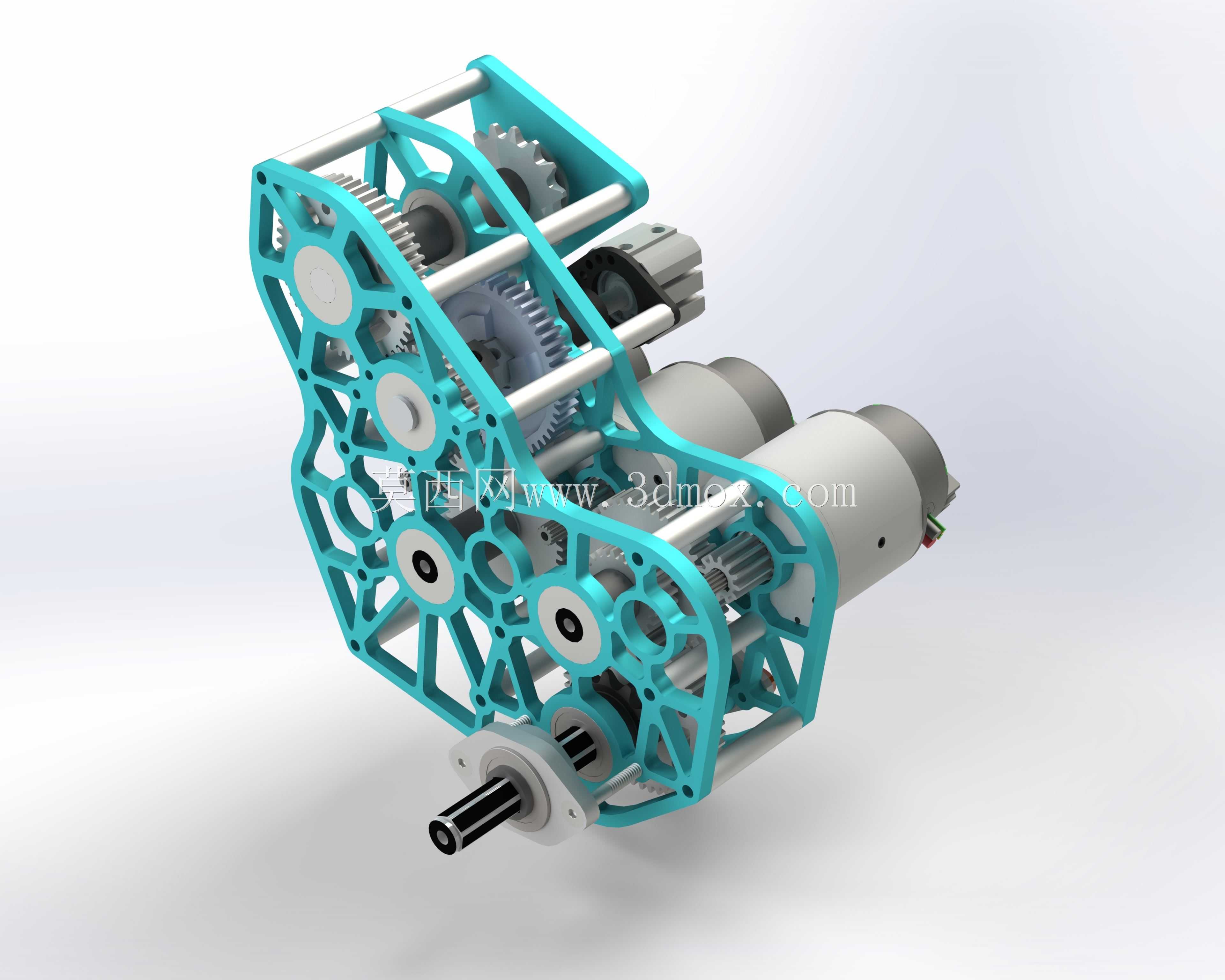

这款PTO动力输出变速箱主要面向青少年机器人竞赛场景设计，核心作用是在有限的安装空间内实现单动力输入下的多路径动力分配，可同时为机器人的行走机构、作业执行机构提供不同转速、扭矩的动力输出，解决竞赛机器人多执行部件协同作业时的动力分流需求，适配竞赛中机器人需要完成举升、抓取、移动等复合动作的动力供给要求。在功能特性上，该变速箱采用多组平行轴齿轮啮合传动结构，通过镂空轻量化的侧板作为整体承载基体，将输入轴、中间传动齿轮组、输出轴集成在紧凑的框架内，输入侧可直接适配标准竞赛用驱动电机，输出端预留标准花键接口，可快速连接不同的执行负载，齿轮组经过传动比匹配，能够将电机的高转速低扭矩输出转换为适配不同作业需求的低转速大扭矩动力，同时多轴布局可实现两路及以上的独立动力输出，无需额外加装分动结构。在设计思路上，整体采用框架式镂空结构，在保证结构强度的前提下最大限度降低自身重量，适配竞赛机器人对自重的严格限制，侧板采用等强度镂空设计，在轴承安装位、轴系支撑位保留足够的材料厚度，非承载区域做大面积挖空处理，既减轻重量又能直观观察内部齿轮啮合状态，方便调试过程中快速排查卡滞、啮合异常等问题；轴系采用光轴加卡簧的定位方式，装配拆卸便捷，适合竞赛场景下的快速维护与参数调整，齿轮选用标准模数的直齿圆柱齿轮，传动效率高、更换成本低，可根据不同的竞赛任务需求快速更换不同齿数的齿轮调整传动比。在外形尺寸与安装边界上，整体结构呈不规则梯状布局，输入电机安装位位于结构侧后方，输出轴从结构前端伸出，安装孔位按照竞赛标准型材的孔距设计，可直接固定在标准铝型材搭建的机器人机架上，整体外轮廓无突出的尖锐结构，不会与机器人上的其他部件产生运动干涉，横向与纵向的安装尺寸适配多数中型竞赛机器人的底盘安装空间，顶部预留的组件安装位可适配指定规格的气动或电动执行元件，无需额外打孔改造即可完成拓展部件的加装，整体结构的重心靠近安装基面，可降低机器人运行过程中的振动，提升传动稳定性。
