直线运动转换线性连杆机构设计

　　在自动化产线的工位切换、检测设备的探针进给、小型工装的直线推送场景里，经常会遇到需要将旋转输入转化为精准直线输出的需求，常规的直线导轨搭配滑块的方案虽然精度稳定，但在狭小安装空间、需要无滑动摩擦的纯铰接传动场景下，往往会因为导轨副的润滑要求、安装面的平面度公差限制，难以适配紧凑化的设备布局。这套线性连杆机构正是针对这类场景设计的纯铰接直线运动转换结构，全程依靠转动副完成运动传递，没有滑动摩擦副，不需要额外的导轨导向，就能实现输出端的精准直线往复运动。

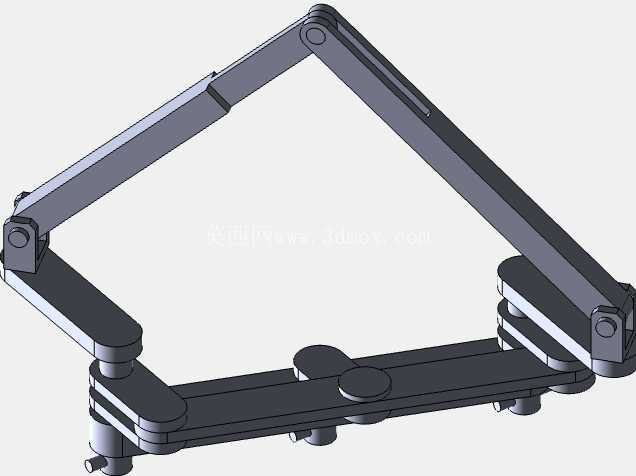

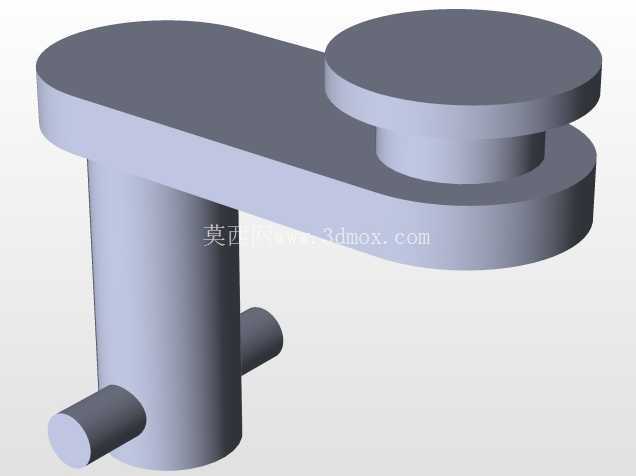

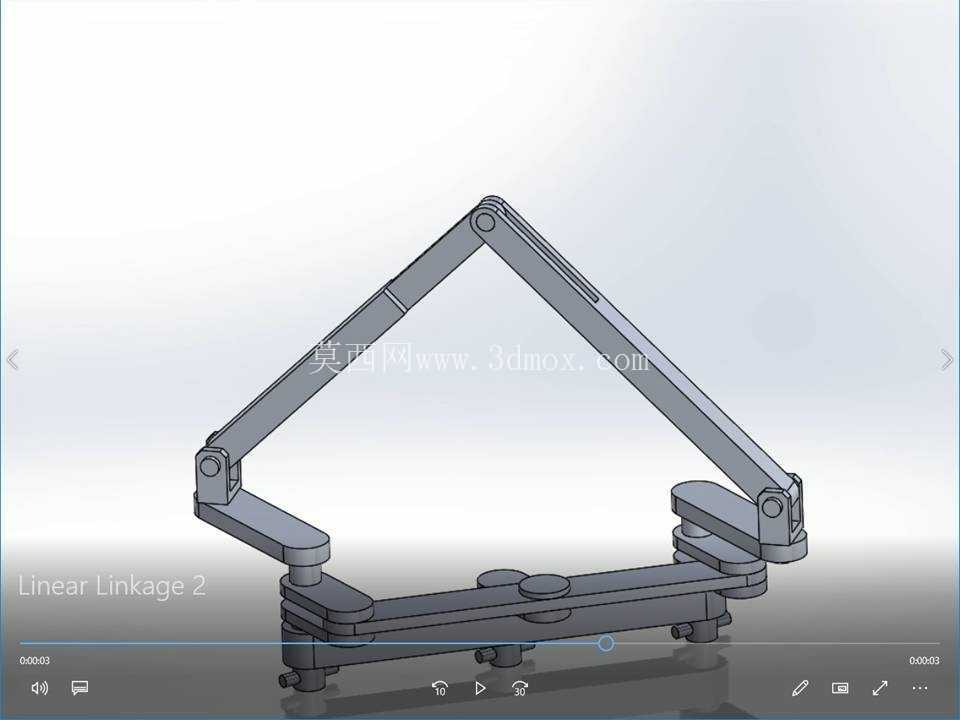

　　从结构组成来看，整套机构采用对称式双组连杆布局，底部为固定安装基座，基座上设置有两组同轴的固定铰接点，作为整个机构的安装定位基准；下层短连杆一端铰接在基座固定点上，另一端与中层长连杆的中段铰接点连接，上层两根长连杆首尾铰接形成三角形的联动框架，框架的顶端铰接点为运动输出端，末端则与下层短连杆的活动端形成联动约束。当输入端给下层任意一根短连杆施加旋转扭矩时，整个连杆组会按照预设的铰接约束同步运动，带动顶端输出点沿着垂直于基座安装面的直线轨迹做往复运动，运动全程没有侧向偏移，直线度误差完全由连杆的长度加工精度和铰接点的配合间隙决定，不需要额外的导向结构约束轨迹。

　　设计过程中首先要确定的是固定铰接点的中心距，这个尺寸直接决定了输出端的直线行程范围，按照Sarrus连杆的运动学原理，对称布置的两组连杆长度需要保持严格一致，对应铰接点的孔位同轴度公差需要控制在0.02mm以内，避免运动过程中出现卡滞或者轨迹偏移。基座的安装边界设计为矩形平板结构，四个角预留有沉头安装孔，可以直接通过螺栓固定在设备的安装面板上，不需要额外设计转接支架，安装时只需要保证基座安装面的平面度不低于0.1mm，就能满足机构的运动精度要求。

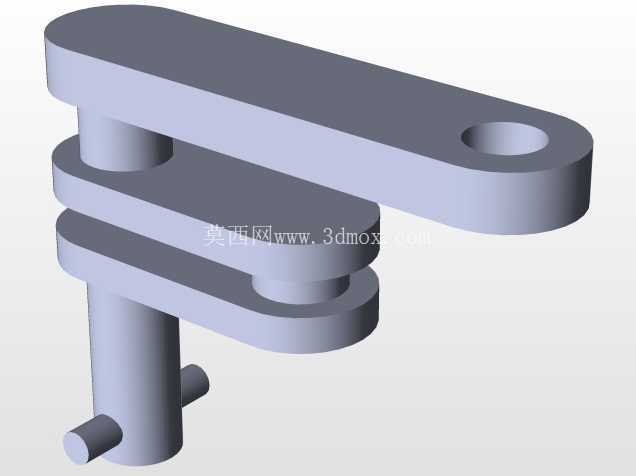

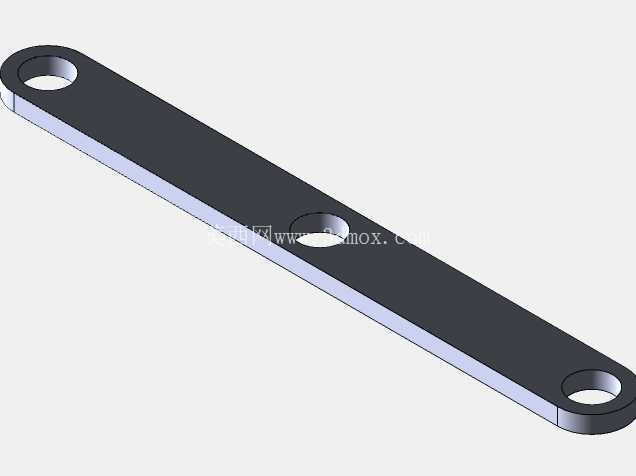

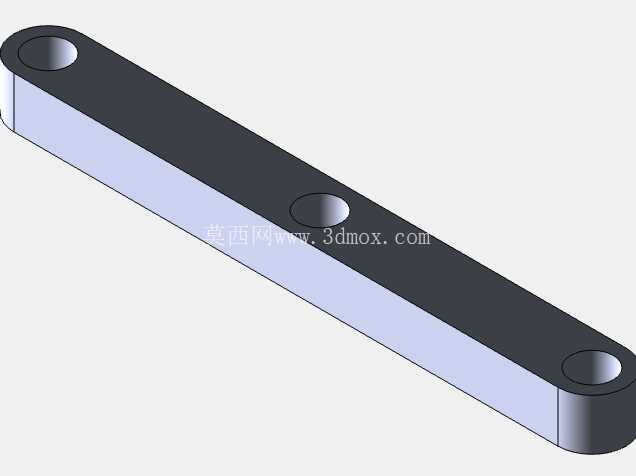

　　铰接点的配合选择上，所有转动副都采用小间隙的销轴铰接，销轴与连杆孔的配合公差选H7/g6，既保证转动灵活无卡滞，又能将铰接间隙控制在最小范围，减少运动过程中的回程误差。连杆的截面设计为等厚度的矩形截面，厚度根据输出端的负载大小调整，常规轻载工况下选用6mm厚度的铝合金板材加工即可满足强度要求，如果需要承载更大的推送负载，可以将连杆材质更换为45号钢，同时加大销轴的直径，提升铰接点的抗剪切能力。

　　实际应用中，这套机构可以直接替代小型设备上的微型直线导轨、气缸导向组件，比如在电子元器件的检测工位，用这套机构带动检测探针做上下直线进给，不会像导轨那样因为进入粉尘出现卡滞，纯铰接的结构维护周期更长；在小型包装设备的推料工位，这套机构可以通过调整连杆长度匹配不同的推料行程，不需要更换整套导向部件；在教学演示设备里，这套机构可以直观展示直线运动机构的运动原理，相比齿轮齿条、丝杠传动的结构，运动过程更直观，没有外露的传动部件，安全性更高。

　　需要注意的是，这套机构的输出端直线行程是固定的，由连杆的长度参数决定，设计选型时需要先确认实际需要的工作行程，再对应调整各段连杆的长度尺寸，安装时要保证两组对称连杆的铰接点完全同轴，否则会出现运动过程中连杆别劲、磨损加剧的问题。机构的运动输入可以搭配小型舵机、步进电机直接驱动下层的主动连杆，不需要额外的传动转换部件，整体结构占用空间小，安装灵活，适合在各类紧凑型自动化设备、工装夹具中作为直线运动执行单元使用。
