本田思域汽车节气门精密三维结构模型

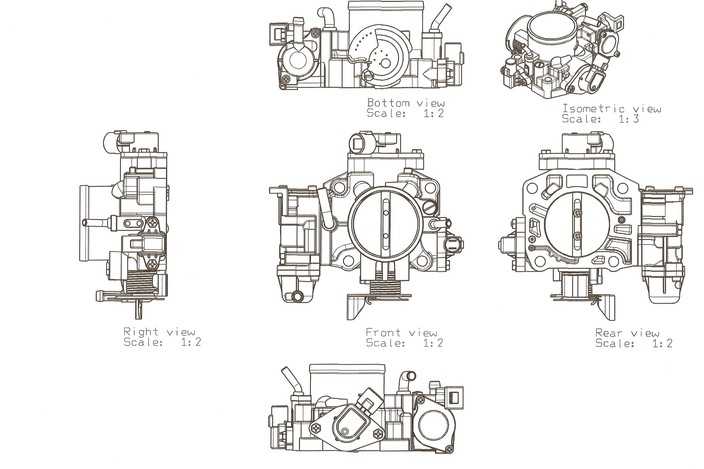

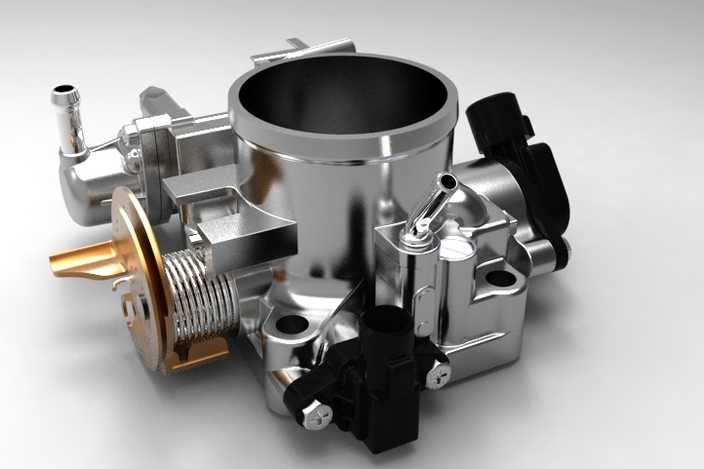

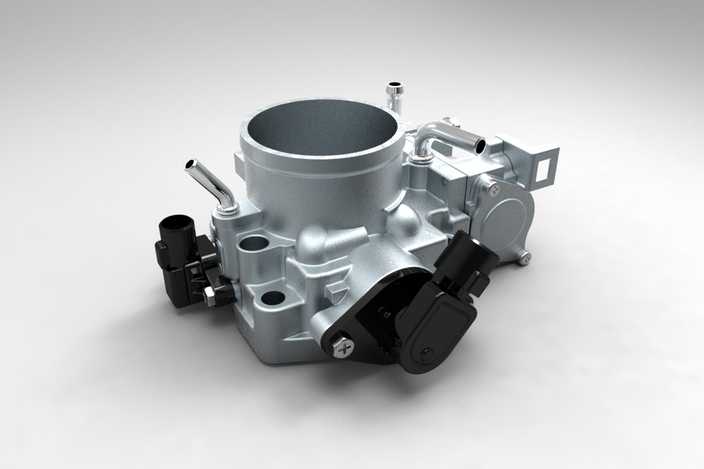

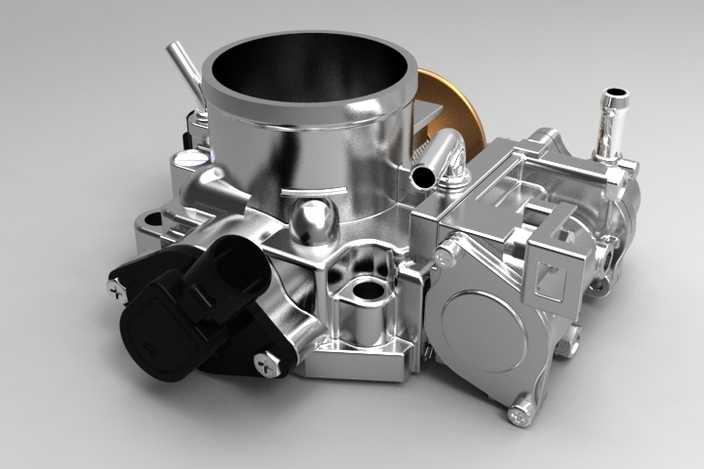

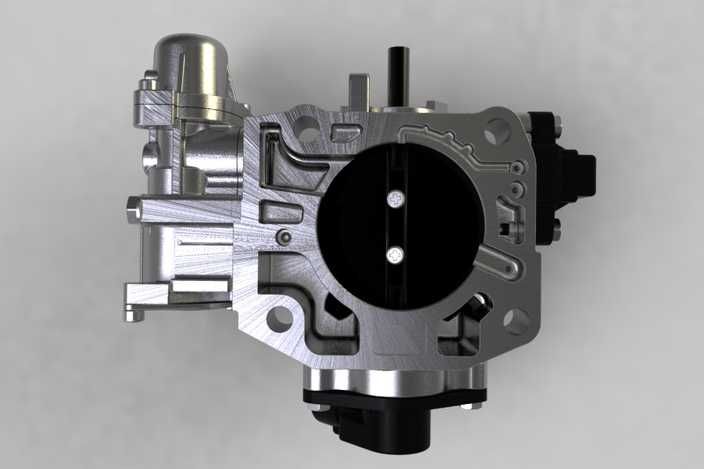

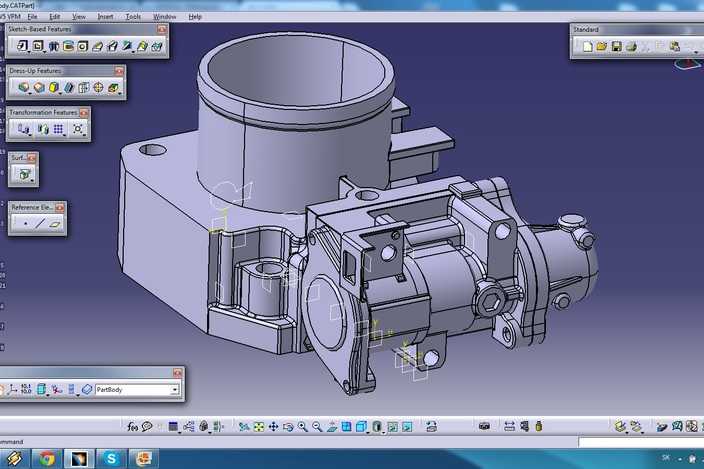

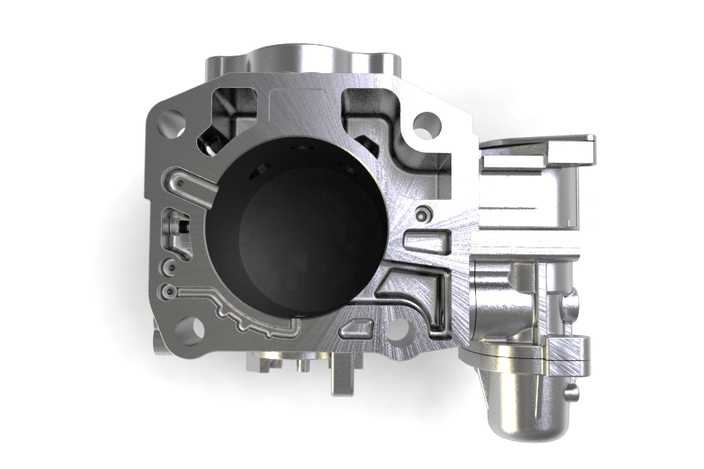

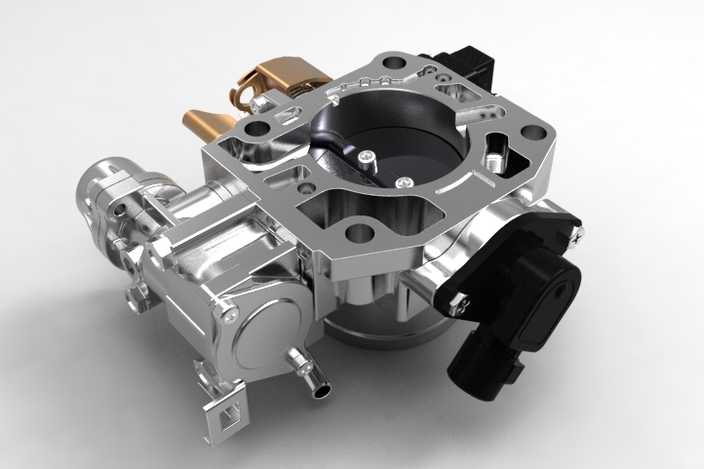

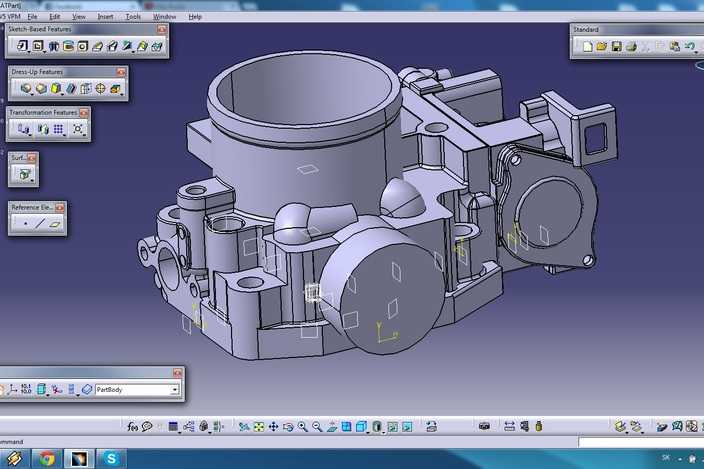

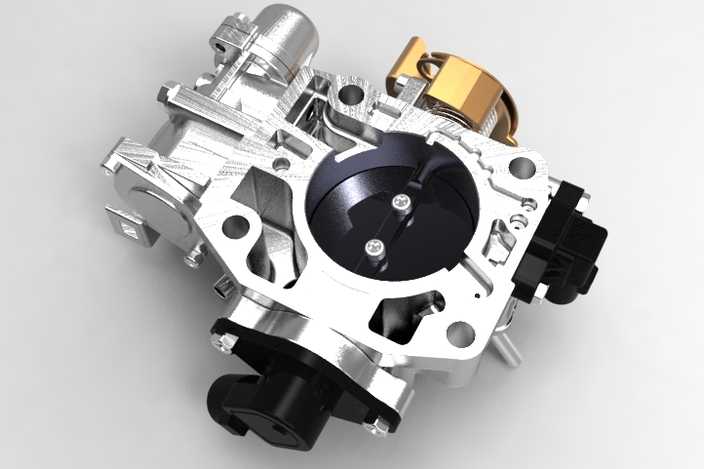

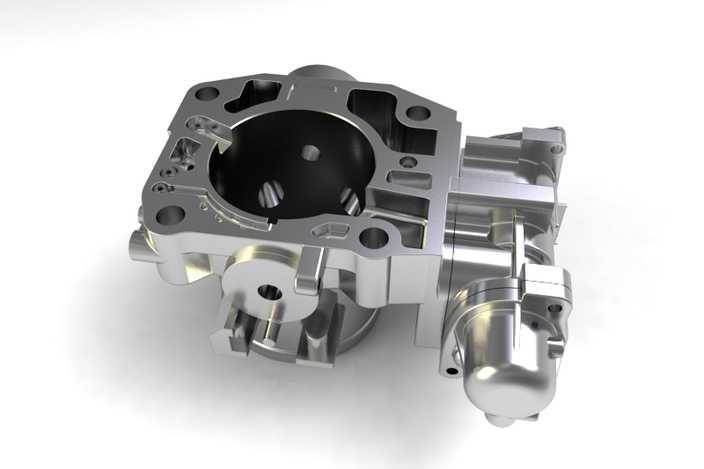

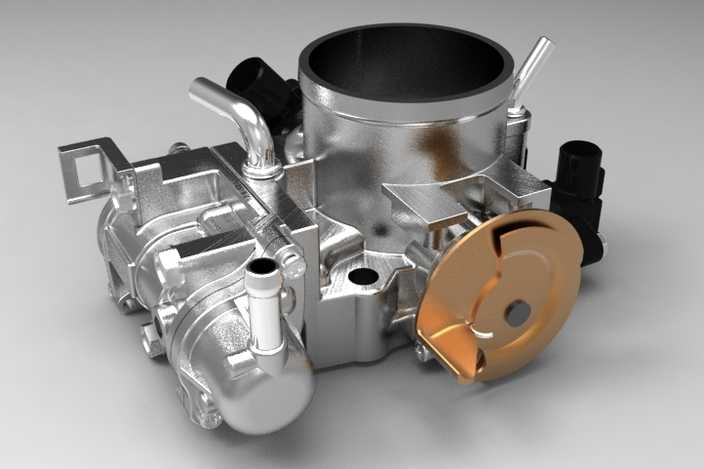

本模型为适配本田思域车型的节气门总成三维建模作品，建模过程严格参照原厂实物的测绘尺寸开展，在三维软件中首先搭建整体装配基准坐标系，按照节气门的实际装配逻辑拆分独立建模模块，分别完成主体阀座、节流蝶阀、转轴组件、位置传感器、怠速调节气路、外接安装法兰、线束接插件等所有子部件的结构还原。建模阶段对阀座的压铸铝合金材质特征做了精细化处理，还原了铸造表面的细微肌理与机加工安装面的平整质感，对金属部件的倒角、安装孔位、密封槽结构均做了1:1的尺寸匹配，节流蝶阀与阀体内腔的配合间隙按照实际装配公差设置，可直观展示节气门的开合运动逻辑。渲染阶段采用金属材质分层着色方案，压铸铝部件赋予亚光银金属材质并添加细微颗粒质感，机加工面调整为高反光金属效果，黑色塑料传感器部件赋予磨砂塑料材质，黄铜材质的旁通管路部件做了金属做旧质感处理，接插件的黑色橡胶密封件也还原了软质材质的哑光弹性特征。模型完整还原了节气门的所有外部安装结构，包括与进气歧管对接的法兰螺栓孔位、与空气滤清器连接的端盖卡扣结构、传感器的固定卡扣位置，同时对内部的旁通怠速气道、转轴限位结构、回位弹簧安装位都做了结构呈现，可清晰展示节气门从怠速工况到全开工况的气流通道变化逻辑，整体装配关系完全符合实车的部件装配顺序，各部件之间无结构干涉，能够直观展现电子节气门的完整机械构造与工作原理，可用于汽车进气系统结构教学、维修参考以及相关改装部件的设计参考使用。
