工业传动滚子链条结构装配设计

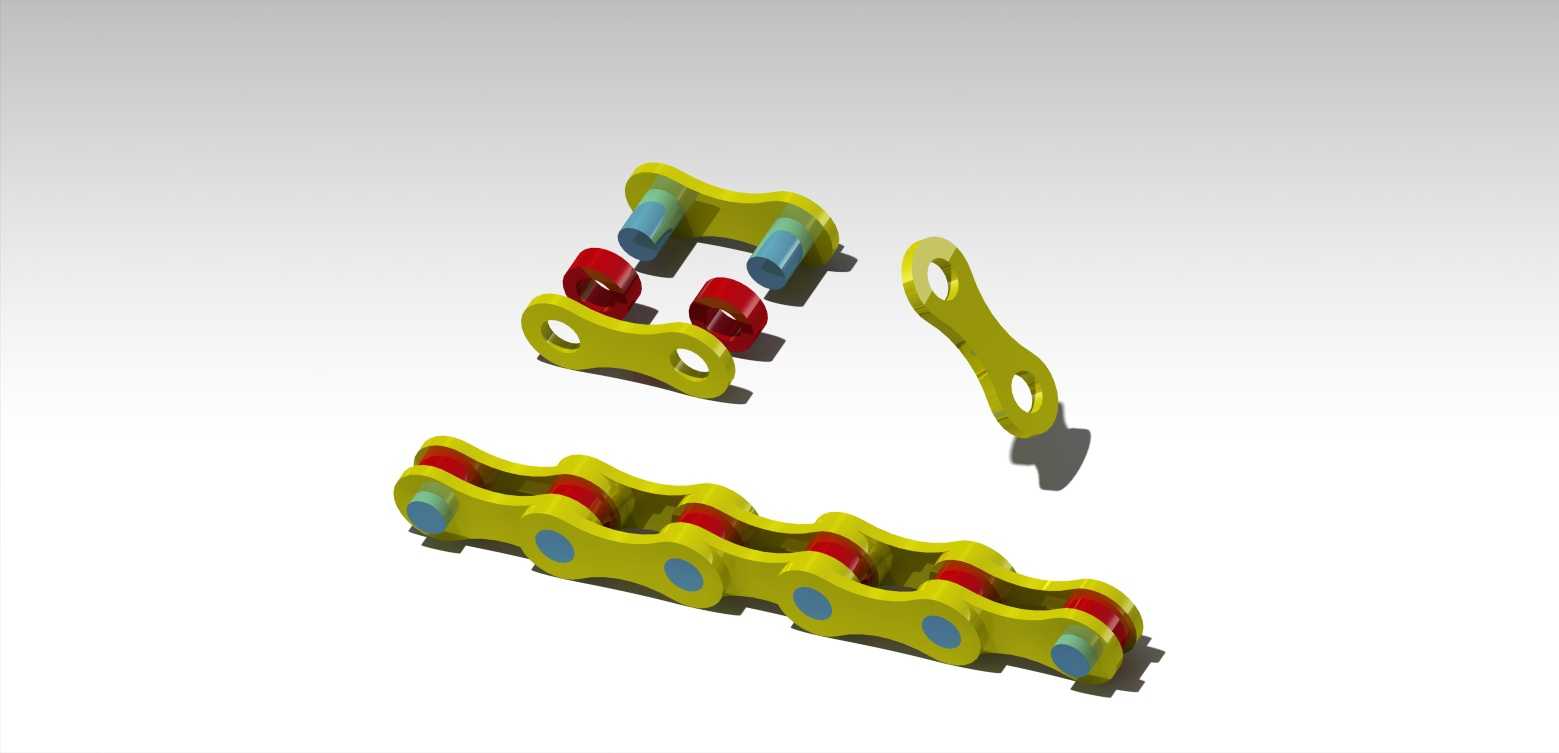

　　这套链条结构的设计，核心围绕常规工业传动场景的载荷传递需求展开，日常在输送线、农机传动单元、机床进给机构、摩托车主副传动部位都能见到同结构产品的实际应用，主要承担两轴间距偏大、传动比要求不极端严苛场景下的旋转动力传递，相比带传动不存在打滑丢转的问题，相比齿轮传动对轴系的平行度公差容忍度更高，安装调试的容错空间更适配车间现场的实际装配条件。从结构拆分来看，整套模型还原了内链节、外链节、销轴、套筒、滚子五个核心组成部分，外链板与销轴采用过盈配合压装固定，内链板与套筒同样为过盈连接，滚子与套筒之间保留合理间隙配合，传动过程中滚子可沿套筒外圆自由转动，和链轮轮齿啮合时能将滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量，

　　延长整套传动副的使用寿命。设计过程中优先考虑了链节的互换性要求，所有链节的节距尺寸保持统一公差带，单节链节损坏时可直接拆卸更换对应单元，无需整链报废，能有效降低设备运维的配件成本。外形尺寸上，单节内链节的内宽尺寸匹配对应规格链轮的齿厚，外链板的外轮廓做了圆弧过渡处理，避免链节弯折过程中相邻链板发生运动干涉，销轴两端的压装余量严格控制，既保证连接强度不会在交变载荷下出现松脱，也不会突出链板外侧过多造成剐蹭防护壳的问题。安装边界层面，整套链条装配完成后的最小弯折半径对应链轮的最小分度圆直径，选型时可根据实际传动的中心距调整链节总数量，链节对接位置的可拆卸外链板结构，能在不拆解两端轴系的情况下完成整链的安装与拆卸，

　　适配现场设备后期维护的操作需求。建模过程中还原了各零件的配合间隙，装配状态下可直观展示链节相对转动的运动逻辑，能直接用于传动方案的结构验证、装配干涉检查，也可作为传动机构教学演示的直观样例，帮助设计人员快速理解滚子链的传力逻辑与装配关系，在做非标传动方案设计时，可直接调用该结构调整节距、链宽参数，快速适配不同载荷等级的传动需求，避免从零开始建模的重复工作，同时能提前预判链传动过程中可能出现的跳动、干涉问题，缩短方案迭代的周期。
