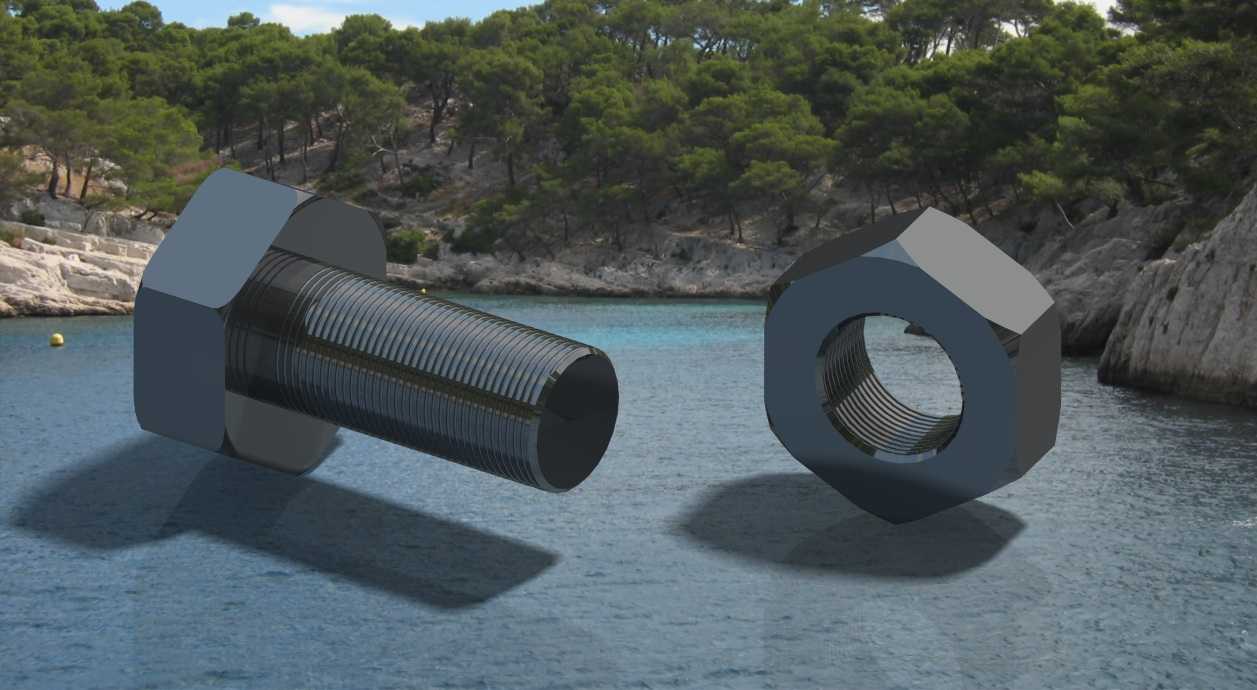

外六角螺栓与配套六角螺母结构设计

　　作为机械结构中最基础的连接副，外六角螺栓与六角螺母的组合几乎覆盖了从普通民用设备到重型工业装备的所有装配场景，小到家电外壳的紧固、工位器具的拼接，大到工程机械机架装配、钢结构节点连接，都能看到这类标准紧固件的应用。这类连接副的核心作用是通过螺纹副的咬合实现被连接件的可拆卸压紧，既可以传递轴向拉力，也能在配套防松结构的辅助下承受一定的横向剪切载荷，是设备装配环节选型频率最高的基础零件之一。

　　从设计逻辑来看，这套连接副的螺纹参数遵循普通公制螺纹的基本牙型规范，螺纹中径、大径、小径的公差配合选用中等精度等级，既能保证手动或工具装配时的顺畅度，也能避免配合间隙过大导致的连接松动。螺栓头部采用外六角结构，对应的螺母为同规格六角外形，设计时充分考虑了通用工具的适配性，普通活动扳手、开口扳手、套筒都能实现可靠夹持，不需要定制专用工装就能完成装配与拆卸作业，大幅降低了现场运维的工具成本。螺栓杆部的长度设计预留了合理的螺纹旋合余量，当螺母完全拧紧后，螺栓末端会露出螺母2到3个螺距，既保证螺纹旋合长度足够提供稳定的锁紧力，也不会因为伸出过长干涉周边其他零部件的安装空间。

　　在安装边界的考量上，设计时已经预留了足够的扳手操作空间，六角头的对边尺寸、对角尺寸严格匹配通用紧固件的外形规范，装配时扳手的转动行程不会和被连接件的凸台、加强筋产生干涉。螺栓头部与被连接件接触的端面、螺母与被连接件接触的端面都设计了平整的承压面，不需要额外加工特殊的安装沉孔就能实现均匀压紧，如果遇到被连接件表面为非加工面的场景，只需要配套对应规格的平垫圈就能增大承压面积，避免拧紧过程中压伤被连接件表面。螺纹部分的收尾段设计了合理的退刀结构，不会出现螺纹末端乱牙导致螺母无法拧入的问题，即使是多次反复拆装的工况，螺纹牙型也能保持完好的咬合状态。

　　在实际应用中，这套连接副可以根据不同的工况需求搭配不同的辅助配件，在有振动的设备上使用时，可以搭配弹簧垫圈、双螺母或者螺纹锁固胶实现防松；在有防腐要求的户外场景下，可以选用表面镀锌、达克罗处理的同规格产品替换，连接尺寸完全通用不需要调整安装孔位。被连接件上对应的安装孔直径比螺栓大径大0.5到1毫米，既方便装配时的对准，也能补偿一定的零件加工位置误差，降低整个装配体的加工精度要求。
