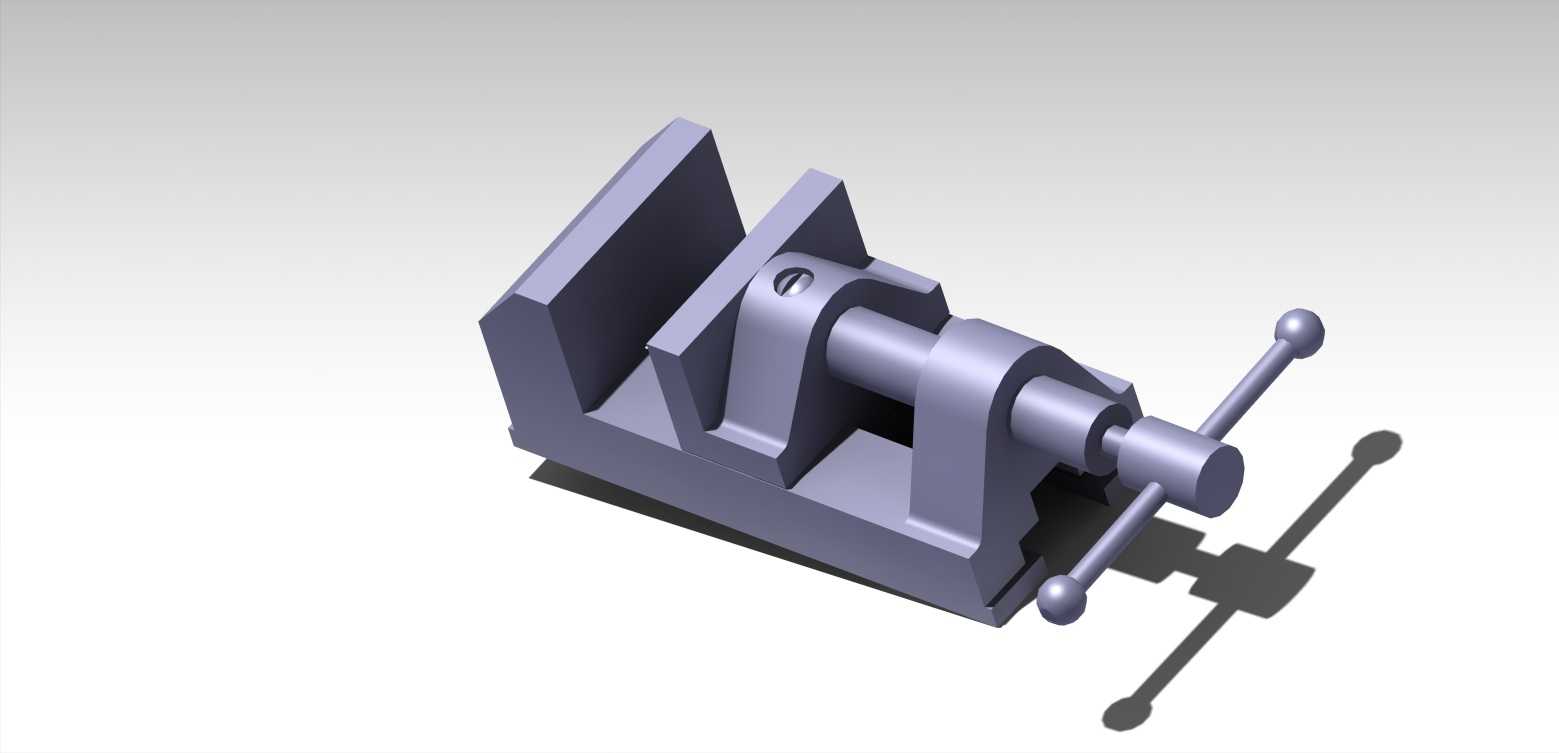

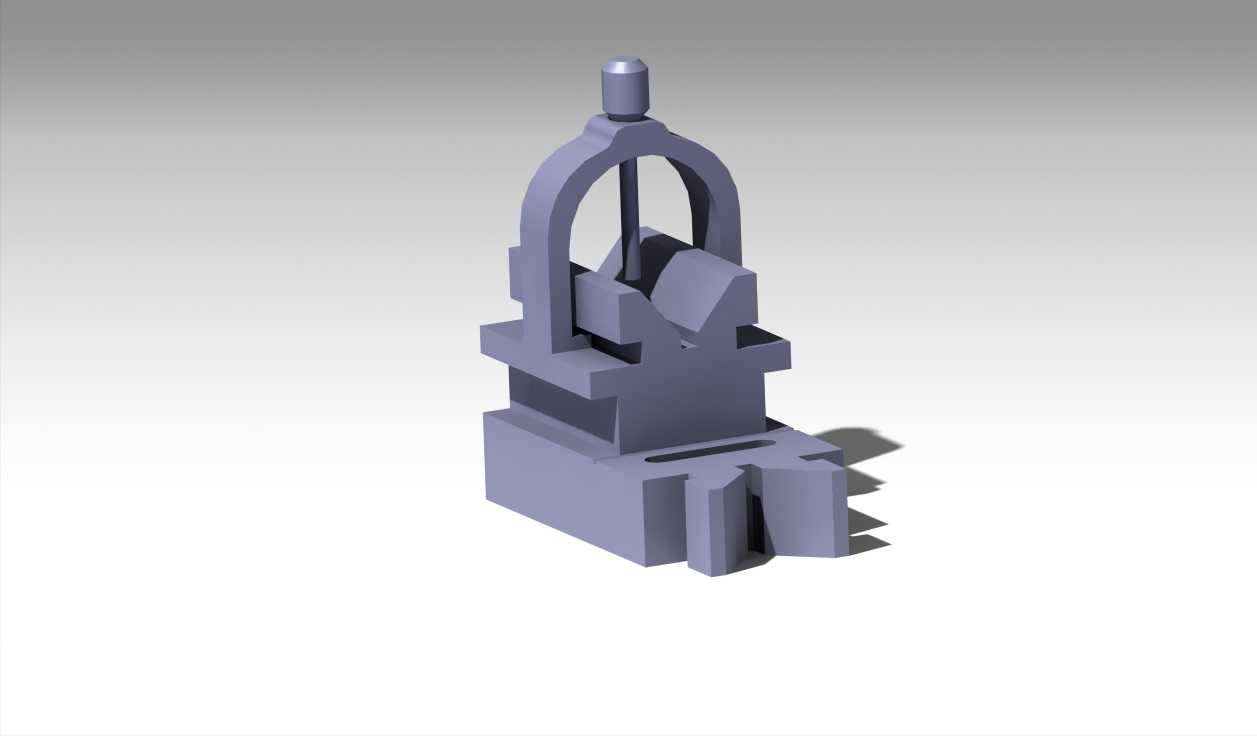

机用螺杆式夹紧虎钳结构设计

　　这款螺杆驱动的夹紧工装，是机械加工、钳工装配场景里最基础也最核心的夹持部件，日常在台式钻床、小型铣床、钳工台工位上随处可见，核心作用是在锯切、锉修、钻孔、轻铣、零件装配等工序中，牢牢固定待加工工件，避免加工过程中工件位移导致的尺寸超差、加工报废甚至安全隐患。从结构设计逻辑来看，整体采用一体式铸铁基座作为承载主体，基座底部预留了与工作台T型槽匹配的安装凸台与螺栓过孔，安装时可通过T型螺栓快速固定在标准钳工台或机床工作台上，基座的固定钳身与活动钳身配合面采用矩形导轨结构，间隙可通过侧边的调节塞铁调整，长期使用磨损后也能通过调整塞铁补偿间隙，保证夹持精度不会因磨损快速衰减。传动部分采用梯形螺杆副，相比普通三角螺纹，梯形螺纹的牙根强度更高，

　　传动效率适中且具备一定的自锁性能，转动摇臂时螺杆带动活动钳身沿导轨做直线进给，摇臂采用双球头手柄设计，操作时可以双手同时施力，获得更大的夹紧力矩，针对不同厚度的工件，只需要转动手柄调整活动钳身的行程即可，这款结构的最大开口行程覆盖了常规小型零件的夹持需求，钳口部位预留了可更换的淬硬钳口板安装位，钳口板表面加工有交叉网纹，增大夹持摩擦力的同时，当钳口磨损后只需要更换钳口板即可，不需要整体更换钳身，大幅降低后期维护成本。设计过程中需要重点关注几个核心尺寸边界：首先是基座的整体安装孔位间距，必须匹配通用钳工台、小型台钻的标准安装槽距，保证用户拿到后不需要二次改造基座就能直接安装使用；其次是钳身的高度尺寸，要保证夹持工件时，

　　工件的待加工面不会与钳身发生干涉，同时活动钳身的行程要与螺杆的有效螺纹长度匹配，避免行程超程导致螺杆脱出；另外钳口的平行度是核心精度指标，设计时要保证固定钳口与活动钳口在全行程范围内的平行度公差控制在0.02mm以内，避免夹持工件时出现翘边、夹偏的问题。在实际应用中，这类小型虎钳除了机械加工场景，也常出现在维修工位、模型制作工作室中，针对小型五金零件、塑料件、木质工件的固定作业都能适配，整体结构没有复杂的液压、气动元件，纯机械传动的结构可靠性极高，日常维护只需要定期在螺杆与导轨配合面加注润滑脂，就能保证十数年的使用寿命，不会因为气源、电源故障影响工位正常作业。
