小型可调倾角PVC套管带式输送装置

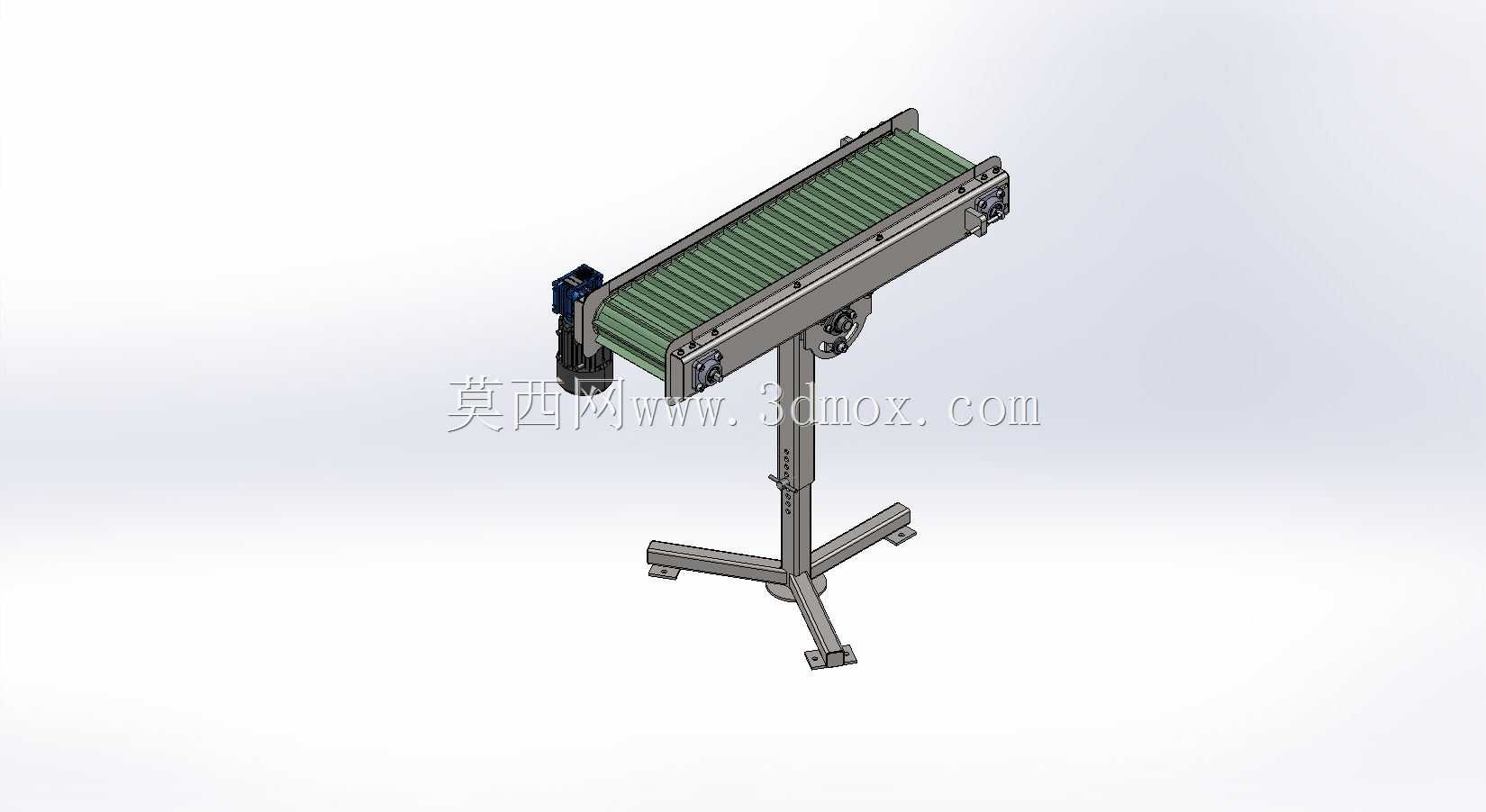

这款小型带式输送装置主要面向小规格管材类工件的短距离转运场景，常见于电子配件生产车间、小型塑胶制品加工线、线束加工工位等场景，专门适配PVC套管这类轻质细长工件的工序间流转需求，可衔接裁切工位、分拣工位、包装工位，替代人工逐件搬运的作业模式，降低细长工件转运过程中出现的弯折、散落、表面刮擦问题，提升小工件流转的作业效率。设备采用带挡边的绿色防滑输送带作为承载构件，挡边结构可避免输送过程中圆柱形的PVC套管出现侧向滚落、移位的情况，即使设备调整为倾斜输送状态，也能稳定承托工件完成上料或下料动作。驱动端集成在设备一侧的机座位置，采用紧凑式传动结构，减少设备整体的横向占用空间，传动辊筒做了防滑滚花处理，可避免输送带长时间运行出现打滑、跑偏的问题，张紧结构设置在输送带两端的侧架位置，无需拆解设备主体即可快速完成输送带松紧度调整，日常维护操作十分便捷。设备的支撑结构采用十字形落地脚架搭配单立柱升降结构，十字脚架的四个支脚均设置了可调式支撑脚垫，可适配不平整的车间地面，通过调整脚垫高度保证设备整体处于水平稳定状态，避免运行过程中出现晃动偏移；立柱部分带有角度调节与高度调节锁止结构，可根据前后衔接设备的进料、出料高度差，灵活调整输送段的倾斜角度与整体作业高度，适配不同高度差的工位衔接需求，无需额外制作转接过渡架。该设备的输送段最大可承载长度200mm、最大直径40mm的PVC套管类工件，整体结构紧凑，占地面积小，无需复杂的预埋安装工序，放置在平整地面调整好脚垫即可投入使用，可灵活布置在空间有限的小型生产车间内，也可多台拼接组成更长距离的输送线路，适配不同的产线布局需求。输送带的运行速度可根据前后工位的作业节拍进行匹配调整，避免出现工件堆积或者工位待料的情况，输送架的侧边采用封闭式钣金护边，可避免细小工件卡入输送带与架体的缝隙中，降低设备运行的故障概率，整体结构设计兼顾了小工件输送的稳定性、设备布置的灵活性与日常维护的便捷性，十分适合小批量多品种的轻型工件生产场景使用。
