225毫米spal轴流风机结构设计

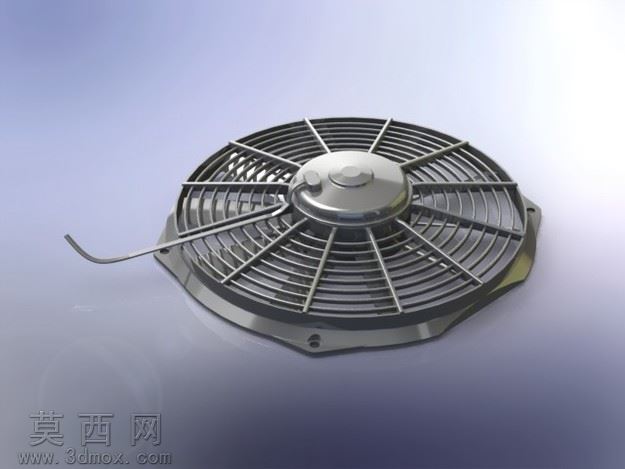

本模型为225毫米规格spal轴流风机的三维参数化建模成果，建模过程中严格遵循轴流风机的实际生产尺寸规范，先通过草绘绘制风机外框的安装定位轮廓，精准还原外框边缘的安装固定孔位、侧边走线槽的结构形态，保证安装位的尺寸公差符合实际装配要求。扇叶部分采用曲面建模方式，先绘制单支扇叶的翼型截面曲线，通过投影、放样、曲面合并生成符合空气动力学特性的扇叶曲面，再通过圆周阵列完成全部扇叶的排布，扇叶与中心轮毂的衔接处做了平滑过渡处理，避免应力集中的结构缺陷。中心电机端盖部分采用旋转凸台指令生成基础轮廓，再对端盖表面的凸起定位结构、接线端子避让位做细节刻画，还原端盖的压合装配结构。外部防护网罩采用实体扫描方式，先绘制网罩的径向支撑筋与环形加强筋的路径曲线，通过圆形截面扫描生成网罩筋条，再对筋条交叉处做圆角处理，还原金属网罩的真实质感。材质渲染阶段，风机外框、扇叶、网罩均赋予哑光黑色工程塑料材质，调整材质的粗糙度、反射率参数模拟玻纤增强尼龙的表面质感，中心电机端盖赋予磨砂金属材质，添加细微的颗粒纹理还原压铸铝端盖的表面效果，引出的电源线赋予黑色橡胶材质，调整材质的凹凸参数模拟线缆外皮的细微纹理。整体装配阶段严格按照实际产品的装配层级完成约束，网罩与外框采用重合约束定位，扇叶轮毂与电机输出轴采用同轴约束，保证各部件的装配关系准确无干涉。设计过程中预留了多尺寸配置接口，可通过修改参数快速生成不同外径规格的同系列轴流风机模型，适配不同的通风散热场景使用需求，模型可直接用于总成装配的干涉检查、通风管路的布局模拟、产品展示渲染等多个场景，结构细节完整，无破面、无多余特征，可直接导入各类三维软件进行后续的工程图导出、仿真分析等操作。
