电脑机箱散热轴流风扇三维设计作品

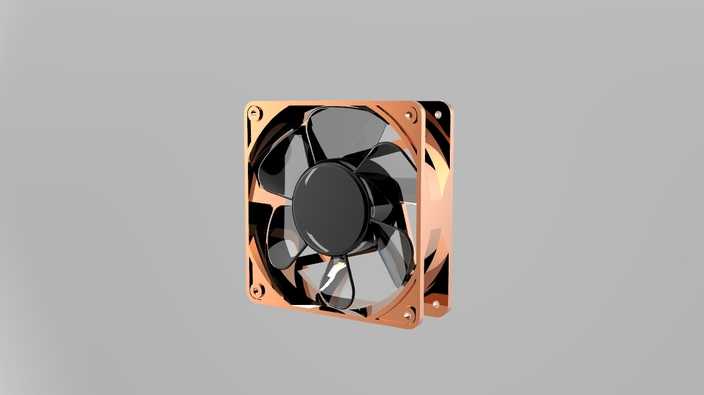

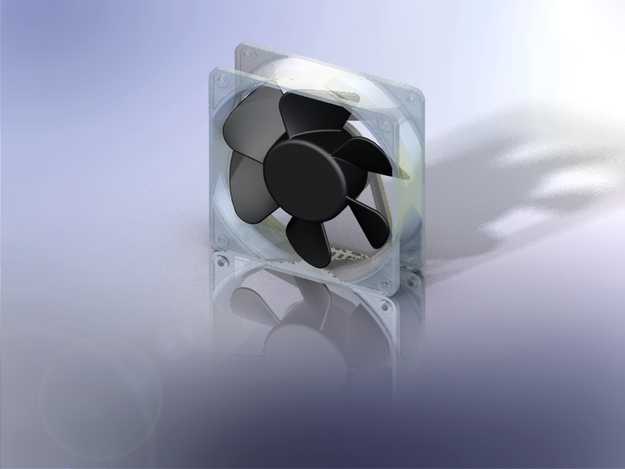

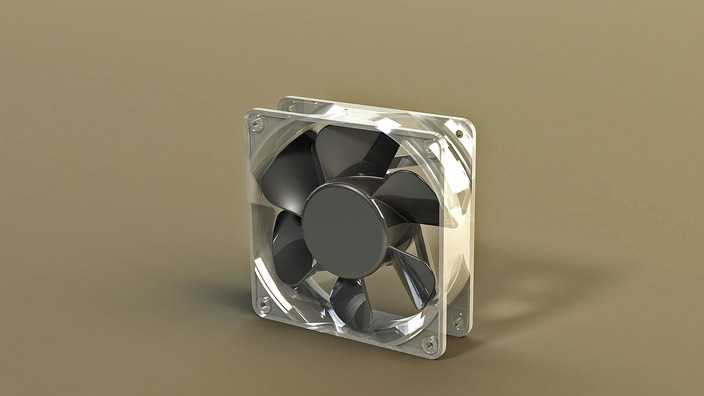

本作品为电脑机箱用轴流散热风扇的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先从外框结构入手，精准还原标准方形安装外框的安装孔位、边角弧度与框体壁厚，框体边缘的减震安装脚结构做了细节还原，预留的安装孔位尺寸符合常规机箱风扇的安装规范，保证模型可直接用于结构适配验证。扇叶部分采用七叶轴流扇叶构型，建模时逐片绘制扇叶的翼型截面，通过曲面放样、曲面缝合完成扇叶的曲面构建，每片扇叶的扭转角度、前缘后掠弧度都经过参数化调整，还原真实风扇扇叶的气动外形，扇叶与中心轮毂的衔接处做了平滑过渡处理，避免结构应力集中的设计缺陷。中心轮毂部分还原了电机容纳腔的内部结构，轮毂外表面做了圆弧收边处理，与扇叶根部自然衔接。材质与渲染阶段，外框采用半透明磨砂PC材质效果，调整材质的折射度、粗糙度参数还原塑料外壳的半透磨砂质感，扇叶采用哑光黑色ABS材质，添加细微的颗粒质感模拟工程塑料的表面肌理，背景采用渐变浅灰反光台面，通过光影追踪渲染出产品的投影与反射效果，突出风扇的结构层次。结构设计上还原了风扇的分层结构，外框的导风圈、扇叶的转动间隙、中心轮毂的装配位都做了精准的尺寸把控，整体模型装配关系清晰，各部件无干涉，可用于散热结构仿真、产品外观展示、机箱结构适配等场景，设计过程中兼顾了外观还原度与结构合理性，既保证视觉上与实物高度一致，也保留了结构参数的可编辑性，方便后续根据需求调整扇叶角度、框体尺寸等参数。
