工业离心式鼓风机结构三维设计

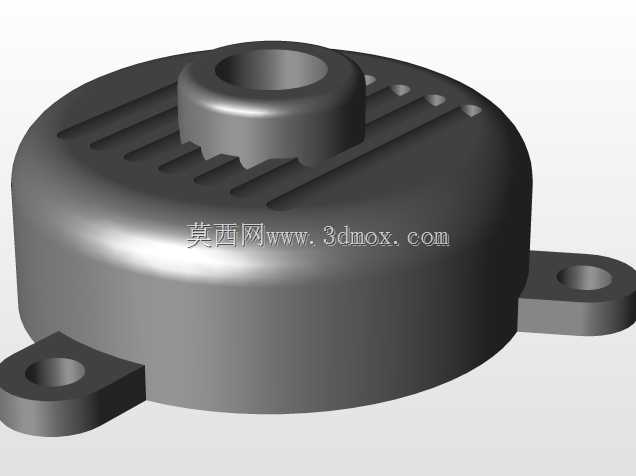

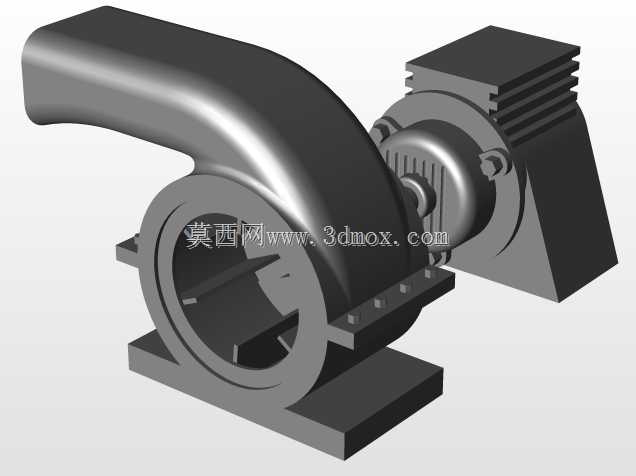

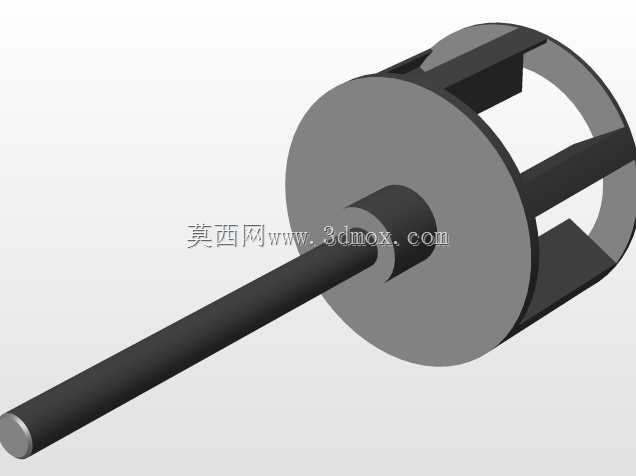

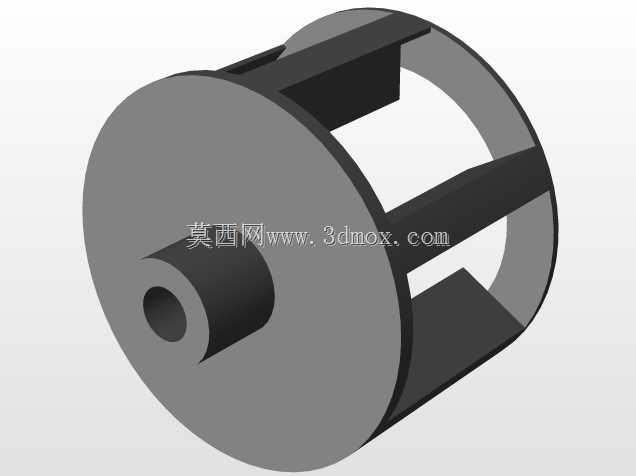

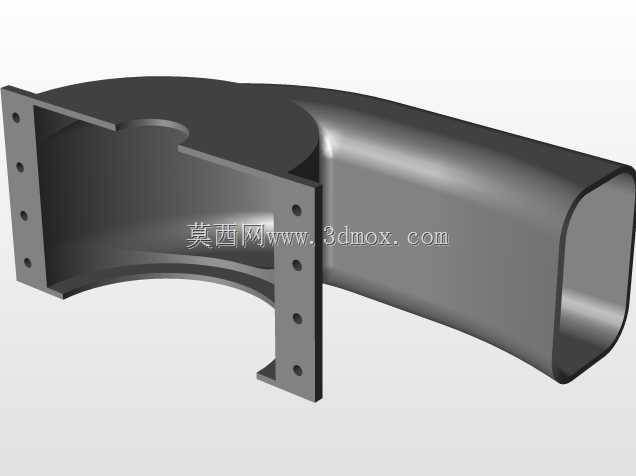

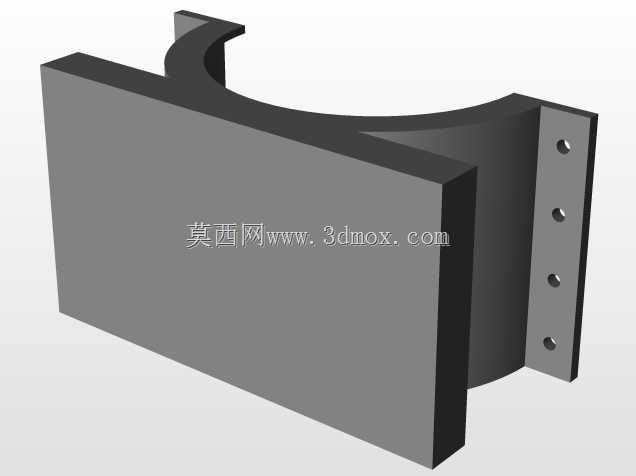

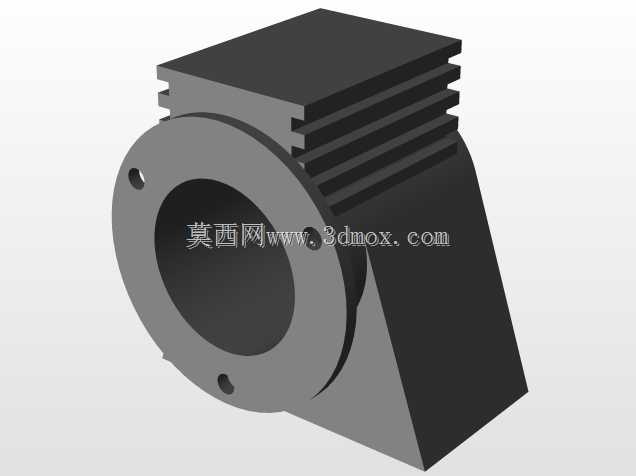

这款离心式鼓风机的三维建模，完全围绕工业现场实际安装与运行需求展开，在建模初期就充分考虑了不同应用场景的适配性，不管是车间工位的局部送风除尘、小型设备的冷却风供给，还是生产环节的低压气体输送，都能匹配对应的安装接口与性能边界。从结构设计来看，蜗壳部分采用对数螺旋线的流道轮廓，建模时反复调整了蜗舌的间隙与弧度，避免运行过程中出现气流啸叫与涡流损耗，进风口采用收敛式圆弧过渡结构，能有效降低进气阻力，提升叶轮的进气效率。叶轮部分采用前向多翼式叶片布局，建模时对每一片叶片的安装角、前后盘的连接弧度都做了细节还原，叶片与前后盘的衔接处做了圆弧过渡处理，既减少了应力集中，也能降低气流在叶道内的流动损失，叶轮与电机轴的连接位预留了标准键槽与锁紧螺纹孔，方便实际装配时的定位与固定。驱动端的电机采用标准卧式安装结构，电机外壳的散热筋做了等距阵列还原，接线盒的位置、安装脚的螺栓孔位都严格按照常用工业小功率风机的安装尺寸设定，整机的安装底座采用一体化铸铁式结构建模，底座上预留了四个长圆形安装孔，可适配不同孔距的安装机架，降低现场安装的打孔调整工作量。在安装边界的设定上，整机的出风口采用标准矩形法兰接口，法兰上的螺栓孔位、密封槽结构都做了细节还原，可直接对接方形通风管道，进风口位置预留了防护网的安装卡槽，后期可直接加装防护网避免杂物吸入叶道。建模过程中对各部件的装配间隙做了精准控制，叶轮与蜗壳的径向间隙、轴向窜动间隙都控制在合理范围内，既避免运行时出现刮蹭，也能减少间隙漏气带来的效率损失。从功能特性来看，这款鼓风机属于中低压离心送风设备，可稳定输出连续的低压气流，运行时的振动幅度小，对安装基础的承重要求不高，适合在小型生产线、实验室通风、设备配套冷却等场景使用，整机的结构拆解清晰，各部件的连接关系明确，可直接用于结构校核、装配模拟、安装指导等工程环节，也能作为同类风机改型设计的基础参考模型，在建模时对所有的安装配合面都做了公差预留的细节体现，比如轴承位的配合公差、法兰连接面的平面度要求，都能在模型的细节特征上找到对应设计依据，完全符合机械结构设计的工程规范。
