龙门式线性部件光学检测工作站

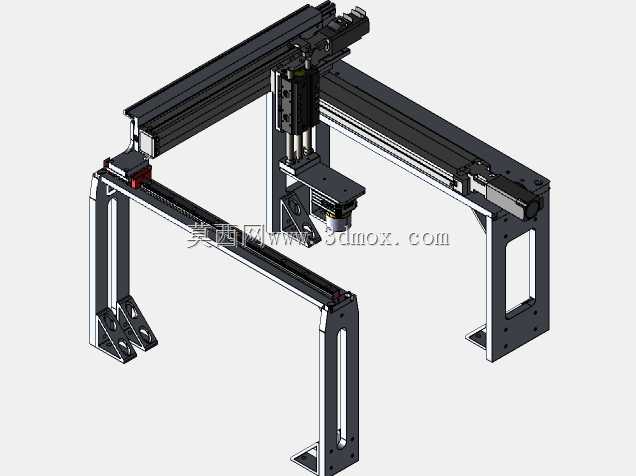

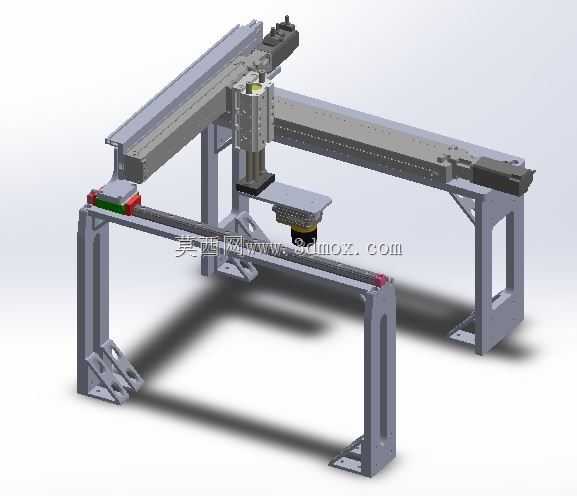

该检测工作站主要应用于精密电子零部件、小型机加工件、注塑组件的生产制程终检环节，可嵌入自动化产线末端，也可作为独立检测工位完成离线抽检与全检作业，替代人工目视检测完成尺寸测量、外观缺陷筛查、装配到位度判定等检测任务，适配3C电子、汽车小零部件、精密五金等行业的批量检测需求，能有效降低人工检测的漏检率与判定误差，提升产线检测环节的一致性与效率。设备采用龙门式双支撑机架结构，X向与Y向均采用线性传动模组搭建运动平台，Z向采用紧凑型圆柱结构运动轴，整体运动行程覆盖常规小型零部件的检测范围，可适配最大幅面300mm以内的工件检测需求，机架底部预留标准安装孔位，可直接固定于工业铝型材工作台或混凝土地面，安装时需保证机架台面水平度偏差不超过0.1mm/m，避免长期运行影响传动精度与检测结果。设备搭载的光学检测系统集成高分辨率工业镜头与同轴光源，可根据工件材质与检测需求调整光源亮度与拍摄焦距，运动系统可带动光学组件沿X、Y、Z三个方向精准移动，完成工件全区域的扫描拍摄，检测数据可直接对接产线MES系统，实现检测结果的实时上传与不合格品的标记联动。设计过程中优先考虑运动稳定性与检测精度，龙门架采用加厚方通焊接后经时效处理消除内应力，避免长期运行出现机架变形，线性模组选用密封式结构，可适配车间多尘的生产环境，降低粉尘进入传动结构造成的磨损，Z轴紧凑结构设计有效缩减了设备整体竖向占用空间，降低了设备对车间安装层高的要求，走线全部采用拖链内置排布，避免运动过程中线缆拉扯造成的故障，设备两侧预留维护开口，可快速完成传动部件的润滑保养与光学组件的清洁维护，整体结构兼顾运行可靠性与维护便捷性，适配工业现场长时间连续运行的使用需求。
