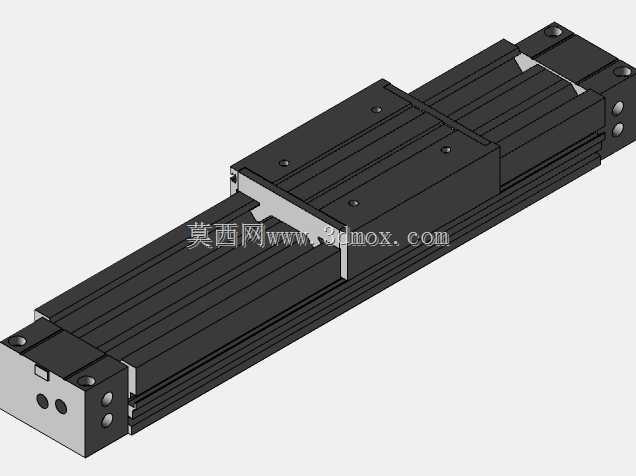

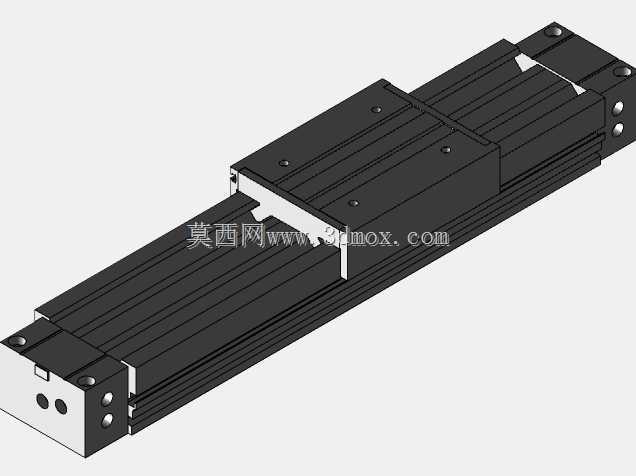

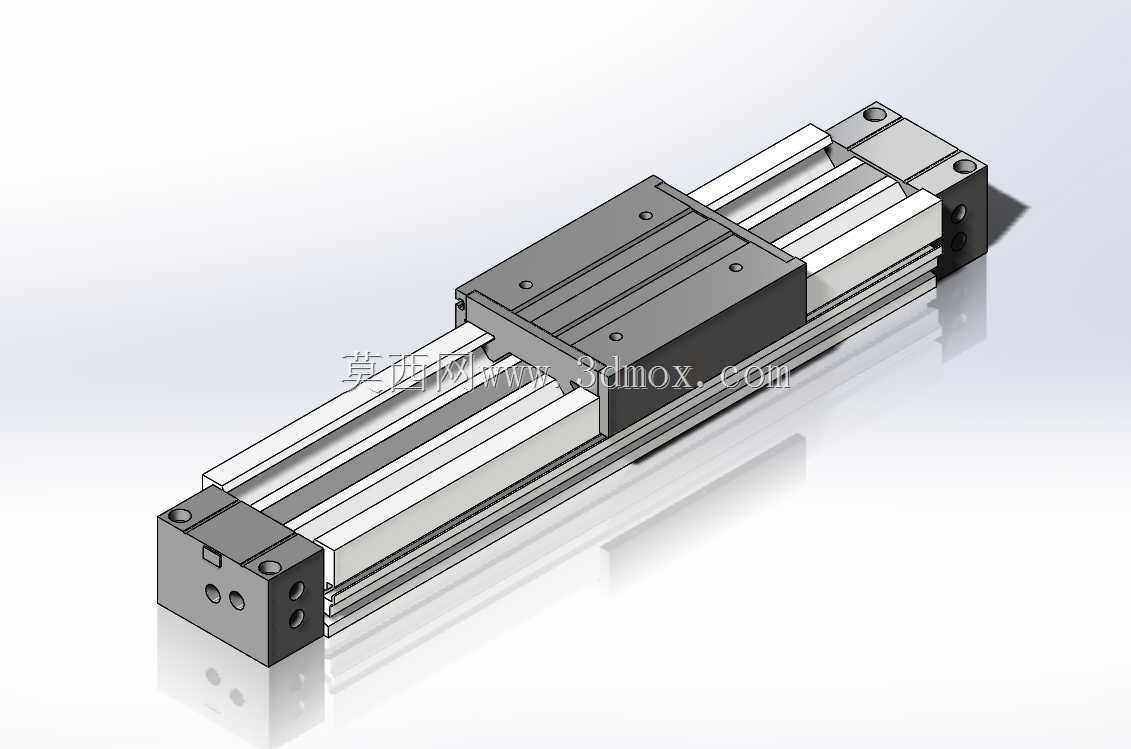

SMC型MY1M系列机械式无杆线性滑台

　　这款无杆线性滑台在自动化产线的布局里，属于占用空间极小的直线执行单元，和常规带活塞杆的气缸不同，它的整体长度几乎和有效行程等长，不会出现活塞杆伸出后占用额外安装空间的问题，在3C电子组装、包装物料移送、小型工件分拣这类对安装空间有严格限制的工位上，适配性远高于传统气缸。从实际使用场景来看，它可以直接作为短距离直线移送的执行端，搭配两端的液压缓冲器，就能实现行程端点的软着陆，避免高速移送时工件因为刚性冲击出现移位、磕碰，也能降低滑台自身的结构损耗，延长设备的维护周期。

　　从结构设计逻辑来看，这款滑台采用了机械式耦合的无杆结构，滑块和缸筒内部的活塞通过刚性连接结构联动，不存在磁耦式无杆气缸容易出现的脱耦、负载打滑问题，能承受更大的侧向负载，在需要搭载小型吸盘组、微型气动夹爪或者视觉检测相机的工位上，不用额外加装导向轴就能保证运行的直线度。缸体本身采用了一体化挤压成型的铝合金型材，型材本体直接加工出了高精度的导向基准面，滑块部分的导向副和缸体型材的导轨面直接配合，省去了额外加装外置导轨的安装步骤，安装时只需要保证缸体安装面的平面度在公差范围内，就能保证滑台运行的顺畅度，不会出现卡滞、爬行的问题。

　　在安装边界的设计上，这款滑台的两端端盖采用了对称式布局，进气口可以根据实际气路排布的方向选择从端盖侧面或者端面接入，不用额外定制转接气路板，现场装配时的灵活度很高。滑块的安装面预留了标准的内螺纹安装孔，孔位间距符合通用气动滑台的安装尺寸规范，和市面上同规格的无杆滑台安装孔位完全兼容，设备改造替换时不用重新加工安装板，能大幅缩短现场改机的停机时间。缸体的背面和底面都预留了T型槽安装位，既可以从底部用螺栓直接锁在设备安装板上，也可以从侧面用T型螺母配合压板固定，适配不同的设备机架安装条件，不管是铝型材机架还是钢板焊接的机架，都能找到合适的固定方式。

　　从功能特性来看，这款滑台的密封结构采用了多层防尘密封设计，滑块和缸筒的配合缝隙处装有防尘刮片，能阻挡车间环境里的粉尘、切削液碎屑进入缸体内部，在有少量粉尘的机加工上下料工位、或者有包装碎屑的包装工位上，也能稳定运行，不会因为异物进入出现密封件磨损、漏气的问题。滑台的气路接口采用标准的G1/8螺纹，能直接和常规的气动快插接头匹配，不用额外做螺纹转接，气路连接的效率很高。另外，滑台的滑块侧面预留了磁性开关的安装槽，可以直接加装常规的磁性感应开关，检测活塞的运行位置，给控制系统提供到位信号，不用额外设计外置的位置检测支架，进一步简化了设备的结构设计。

　　在选型适配的时候，需要注意这款滑台的侧向负载承受能力和运行速度相关，高速运行时要适当降低负载重量，避免导向面出现偏磨。如果是垂直安装使用的场景，需要搭配平衡结构或者选用带锁的版本，避免断气时滑块下滑出现安全隐患。另外，安装时要保证缸体的直线度，不能强行扭曲安装，否则会导致导向副的磨损加剧，缩短滑台的使用寿命。这款滑台的有效行程覆盖了短距离移送的常用区间，对于行程在200mm以内的直线移送工位，它的结构紧凑性、负载能力和安装便捷性，都比传统的活塞杆气缸搭配导向轴的组合更有优势，能大幅简化设备的结构设计，减少装配的工作量。
