自动化装配线气动夹持执行机构

　　这套夹持执行机构主要面向3C电子、小五金零部件的自动化装配工位设计，常见于多工位转盘装配机、直线式装配流水线的上下料与工件移位环节，负责在装配工序间完成待装工件的抓取、定位转移与姿态保持，替代人工完成重复性的工件取放动作，适配节拍在3-6秒每工位的中速装配产线，可兼容外形尺寸在50mm80mm范围内的块状、带安装孔位的小型结构件。

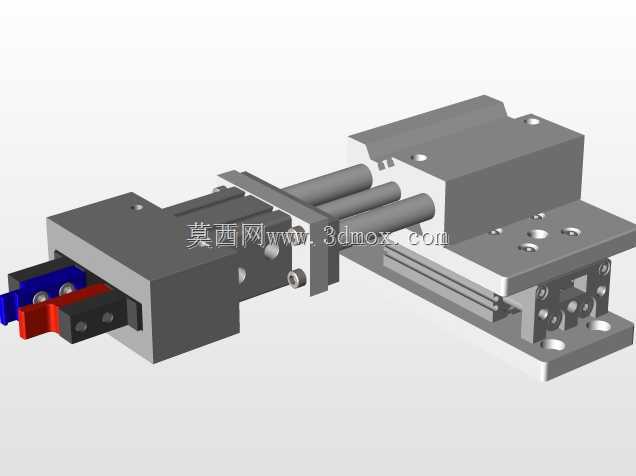

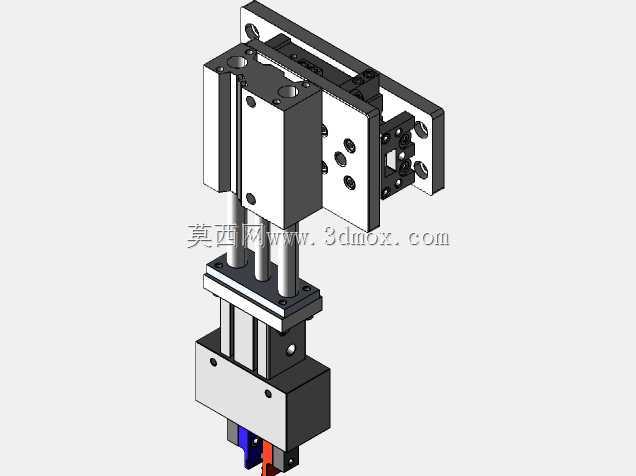

　　从结构布局来看，整套机构采用立式堆叠的安装逻辑，底部为标准气动滑台安装位，可直接固定在生产线的移位模组或者工位支架上，中间的双导杆顶升气缸负责提供夹持模块的升降行程，行程预留30mm的安全余量，避免夹持工件升降过程中与下方工装、输送线轨道发生剐蹭；上部的夹持模块采用平行夹爪的衍生结构，夹指安装面预留了多组M4螺纹孔位，可根据待夹持工件的外形更换定制化夹指，无需改动主体安装结构即可快速适配不同规格的工件，夹指开合行程单边15mm，可覆盖同系列不同尺寸工件的夹持需求。

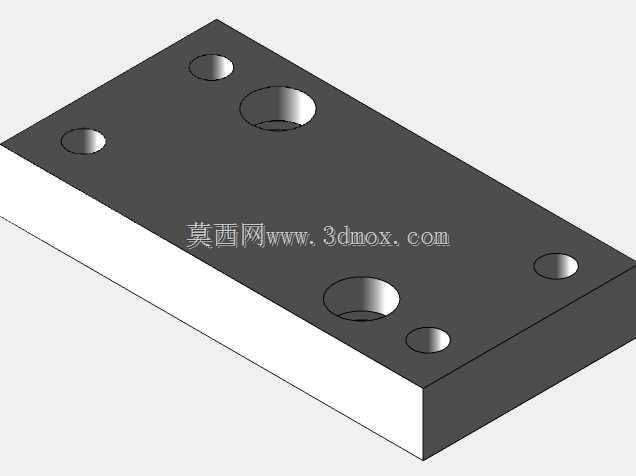

　　设计过程中优先考虑了工位的安装边界约束，整套机构横向最大外轮廓尺寸控制在120mm180mm范围内，竖向总高度在收缩状态下为210mm，伸出状态下最大高度240mm，安装底座的孔位按照常用的40mm铝型材安装间距设计，可直接通过T型螺栓固定在标准工业铝型材支架上，不需要额外加工转接板，减少现场安装的调整工作量。气路接口全部布置在机构后侧，避免管线随机构动作时与周边设备发生缠绕，所有气动元件的选型均采用市面通用的标准规格，后期维护更换备件不需要单独定制，降低产线的运维成本。

　　在功能实现上，这套夹持机构除了基础的开合夹持与升降动作外，上部的安装板还预留了传感器安装位，可加装磁性开关检测夹爪的开合到位状态、顶升气缸的升降到位状态，信号直接接入产线的PLC控制系统，实现动作的闭环反馈，避免出现夹空、工件未夹紧就移位的异常情况。夹指的夹持面预留了聚氨酯垫片的安装槽，夹持金属工件时可更换防滑垫片，既避免夹伤工件表面，也能提升夹持摩擦力，防止高速移位过程中工件脱落。

　　实际产线应用中，这套机构可搭配横向移位模组完成工件从输送线到装配工装的转移，也可固定在转盘工位上完成装配过程中的工件压紧与定位，针对带定位孔的工件，还可在夹指上加装定位销，在夹持的同时完成工件的初定位，减少后续装配工序的对位调整时间。结构设计上所有运动部件都做了限位设计，气缸行程两端都加装了缓冲垫，降低机构高速动作时的冲击与噪音，长期运行下的结构稳定性更好，适合两班倒的连续生产场景。
