基恩士IV500CA视觉传感器安装防护结构

　　这套安装防护结构主要适配铝挤压框架搭建的自动化产线工位，在3C电子零部件检测、包装线外观校验、小型五金件尺寸分选这类需要视觉定位检测的场景中使用频率很高。现场工况里，铝型材框架搭建的工位往往伴随切削液飞溅、铝屑粉尘飘散、工位旁操作人员误碰的风险，裸露的视觉传感器镜头一旦沾附粉尘或被磕碰，直接会导致检测精度下降、误判率飙升，严重时甚至会刮花镜头镜片造成硬件损坏，因此配套的安装与防护结构是视觉检测工位落地时必不可少的配套组件。

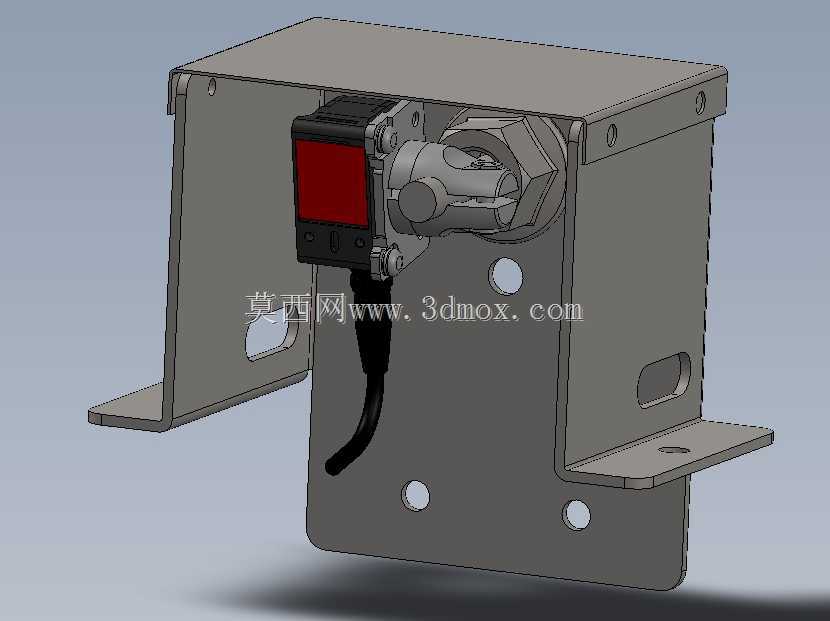

　　整套结构分为安装底座与不锈钢防护罩两个核心部分，安装底座直接卡接在铝挤压框架的型材槽内，不需要额外在型材上打孔攻丝，调整工位时只需要松开T型螺栓就可以沿着型材槽滑动调整位置，适配不同检测距离的调校需求。底座上的传感器安装位做了定位止口设计，传感器装入后可以保证光轴与安装基准面的垂直度公差控制在0.1mm以内，避免安装倾斜导致的视场偏移，减少现场调校的反复调整工作量。底座上预留的走线槽刚好可以容纳传感器的通讯线缆与供电线缆，线缆从底座下方穿出后可以直接沿着铝型材的槽内布线，避免线缆外露被设备运动部件剐蹭扯断。

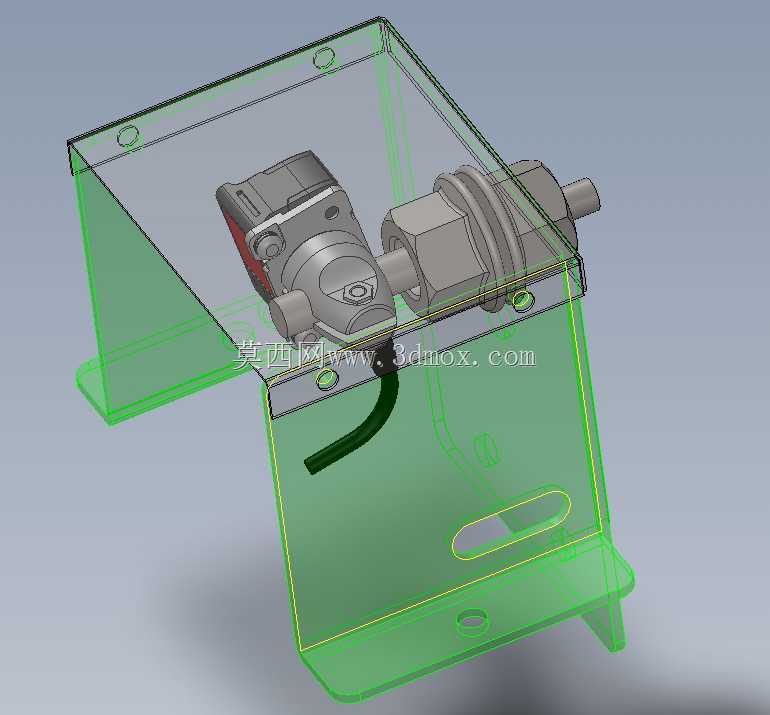

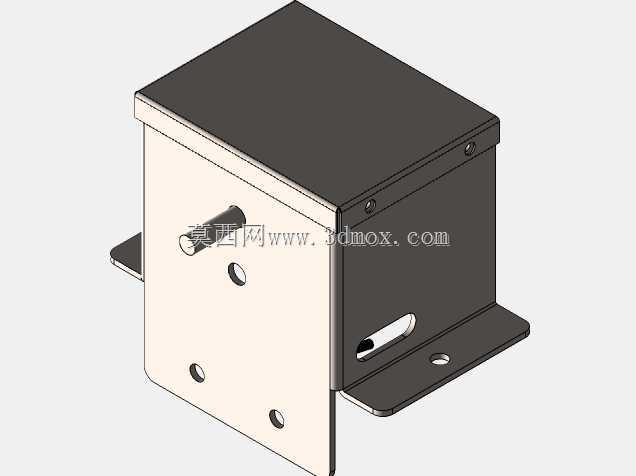

　　防护罩采用折弯成型的不锈钢薄板制作，整体为半包围结构，正对传感器镜头的位置做了开口设计，不会遮挡镜头的检测视场，同时可以从上方、侧方三个方向阻挡飞溅的切削液、飘散的铝屑，也能避免工位旁的工具、物料意外磕碰传感器本体。防护罩的折弯边缘做了卷边处理，没有尖锐的毛边，现场安装调整时不会划伤操作人员的手部。防护罩与底座之间采用快拆螺丝固定，需要清洁镜头或者更换传感器时，只需要拧下两颗固定螺丝就可以取下防护罩，不需要拆卸整个安装底座，日常维护的操作效率很高。

　　从安装边界来看，整套结构在铝型材框架上的安装占用空间很小，沿型材长度方向的安装尺寸仅为120mm，垂直于型材方向的伸出长度为80mm，高度方向尺寸为90mm，不会占用过多的工位安装空间，即使是排布紧凑的多传感器检测工位，也可以相邻安装不会出现干涉。防护罩的内壁与传感器本体之间预留了15mm的间隙，既可以避免结构共振传导到传感器影响成像稳定性，也预留了传感器接线、调整焦距的操作空间，不需要拆下传感器就可以完成焦距微调操作。

　　设计过程中重点考虑了现场工况的适配性，不锈钢材质的防护罩可以适配多数工业现场的腐蚀环境，即使长期接触切削液、车间潮气也不会出现锈蚀掉屑的问题，不会额外产生污染源影响检测工位的洁净度。安装底座的连接孔位做了长圆孔设计，传感器安装时可以在前后方向做±5mm的位置微调，配合铝型材槽的滑动调整，可以覆盖不同焦距镜头的工作距离需求，不需要针对不同检测距离重新加工安装件。整套结构的所有棱角都做了倒角处理，没有突出的尖锐结构，避免在设备运行过程中剐蹭到经过的工件或者运动的机构部件。在实际产线应用中，这套结构可以将视觉传感器的现场故障发生率降低六成以上，日常维护的时间也能缩短一半，不需要频繁清理镜头表面的积尘，也不用担心意外磕碰造成的硬件损坏。
