小型液压挖掘臂结构设计方案

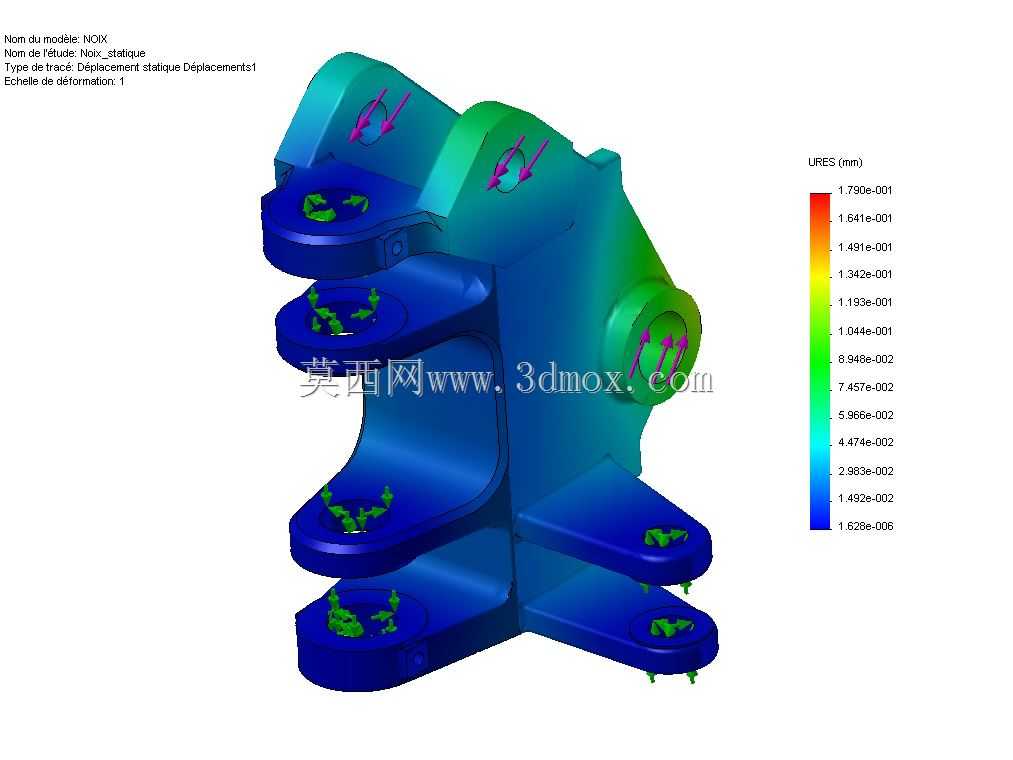

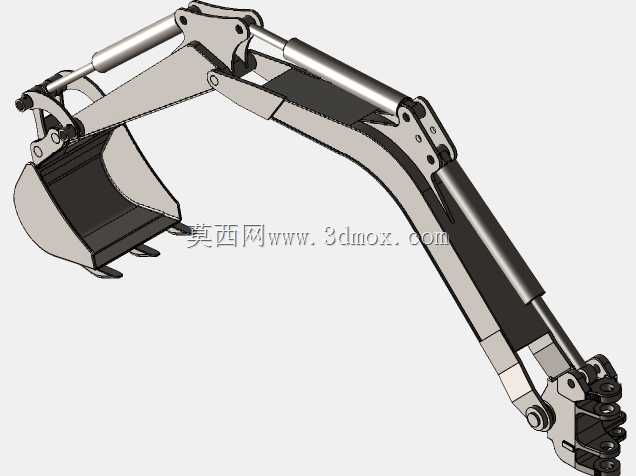

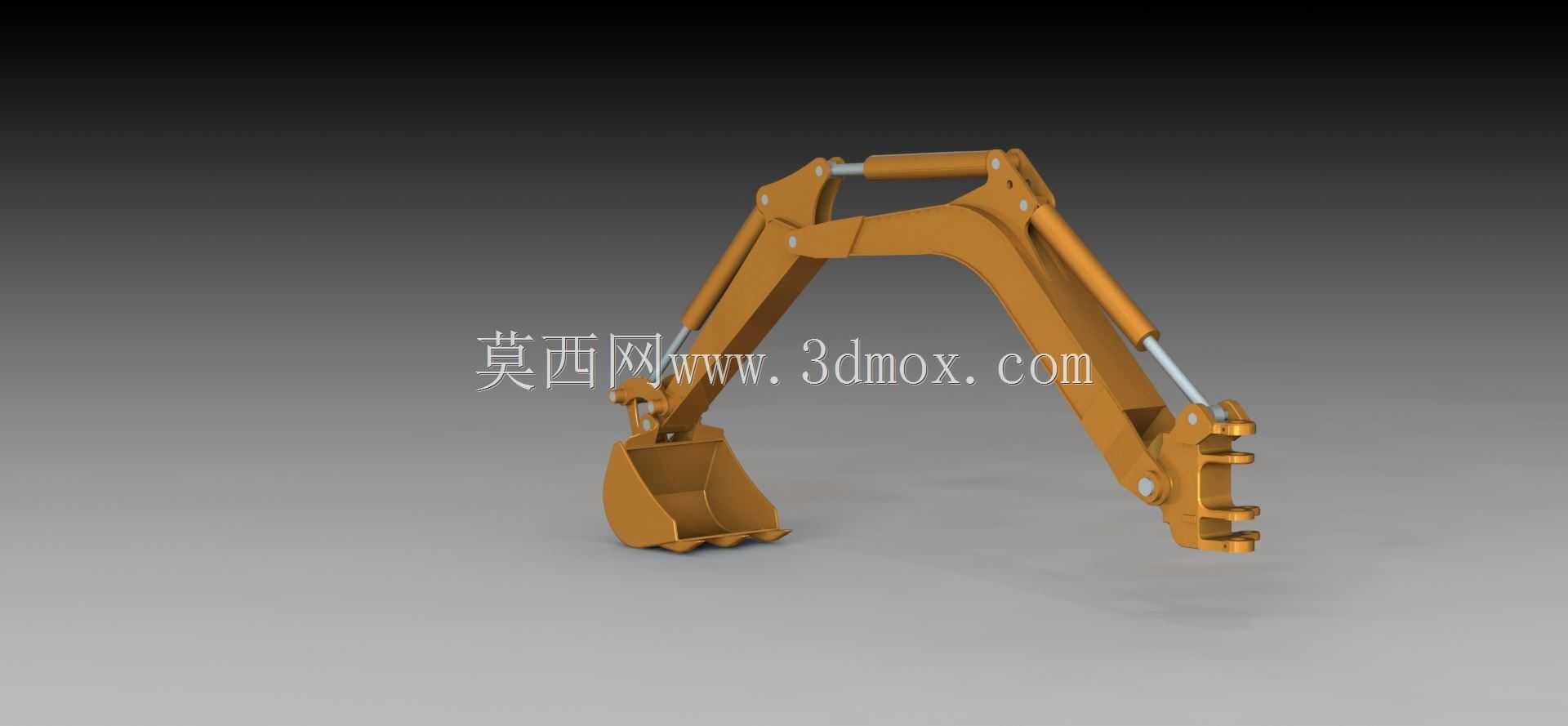

这款小型挖掘臂是适配微型挖掘设备的核心工作执行装置，主要面向狭小空间作业场景设计，可搭载于小型履带式挖掘机、轮式微型挖掘机，或是固定式破碎、挖掘作业工位，广泛应用于城镇管网沟槽开挖、老旧小区改造土方作业、园林苗木移栽挖坑、室内拆除破碎、农田水利渠系修整等大型挖掘设备无法进入的作业场景，能够在有限回转半径内完成常规的土方挖掘、物料装载、地面破碎、沟渠清淤等作业任务，相比大型挖掘工作装置，其作业灵活性更强，对作业场地的空间要求更低，同时具备更低的作业能耗与更便捷的维护特性。从功能特性来看，该挖掘臂采用经典的三节臂铰接结构，包含动臂、斗杆、铲斗三个核心作业部件，搭配两组液压油缸分别驱动斗杆摆动与铲斗翻转，配合主机端的动臂驱动油缸，可实现多自由度的复合动作，能够完成抬升、下挖、收斗、卸料等连贯作业循环，铲斗采用耐磨钢结构设计，斗齿布局适配常规黏土、砂土、松散碎石的挖掘作业，铰接位置均设计有销轴安装位与润滑注油通道，可保障长期往复摆动下的结构耐磨性能，降低作业过程中的结构磨损风险。在设计思路上，该结构优先保障作业覆盖范围与结构强度的平衡，通过对各臂段长度比例的优化，在有限的臂展尺寸下实现更大的挖掘深度与卸料高度，同时对各铰接点的受力进行了针对性强化，臂体采用箱型焊接结构设计，在降低整体自重的同时保障结构抗扭、抗弯强度，避免重载挖掘工况下的臂体变形问题。从安装边界来看，该挖掘臂的根部设置有标准化的连接法兰与铰接耳板，可直接匹配对应吨位主机的工作装置连接接口，液压管路的布置沿臂体内侧走线，既能够避免作业过程中物料剐蹭损坏管路，也预留了足够的管路活动余量，适配各油缸全行程摆动时的管路位移需求，整体结构紧凑，安装后不会超出微型主机的宽度边界，能够保障设备在狭窄巷道、楼宇间隙等场景下的通行能力，各运动部件的摆动行程均设置有机械限位结构，可避免油缸超行程伸出导致的结构干涉问题，提升作业过程中的安全性与可靠性。
