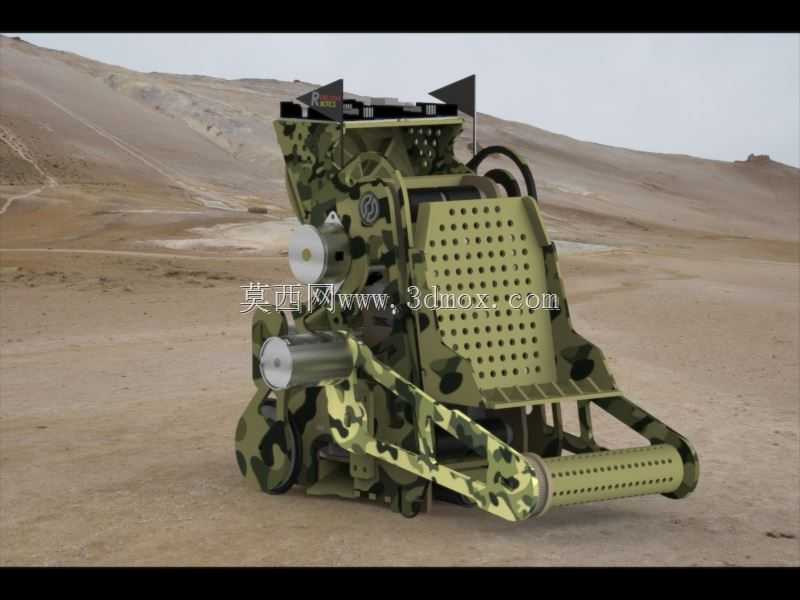

迷彩履带式野外侦查作业机器人结构

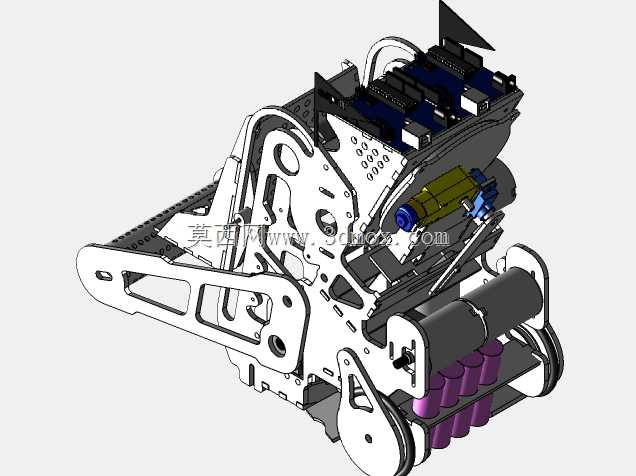

　　这款履带式移动作业平台的结构设计，核心围绕非结构化野外地形的通行需求展开，整体采用低重心布局，行走部分选用带防滑凸起的橡胶履带结构，接地比压控制在较低区间，能够在沙砾、泥泞、缓坡等复杂地表稳定行进，不会出现轮式结构常见的打滑、陷滞问题。从结构布局来看，整机的动力模块、承载框架、作业接口全部集成在履带架上方的主体舱内，两侧行走单元采用独立的动力输出设计，可通过两侧履带的差速实现原地转向，狭窄区域的机动灵活性远高于同尺寸的轮式平台，转向半径可压缩至整机长度的二分之一以内，适配林间、沟壑间的狭小通行空间。主体舱的外覆盖件采用带密集冲孔的防护板结构，一方面可以减轻整机自重，另一方面能够为内部的动力、控制模块提供通风散热通道，

　　同时避免行进过程中飞溅的碎石、枝桠撞击内部构件，防护板的安装采用快拆式卡扣结构，后期维护时无需完全拆解主体框架即可快速检修内部组件。前部延伸的辊轴结构除了作为履带的张紧支撑部件外，还可在翻越垂直障碍时起到导向支撑作用，能够辅助整机越过高度不超过前轮中心的垂直坎障，配合履带的大抓附力设计，爬坡角度可覆盖多数野外作业场景的坡度需求。整机的迷彩外观设计并非单纯的视觉处理，外覆盖件的涂装采用哑光防反光材质，在野外作业环境下可降低光学探测的识别概率，适配侦查、巡检类的作业场景需求。主体舱顶部预留了标准化的设备安装接口，可根据不同作业需求搭载侦查摄像头、环境探测传感器、小型作业机械手等功能模块，接口的安装孔位采用通用的工业安装间距设计，

　　无需额外改制结构即可完成不同功能模块的快速换装。从安装边界来看，整机的宽度控制在常规人行通道的通行尺寸范围内，可顺利通过多数人工修筑的狭窄步道、林间通路，整体高度在满足内部模块安装空间的前提下尽可能压低，降低行进过程中的侧翻风险，重心位置经过反复校核，停放在30度侧倾坡面上仍可保持稳定不倾覆。行走部分的张紧机构采用可调式偏心结构，履带使用一段时间出现松弛后，可通过调整偏心轴的角度快速张紧履带，无需拆解行走架结构，日常维护的操作门槛较低。两侧的动力输出端加装了密封防护端盖，可阻挡野外环境下的沙尘、泥水进入传动部件内部，延长传动组件的使用寿命。主体舱的后部预留了动力单元的维护开口，日常检查动力模块状态、补充能源时可直接通过后部开口操作，

　　无需掀开顶部的设备安装平台，不会影响顶部搭载的作业设备的固定状态。在结构强度设计上，主体框架采用一体化焊接的型材结构，承载能力可满足顶部搭载不同作业模块的重量需求，框架的受力点经过加强处理，长时间在颠簸地形行进也不会出现框架变形、焊缝开裂的问题。履带的材质选用耐磨损的合成橡胶，内部加设高强度抗拉帘线，在碎石路面长时间行走也不会出现履带断裂、过度磨损的问题，适配长时间野外连续作业的使用需求。
