桌面级小型三轴数控雕刻加工设备

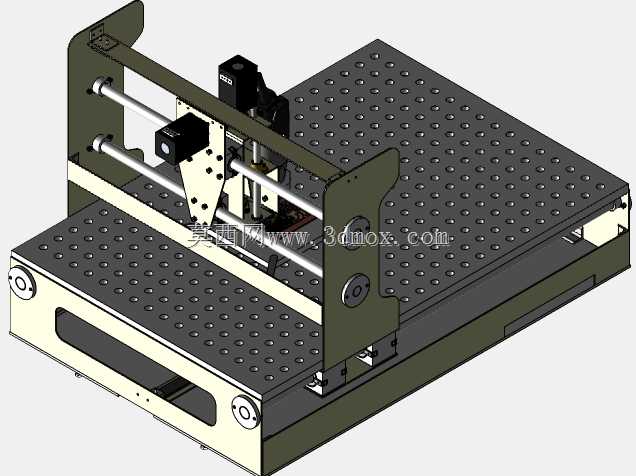

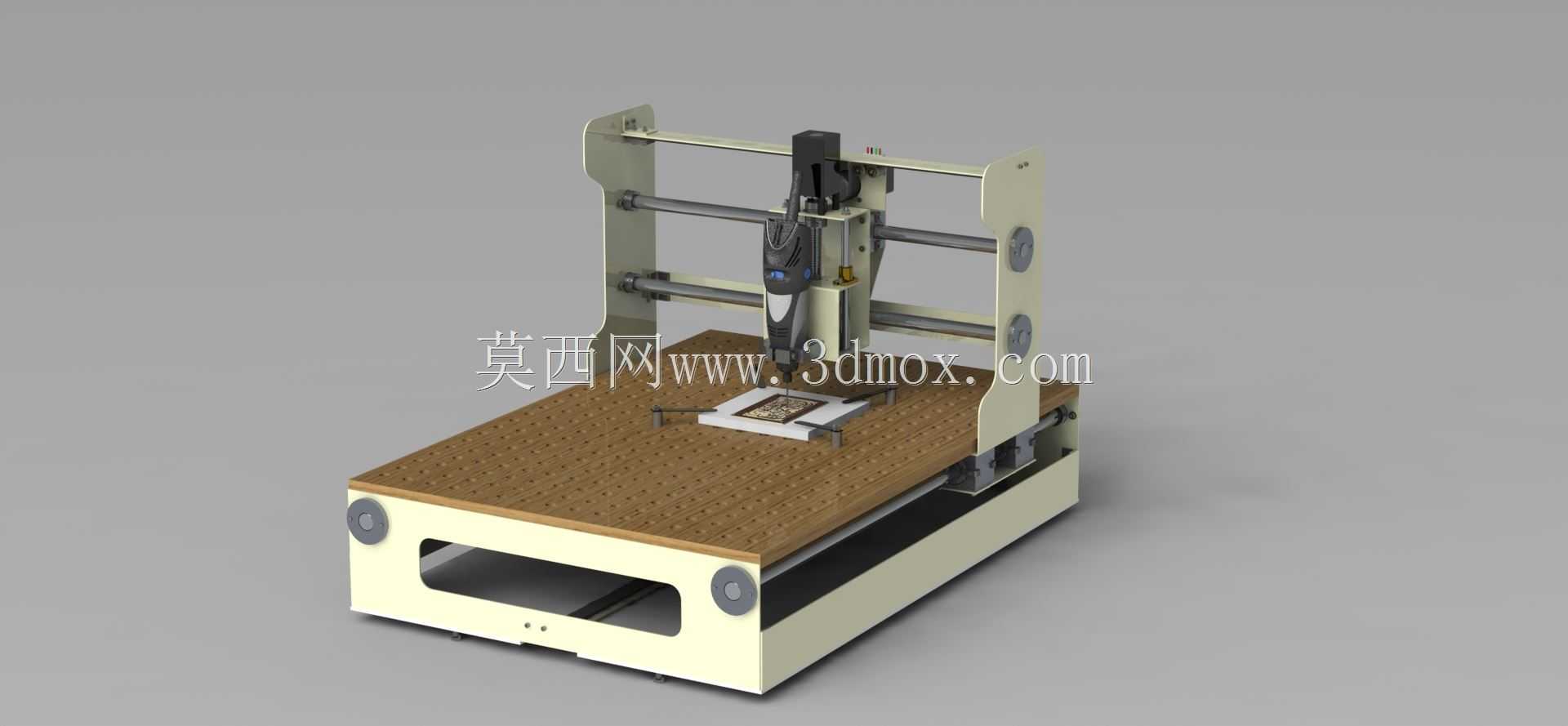

这款小型数控加工设备主要面向个人工作室、小型加工坊、创客空间以及教学实训场景设计，可覆盖软金属、亚克力、木材、PCB板、工程塑料等多种材质的小尺寸工件加工需求，能够完成平面雕刻、浮雕制作、轮廓铣削、钻孔攻丝、小型零件开料等多种加工作业，填补了大型工业机床占地空间大、操作门槛高、采购成本高带来的小型加工场景设备空白，适合小批量定制加工、手板制作、创意作品打样、教学实操演示等使用场景。设备采用龙门式三轴传动结构布局，Z轴搭载加工主轴组件，X轴负责带动龙门架实现横向进给，Y轴负责带动加工工作台实现纵向进给，三个运动轴均采用光轴导轨搭配滑动座的传动方案，传动阻力小、运行平稳，能够保证加工过程中的进给精度，避免出现走刀偏移、加工纹路错乱的问题。工作台面采用带密集定位孔的防滑耐磨板材制作，可搭配通用夹具快速固定不同形状的待加工工件，台面下方设置有镂空储物空间，可收纳加工刀具、夹具配件、常用工具等物品，提升桌面空间利用率。设备整体采用框架式钣金机身结构，侧方设置有调节手轮，可在设备断电或调试阶段手动调整各轴位置，方便进行对刀、工件位置校准等操作。设计过程中充分考虑桌面摆放的安装边界，整体占地面积仅相当于普通台式电脑主机大小，可直接放置在常规工作台面上使用，不需要额外做地基固定，设备运行时的振动幅度控制在较低范围，不会对周边摆放的物品造成影响。机身外壳做了圆角钝化处理，避免操作过程中出现磕碰划伤的问题，走线全部隐藏在机身框架内部，既提升了外观整洁度，也能避免加工过程中产生的切屑、粉尘落到线路上造成线路老化或接触不良的问题。主轴部分采用通用安装接口，可根据加工需求更换不同功率的主轴组件，适配不同材质的加工参数要求，设备的传动部件预留了润滑维护点位，日常保养操作简单，不需要复杂的拆解即可完成润滑、紧固等常规维护工作，能够有效延长设备的整体使用寿命。
