集成驱动式工业绳索牵引绞车结构设计

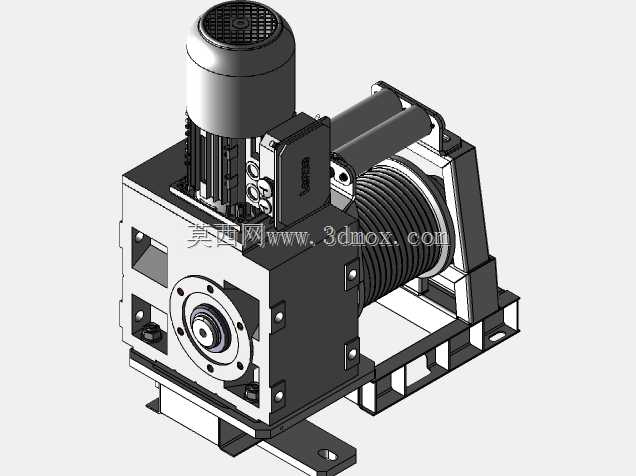

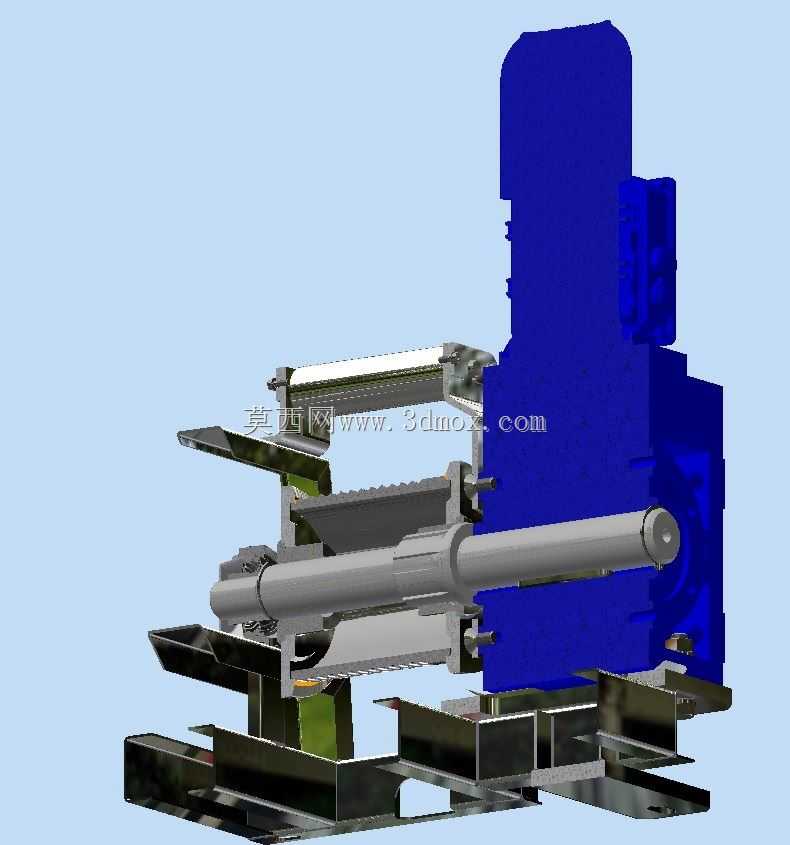

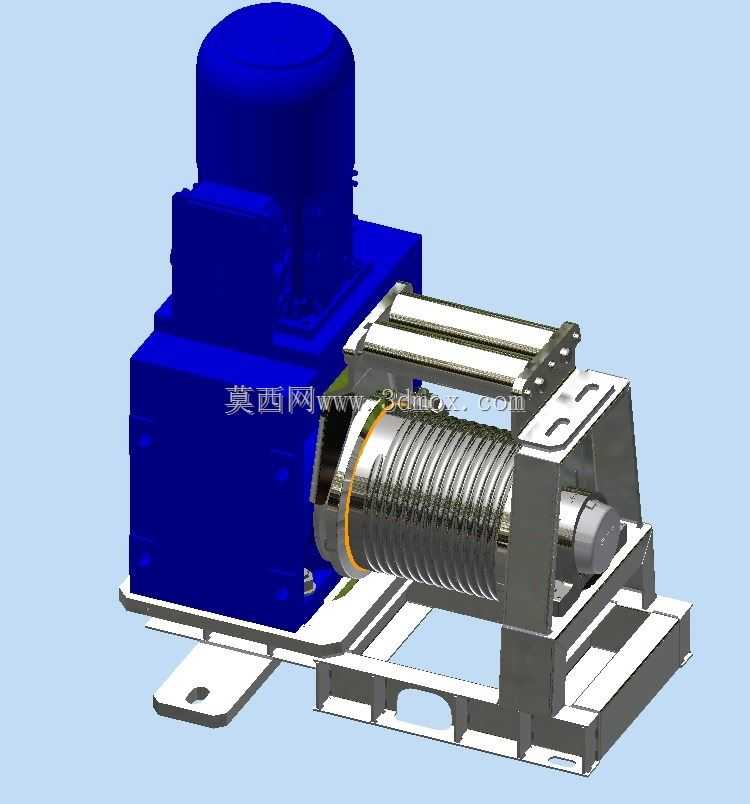

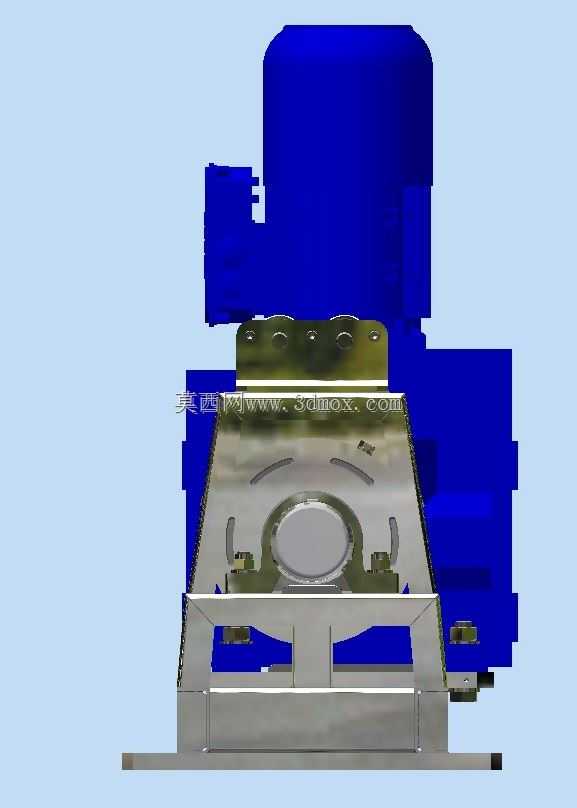

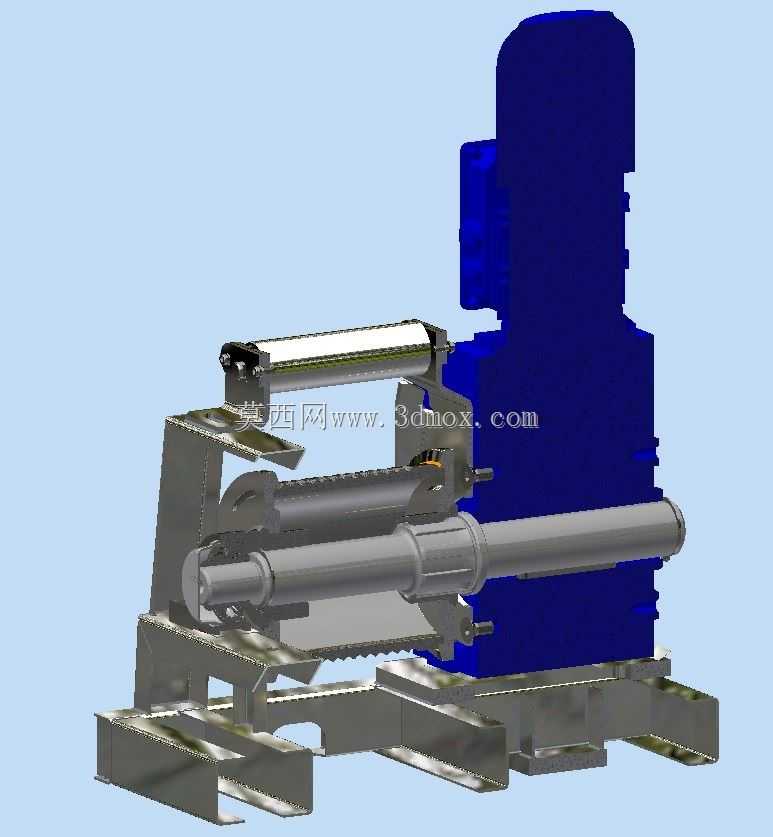

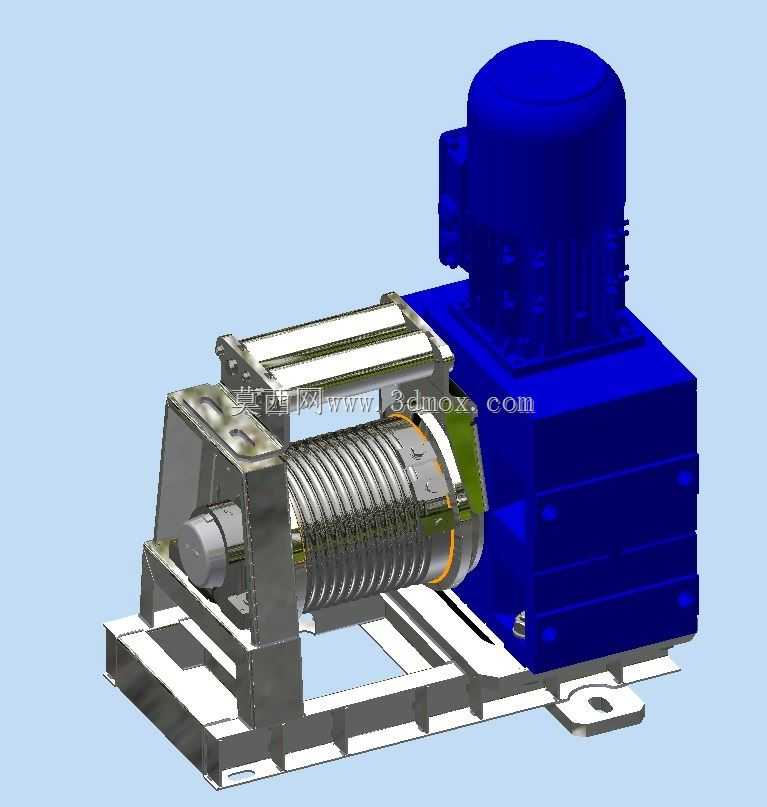

这款集成驱动式绳索绞车，主要面向工业生产场景中的重物牵引、垂直起吊、设备移位以及缆绳收放作业需求，可广泛适配车间内重型工装移位、仓储区域货物垂直吊运、工程现场小型构件牵引就位、舞台演出布景升降牵拉、船舶码头缆绳系泊收放等多类作业场景，能够在固定安装的工位上提供稳定的绳索牵引力，替代人力牵拉作业大幅降低作业强度，同时提升重载牵拉作业的可控性与安全性。从功能特性来看，该绞车将驱动单元、减速传动单元、卷筒总成、安装机架做了一体化集成设计，驱动端采用立式安装的动力单元直连减速结构，省去了额外的传动联轴器与外置传动支架，既缩减了设备整体占用空间，也减少了传动环节的功率损耗，动力传递效率更高；卷筒表面加工有连续的螺旋绳槽，能够引导绳索在收放过程中整齐排列，避免绳索乱绳、叠压导致的磨损加剧与牵引力波动问题，可适配多类纤维绳、钢丝绳的缠绕使用，根据绳索直径不同可匹配对应的额定牵引载荷，满足不同场景的牵拉负载需求。在设计思路上，这款绞车优先考虑了安装适配性与运行稳定性，整体采用底座式安装结构，机架底部预留有标准化的安装固定孔位，可直接通过螺栓固定在钢制安装基座、混凝土平台或者配套的移动架体上，无需额外制作复杂的转接安装件；设备的传动端做了全封闭的箱体结构设计，既可以阻挡作业环境中的粉尘、碎屑进入传动啮合区域，也能够储存润滑介质保障齿轮、轴承等传动部件长期稳定运行，降低日常维护的频次；设备侧面预留有控制元件的安装位，可直接集成行程限位、载荷检测等传感元件，实现收放行程限位、过载保护等安全功能，适配自动化作业线的联控需求。从安装边界与外形尺寸来看，该绞车整体结构布局紧凑，驱动单元竖直布置在箱体上方，卷筒沿水平方向延伸布置，整体宽度控制在可适配多数狭窄安装工位的范围，安装底座的孔位间距符合常规工业绞车的安装尺寸规范，可直接替换同规格的老旧绞车设备，无需对原有安装基础做大规模改造；设备运行过程中绳索的出绳方向可沿卷筒轴向垂直引出，也可通过配套的导向滑轮调整出绳角度，适配不同方向的牵拉作业需求，整体运行噪音低、传动平稳，长时间连续作业下的温升控制在合理区间，能够满足工业场景下高频次、长时间的作业使用要求。
