重型起重机承载支腿框架结构设计

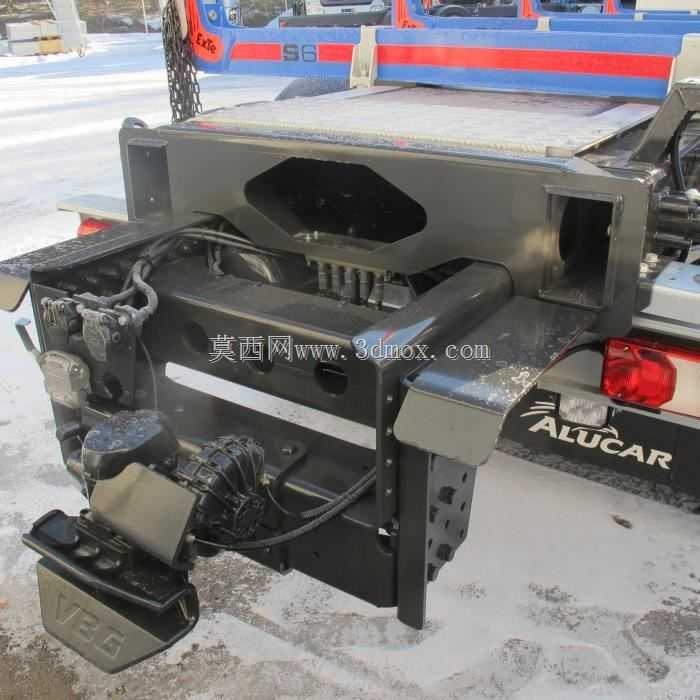

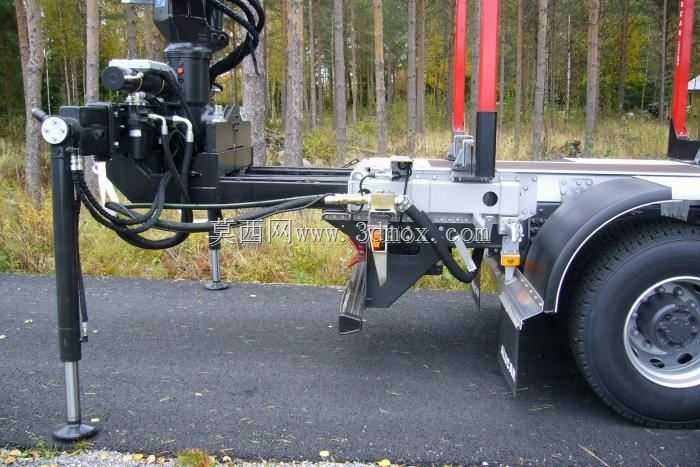

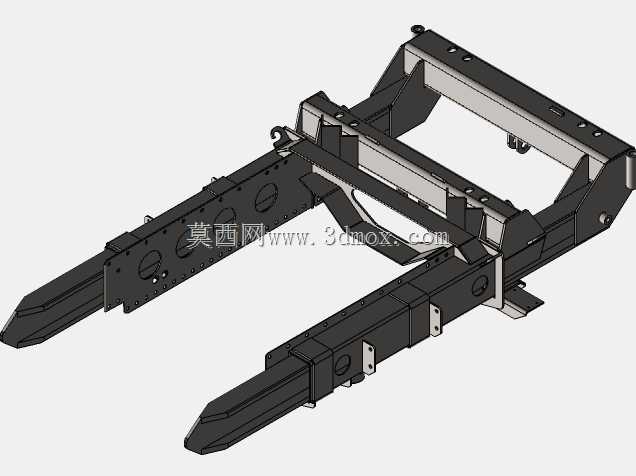

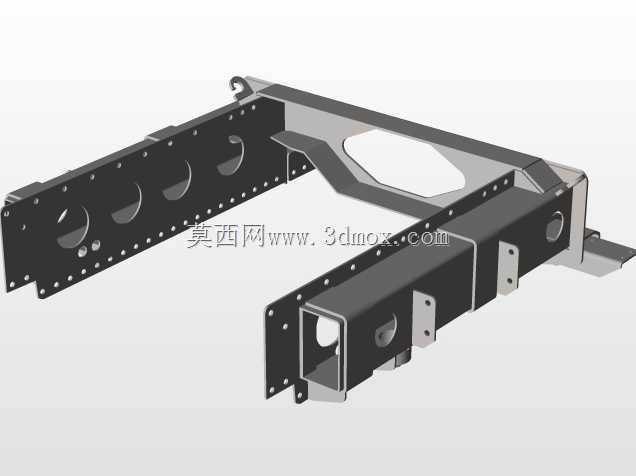

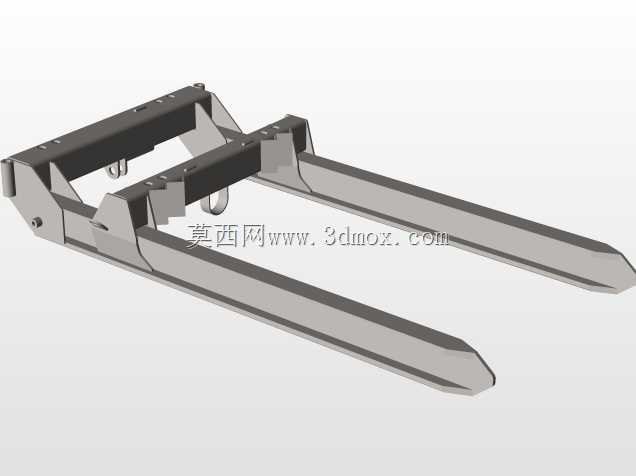

该结构为起重作业设备的核心承载支腿框架，主要应用于汽车起重机、越野轮胎起重机等移动式起重设备的下车承载系统，是连接起重作业上车机构与车辆行走底盘的关键传力部件，在起重作业过程中承担整机自重与吊载重量的全部载荷传递，同时为可伸缩支腿提供安装导向与承载支撑，是保障起重作业稳定性、避免整机倾翻的核心结构件。在实际作业场景中，该框架安装于车辆底盘中部位置，作业时配合可外伸的支腿结构扩大整机支撑跨距，将上车回转机构传递的垂直载荷、弯矩、扭矩均匀分散至各个支腿接地位置，非作业状态下框架可收纳伸缩支腿，满足车辆道路行驶的尺寸边界要求，适配复杂工地、厂区、野外作业等多场景的起重作业需求。从功能特性来看，该框架采用高强度钢板焊接成型的箱型梁组合结构，整体为对称式H型布局，两侧设置有高精度的伸缩支腿导向滑道，滑道内部预留有伸缩油缸安装位与支腿锁止机构安装孔位，可实现支腿的无级伸缩调整与不同伸出长度下的可靠锁止；框架上部设置有与上车回转支承连接的安装法兰面，法兰面加工有高精度的定位止口与阵列布置的连接螺栓孔，保证上车回转机构的安装同轴度与连接强度；框架下部设置有与车辆底盘大梁连接的固定安装座，可通过高强度螺栓与底盘大梁实现刚性连接，传递行驶过程中的冲击载荷与作业过程的工作载荷。设计过程中，整体采用等强度设计思路，针对载荷传递路径上的应力集中区域，如支腿滑道根部、回转支承安装座、底盘连接座位置，均设置有加强筋板与过渡圆角，避免焊接应力集中与作业过程中的疲劳损坏；两侧支腿滑道采用上下盖板加腹板的箱型截面设计，在保证结构抗弯抗扭强度的同时尽可能降低结构自重，滑道内壁预留有耐磨滑块安装槽，可安装高分子耐磨滑块降低支腿伸缩过程中的摩擦阻力，同时减少滑道磨损延长结构使用寿命；框架上的各类安装孔位均采用模块化设计，可适配不同吨位级别的起重作业上车机构与不同型号的车辆底盘，具备较强的通用性。从安装边界来看，该框架整体宽度适配常规重型车辆底盘的安装尺寸，两侧支腿完全收回时整体外廓尺寸满足道路通行的宽度要求，支腿完全伸出时可达到额定作业所需的最大支撑跨距，框架上部回转安装面的高度与上车机构的安装尺寸匹配，下部连接座的孔位间距与底盘大梁的标准安装孔位对齐，无需额外改装即可完成装配；框架上还预留有液压管路布置槽、电气线路走线孔以及作业照明、警示装置的安装位，可集成布置支腿伸缩油缸的液压管路与支腿状态检测传感器的线路，避免作业过程中管线被剐蹭损坏。
