手动链条传动软管卷盘结构设计

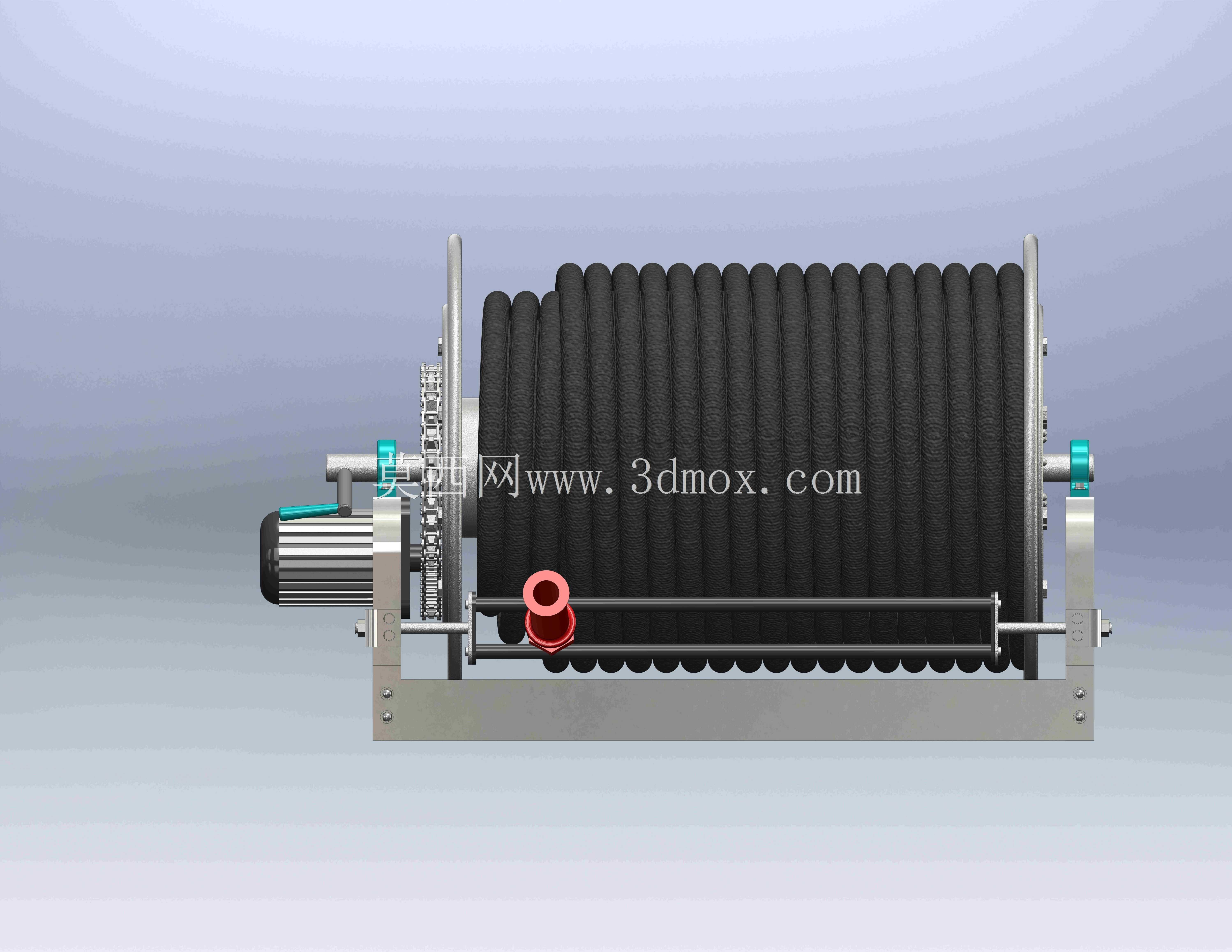

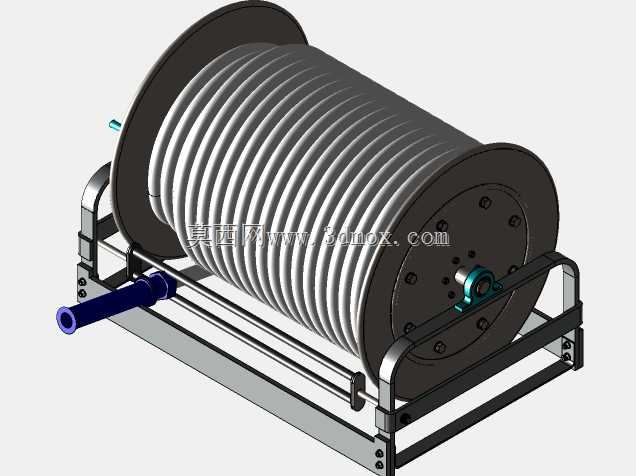

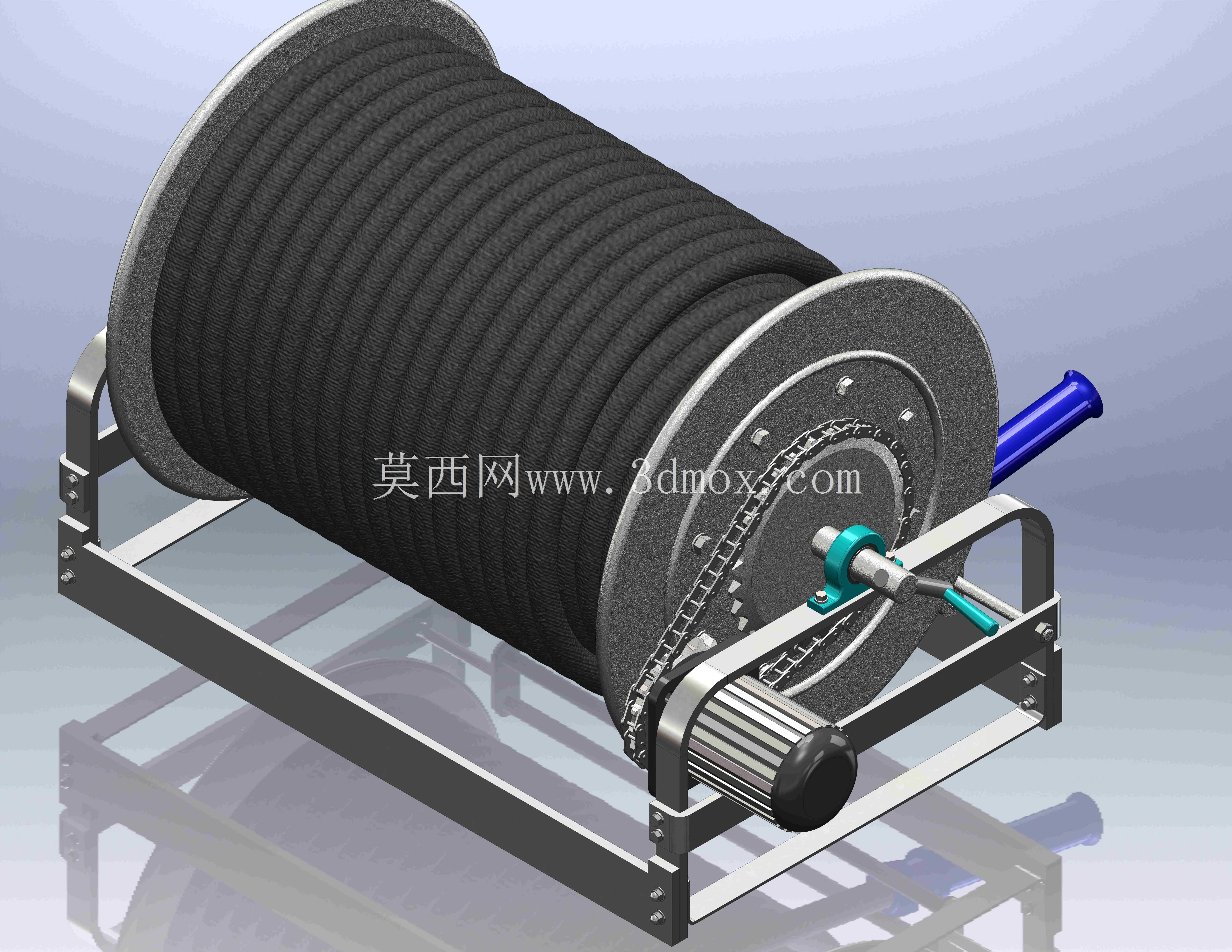

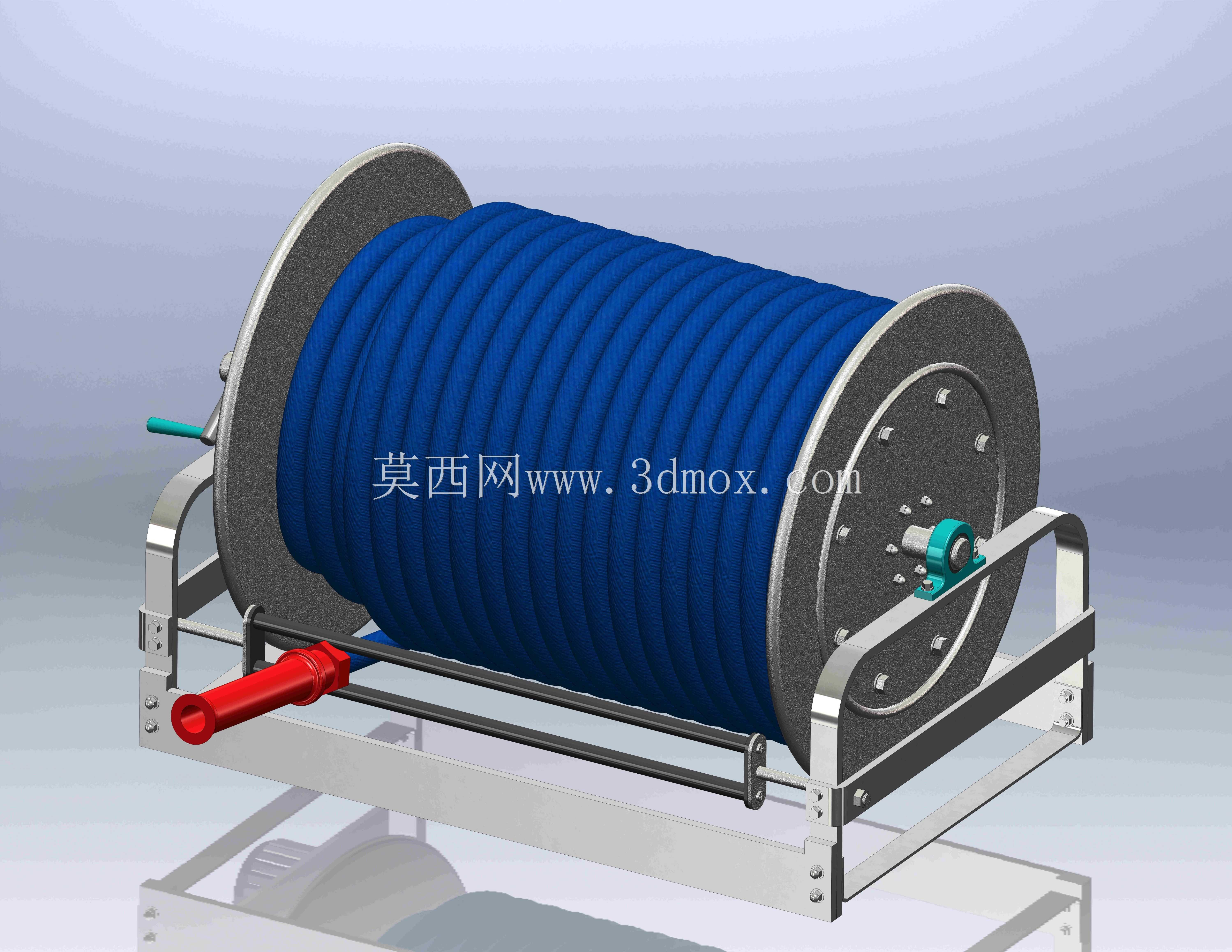

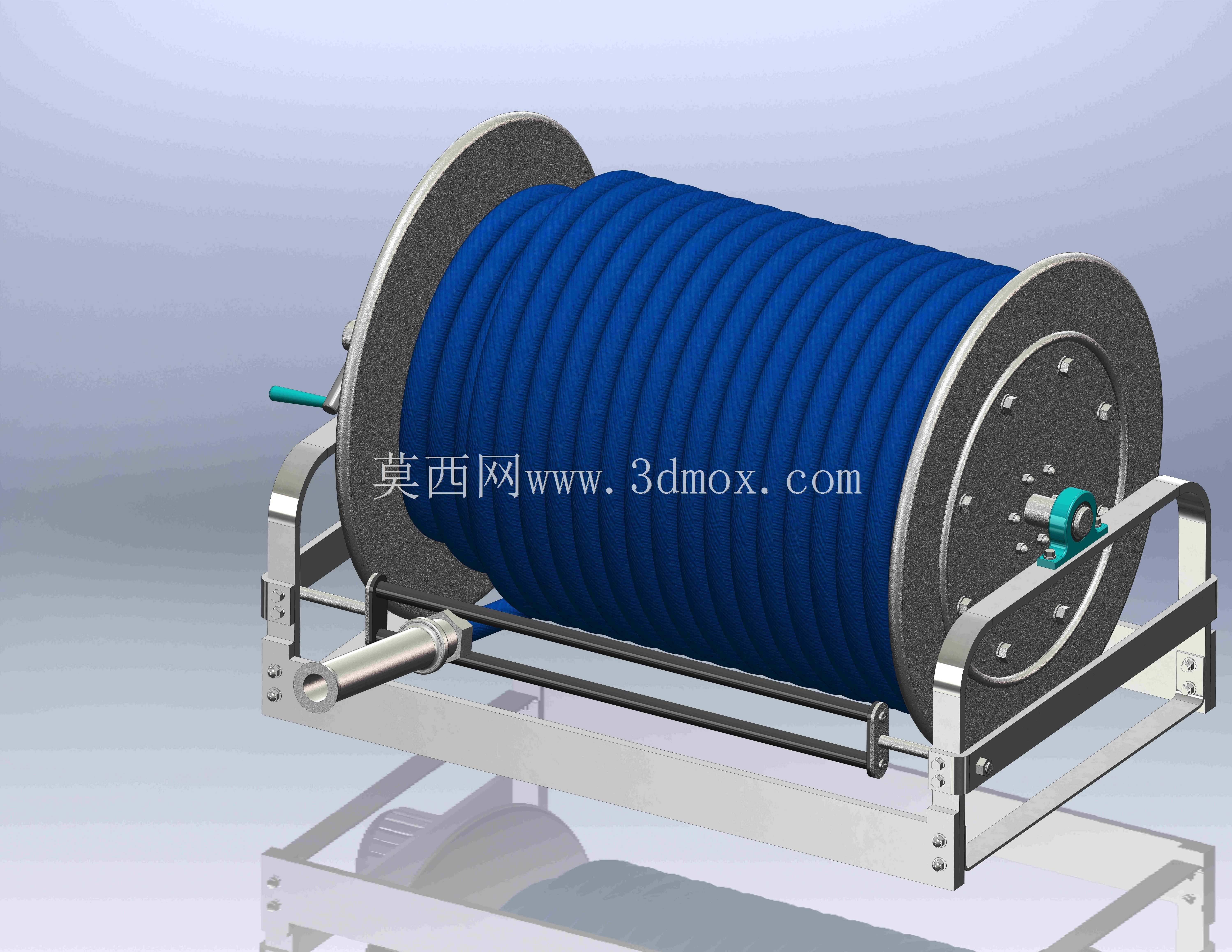

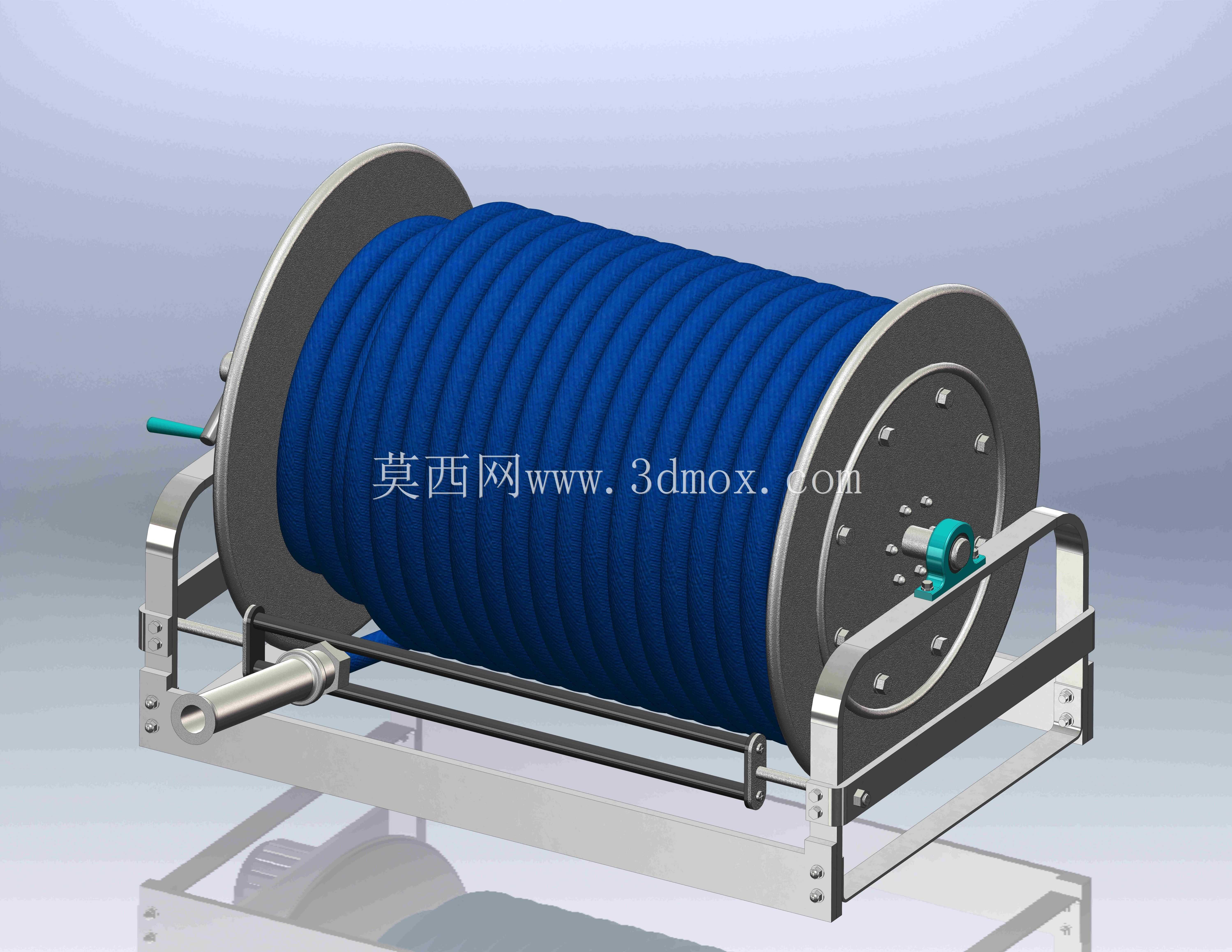

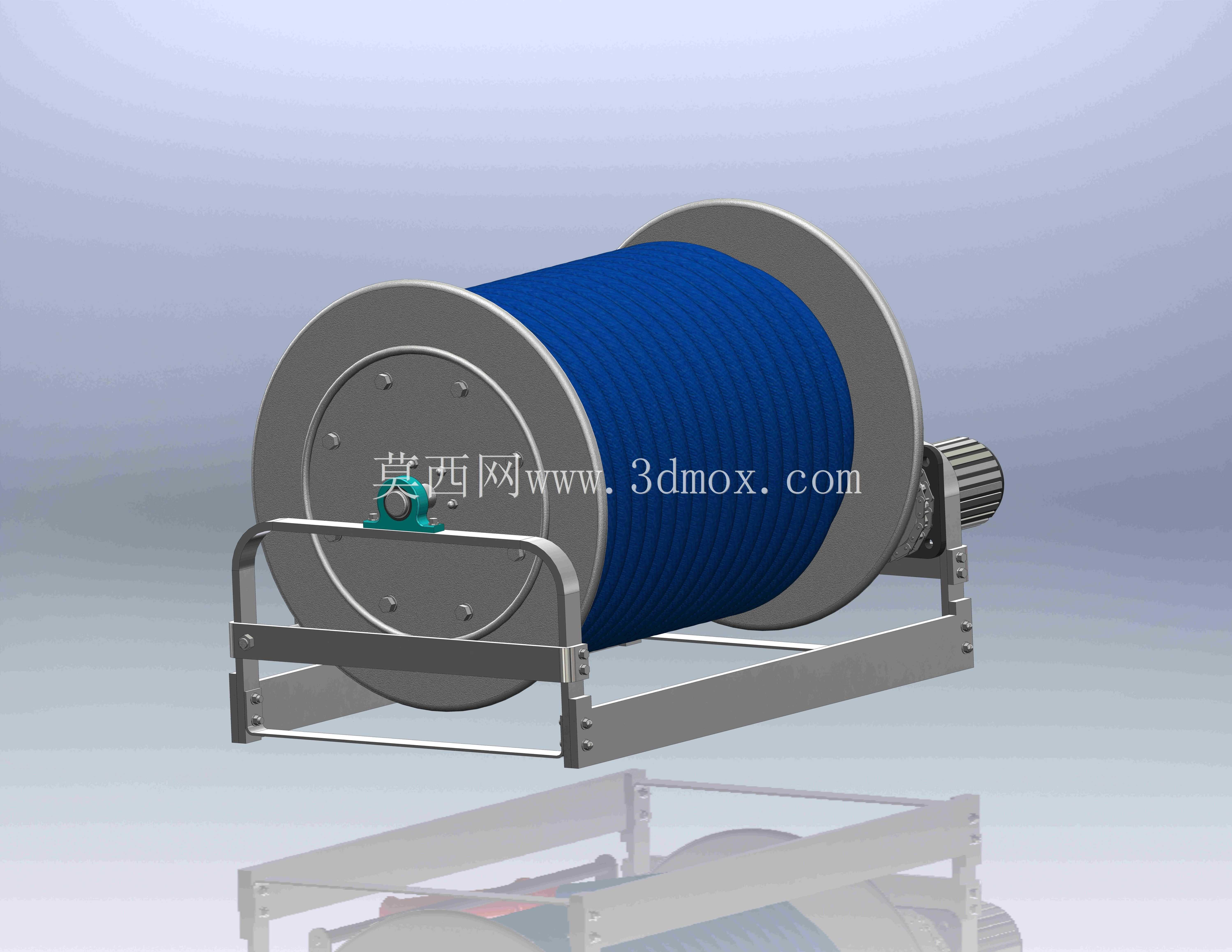

该款手动链条传动软管卷盘主要面向户外作业、应急救援、农林灌溉、小型工程施工等场景的柔性管路收纳需求，可适配高压输水软管、消防水带、气动软管、低压输油胶管等多种柔性管线的规整收纳与快速收放作业，解决长距离管线拖拽后杂乱缠绕、收纳不便、易折损老化的行业痛点，在无外接动力的野外作业场景下具备极强的适配性。设备整体采用框架式承托结构，底部为矩形方管焊接成型的安装基座，基座预留四个对称分布的螺栓固定孔位，可直接固定在作业车辆货厢、固定作业工位地面或者移动拖车架上，安装边界规整，无需额外定制复杂连接支架，适配多数常规作业场景的安装空间要求。核心卷绕筒体采用两端带挡边的辐板式结构，筒体表面做圆弧过渡处理，避免收卷过程中剐蹭软管外覆层，两端挡边直径大于筒体卷绕最大直径，可保证软管多层有序排列，不会出现侧向滑脱的问题，筒体中心贯穿转动主轴，主轴两端通过带座轴承固定在两侧框架立板上，转动阻尼均匀，收放过程无卡滞异响。传动部分采用单排滚子链传动结构，主轴端安装大直径从动链轮，侧方操作端安装小直径主动链轮，链轮之间通过张紧度适配的链条连接，主动链轮同轴连接带防滑握柄的手动摇臂，摇臂上设置可自动复位的止动棘爪，与机架上的棘轮结构配合，可在收卷至任意长度时实现即时锁止，避免软管受拉力作用反向松脱，摇臂握柄采用绝缘防滑材质包裹，长时间操作不易打滑疲劳。侧方框架上额外设置了可拆卸的管路导向架，收卷过程中可引导软管沿筒体轴向均匀排布，避免局部堆叠导致的卷绕不齐问题，框架边角处全部做倒圆角钝化处理，避免作业过程中剐蹭操作人员或者划伤软管表层。整体结构设计充分考虑无动力场景的操作便利性，传动比设置适配单人操作力度，即使满管状态下收卷也无需过大操作力，同时框架结构预留了拓展安装位，可根据使用需求加装手摇助力手柄、管路接头快插支架、防尘护罩等附属配件，适配不同行业的个性化使用需求。
