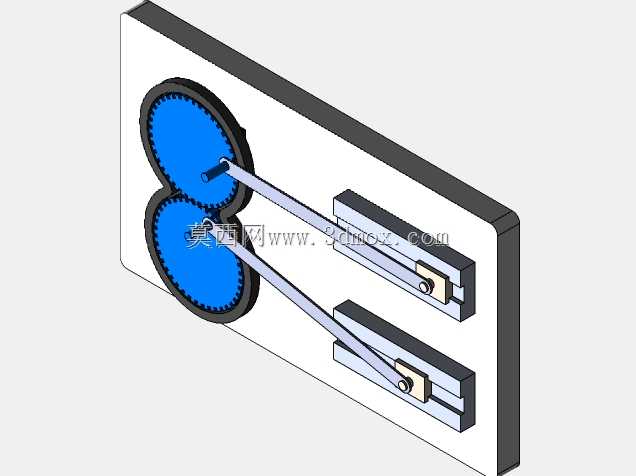

齿轮驱动双活塞往复直线运动机构

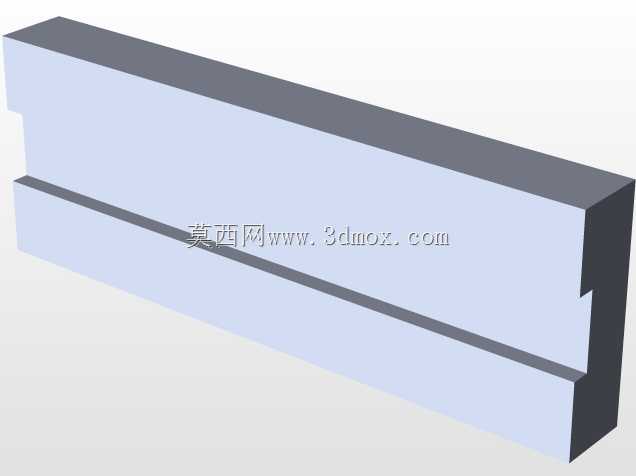

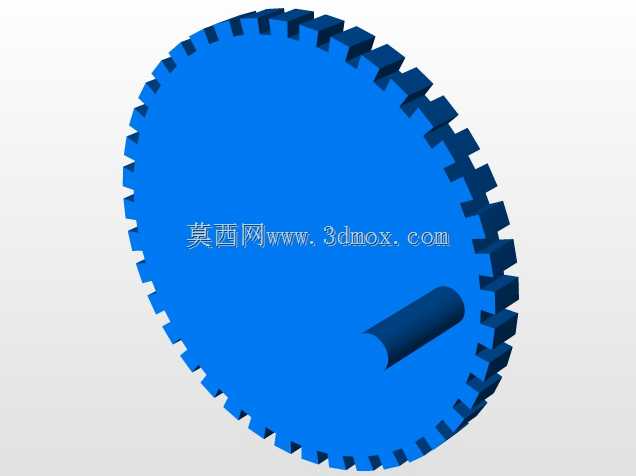

该机构是典型的旋转运动转直线往复运动的机械传动结构，核心采用一对啮合圆柱齿轮作为动力输入与同步传动载体，通过两组对称布置的连杆组件，将齿轮的连续圆周转动转化为两个平行滑块的同步直线往复输出，可广泛应用于轻工送料、小型冲压工位、流体计量泵送、自动化生产线的直线推料等场景，能够在紧凑安装空间内实现双工位同步直线动作输出，替代传统单气缸或单丝杠驱动的双工位布局，大幅缩减多工位执行端的驱动元件数量，降低设备整体布线与控制复杂度。从功能特性来看，该机构依靠齿轮啮合保证两个活塞滑块的运动相位完全对称，运动过程无传动间隙，往复行程一致性好，运行过程中传动平稳，冲击载荷小，可适配中低速连续运转的工况需求，相比凸轮驱动的直线往复结构，该机构的行程调整可通过更换不同偏心距的齿轮连接销实现，维护调整门槛更低，适合小行程高频次往复的作业场景。设计层面，该机构采用底板集成式布局，所有传动部件均安装在同一块立式安装基板上，两个齿轮通过转轴固定在基板左侧区域，啮合传动保证两个输出端的运动完全同步，避免双工位动作出现时序偏差；连杆两端分别采用铰接结构连接齿轮偏心销与滑块端连接头，铰接处预留转动间隙避免运动卡滞，两个直线滑块配套平行直线导轨固定在基板右侧，导轨安装面与齿轮转轴轴线保持平行，保证滑块运动过程无侧向卡滞阻力。安装边界上，该机构整体为扁平立式布局，基板为矩形安装板，安装时可直接通过基板四角的安装孔固定在设备机架上，整体厚度方向尺寸紧凑，不会占用过多设备内部纵深空间，两个活塞滑块的输出端可根据实际作业需求加装推头、夹爪等执行端头，适配不同的作业功能。在实际生产应用中，该机构可直接配套减速电机驱动主动齿轮，无需额外加装同步传动组件，即可实现双工位同步直线作业，在小零件排序送料、包装线推盒、小型工件压装等场景中，能够以纯机械结构保证动作同步性，相比电控同步的双驱动方案，故障率更低，长期运行稳定性更强，同时纯机械传动的结构无需复杂的控制程序，调试过程仅需调整电机转速即可匹配生产线节拍，适合中小型自动化设备的执行端机构使用。
