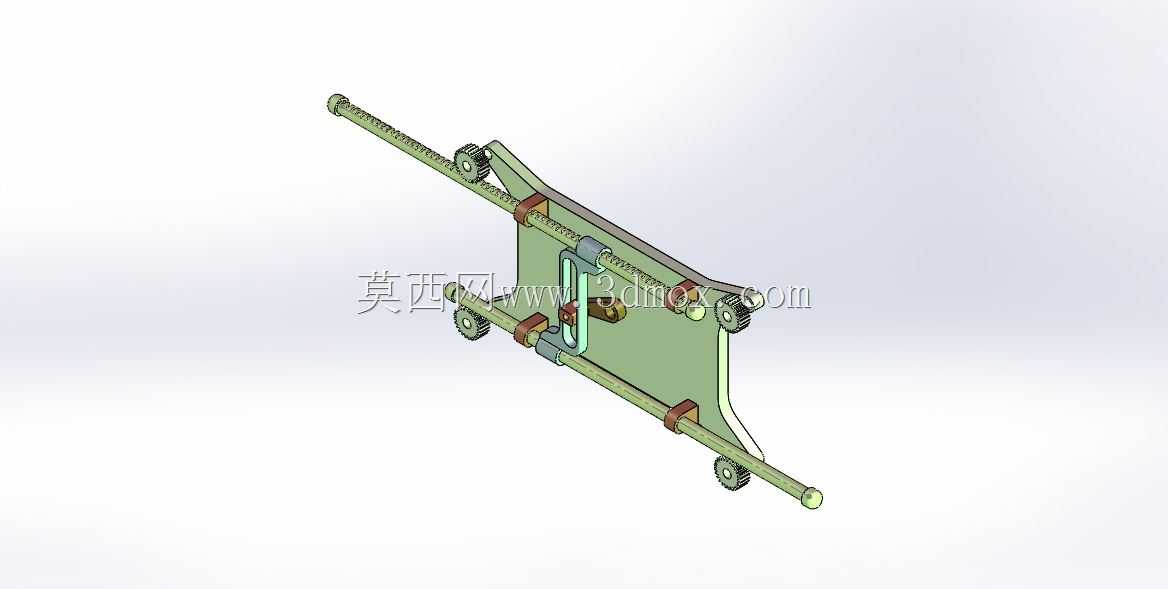

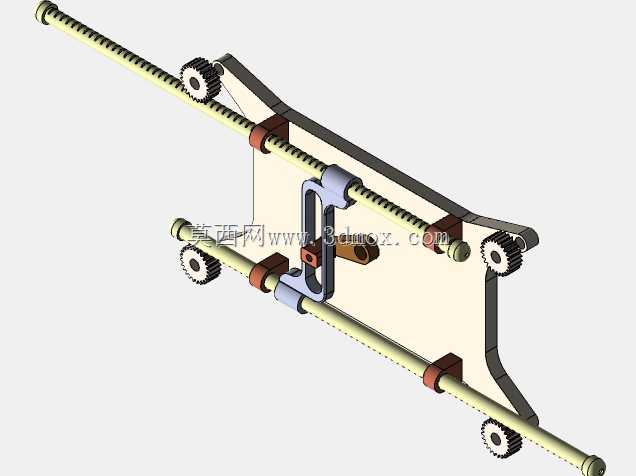

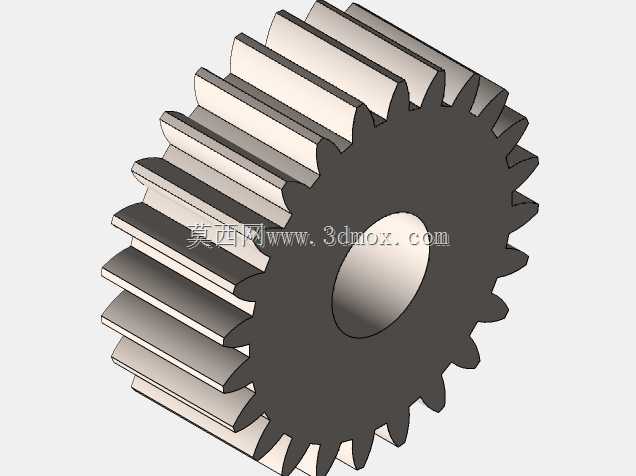

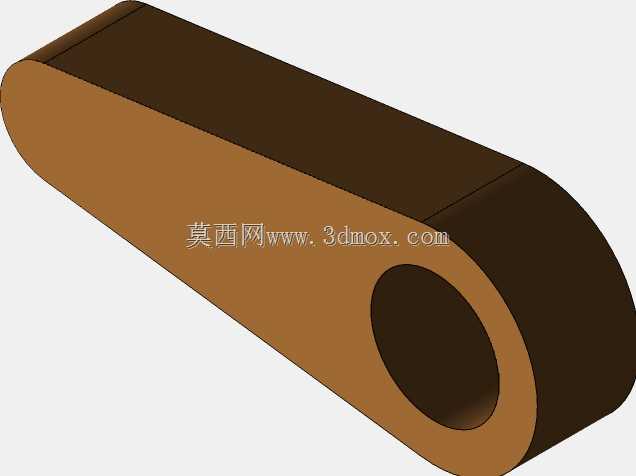

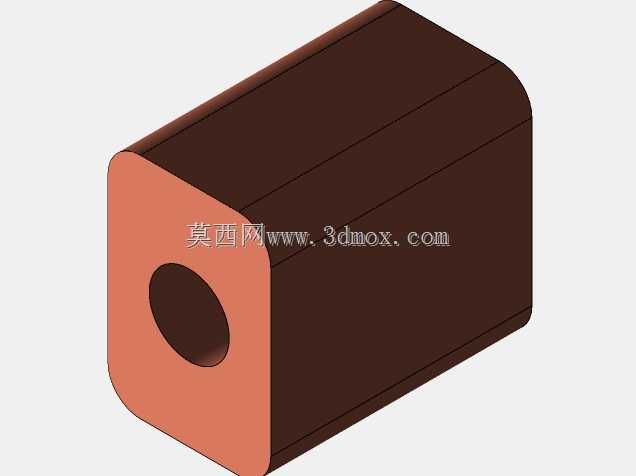

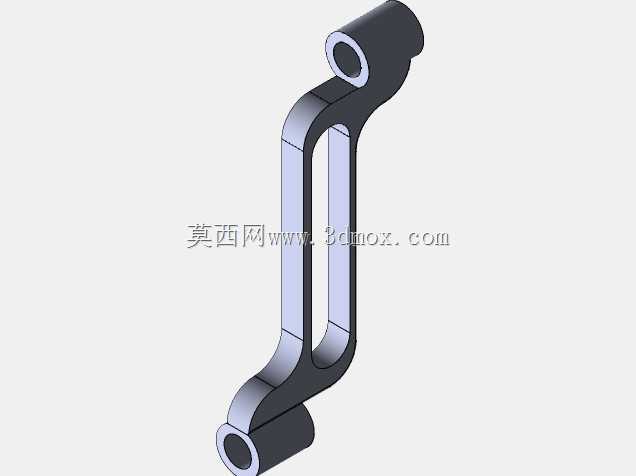

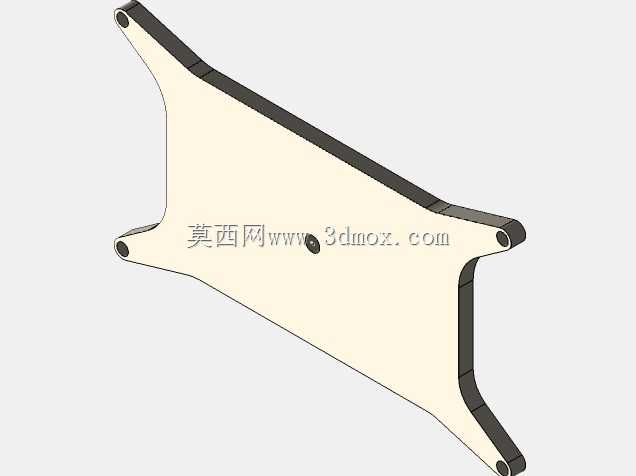

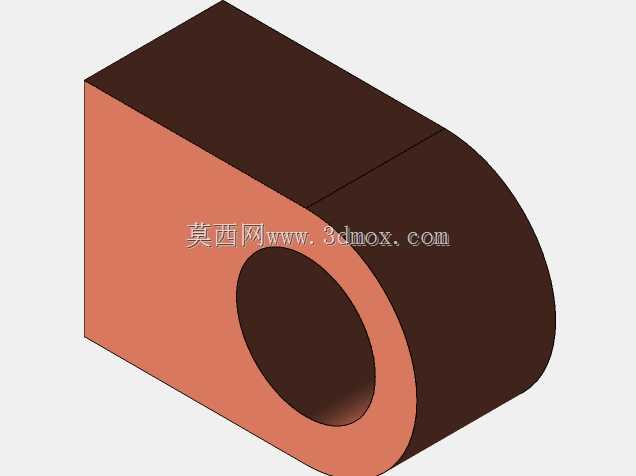

双轭同步往复直线传动机构结构

该双轭传动结构主要应用于需要实现同步双轴直线往复动作的工业设备场景，常见于轻载自动化输送线的分料拨料工位、小型包装设备的推料执行端、纺织机械的排线导纱机构以及非标自动化设备的同步移位单元，能够在紧凑的安装空间内完成两路平行轴系的同步往复驱动，替代传统单轴带动多连杆的冗余结构，降低传动链路的间隙累积误差。从实际用途来看，这套机构通过齿轮与齿条的啮合传动，将旋转输入转化为两根平行布置齿条轴的同步直线运动，双轭结构作为中间连接导向部件，既承担两根齿条之间的运动同步约束，又为滑动副提供稳定的支撑导向，避免长行程齿条运动时出现偏摆卡顿，相比单齿条传动，双轭布局能够让执行端的受力更均衡，在双向往复动作时都能保持平稳的动力输出，适合需要等距同步推送、对位的作业工序。在功能特性上，这套机构采用对称式布局设计，两端的齿轮分别与上下两根齿条啮合，输入齿轮转动时可同时驱动两根齿条做反向或同向的直线运动，搭配双轭上的滑动导套与机架上的固定支撑座，能够保证齿条运动时的同轴度，减少传动过程中的摩擦阻力，齿轮与齿条采用标准模数啮合设计，传动精度可控，往复运动的行程可通过调整齿条的有效长度灵活适配不同工位的动作需求，整体结构没有复杂的异形零件，加工装配难度低，后期维护更换易损件也十分便捷。设计思路上，这套结构优先考虑紧凑空间内的同步传动需求，将两根平行齿条通过双轭构件形成联动约束，省去了额外的同步带或连杆同步结构，机架采用板式支撑结构，所有齿轮轴、齿条支撑座都直接安装在主板上，减少了装配时的基准校准工作量，齿轮布置在齿条的上下两侧，平衡了齿条传动时的径向受力，避免单侧边啮合导致的齿条弯曲变形。在外形尺寸与安装边界上，整体结构为扁平式长条形布局，厚度方向仅为主板加齿轮齿条的堆叠尺寸，适合安装在设备内部狭窄的夹层空间，长度方向可根据行程需求调整齿条长度，安装时只需固定主板上的四个安装孔位即可完成定位，输入轴端预留了联轴器连接位，可直接对接伺服电机或步进电机的输出轴，不需要额外加装传动转接件，齿条的末端可根据实际使用需求加装不同的执行接头，适配推块、夹爪、导杆等不同的作业末端。
