高尔夫球场输送链鞋款结构三维设计

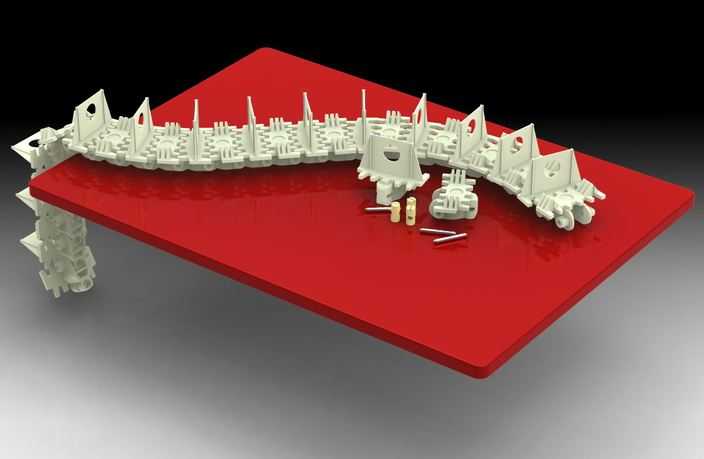

本作品针对高尔夫球场场景使用的5048590 FlexLink XL系列样品鞋款输送链开展三维设计，建模阶段依托参数化设计逻辑，先完成链节单体的基准面绘制，精准勾勒每一处卡接齿、定位孔、连接凸台的轮廓尺寸，通过线性阵列与路径拟合命令完成整段链带的排布，确保相邻链节的铰接间隙控制在合理公差范围内，避免运行过程中出现卡滞、跳齿问题。针对配套的连接销轴、定位卡扣等小尺寸配件，单独建模时严格匹配链节的装配孔径，还原实物的过盈配合与间隙配合区域，所有零件建模完成后通过装配约束完成整体组装，验证链节弯折角度、活动行程是否符合输送工况的运动要求。材质设置阶段，链体主体选用工程塑料材质参数，调整漫反射、粗糙度参数还原尼龙材质的哑光磨砂质感，销轴等金属配件赋予不锈钢材质属性，添加细微的金属反光与边缘倒角高光，配套的展示台板使用亮面红色烤漆材质，调整反射强度让台面能够隐约映照出链体的轮廓，提升渲染画面的真实感。渲染阶段采用三点布光方案，主光源从斜上方打亮链体主体结构，勾勒出链节的立体轮廓与齿状凸起的明暗层次，辅助光源补亮底部暗区避免细节死黑，添加环境光遮蔽效果强化零件衔接处的阴影层次，让整体结构的装配关系更清晰。设计思路上围绕输送链的实际使用需求，在链节表面预留了鞋款定位的安装卡槽，确保输送过程中样品鞋能够稳定固定不发生偏移，链体的弯折半径适配输送线的转弯工况，每一处加强筋的位置都经过受力考量，在保证结构强度的同时尽可能降低零件自重，兼顾实用性与轻量化设计要求，整体模型完整还原了该款输送链鞋款的全部结构细节，可用于结构验证、工况模拟以及展示演示使用。
