可输送散料的桁架式皮带输送机设计

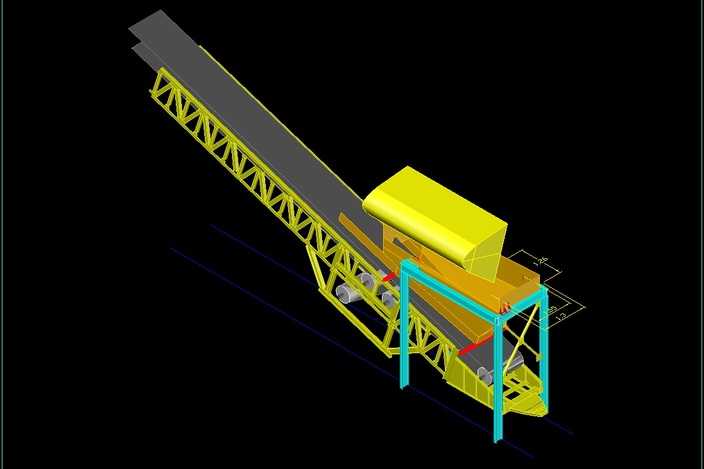

本模型为桁架式皮带散料输送机，建模阶段先完成整体功能逻辑梳理，明确该设备主要用于泥土、岩石、沙子、堆肥等散状物料的长距离转运作业，首先搭建主体桁架支撑结构，采用三角桁架构型作为主承载框架，通过等边角钢型材拼接形成稳定的格构式支撑，逐段校准桁架的倾斜角度与整体直线度，保证长距离输送时机架的结构刚度，避免运行过程中出现皮带跑偏、机架晃动的问题。随后完成输送皮带与托辊组的建模，沿桁架走向排布上托辊与下托辊，上托辊采用槽型托辊组设计，适配散料输送的承载需求，增大物料与皮带的接触摩擦力，防止散料在倾斜输送段出现滑落，下托辊采用平行托辊支撑回程皮带，降低皮带运行的摩擦阻力。之后完成头部卸料段与中部受料段的结构设计，头部位置设置驱动滚筒与卸料护罩，驱动滚筒配套轴承座与传动连接结构，卸料护罩采用流线型设计，引导物料从皮带头部顺利卸出，减少物料飞溅与扬尘；中部受料位置设置蓝色框架支撑的受料斗，受料斗采用上宽下窄的漏斗构型，引导来料精准落在皮带中部，避免物料偏载导致的皮带磨损。材质渲染阶段，桁架结构赋予明黄色金属漆材质，模拟工业设备常用的警示防护涂装，输送皮带赋予黑色橡胶材质，添加细微的颗粒纹理还原橡胶带的表面质感，受料斗与支撑框架赋予亮蓝色金属涂装，与主体桁架形成清晰的视觉区分，驱动滚筒、托辊等转动部件赋予银灰色金属材质，还原钢制零部件的金属光泽。设计过程中充分考虑散料输送的工况需求，合理设置设备的倾斜角度，保证散料在输送过程中不会沿皮带下滑，同时优化桁架的型材排布，在保证结构强度的前提下尽可能降低设备自重，各部件的连接位置预留合理的装配间隙，还原真实设备的装配逻辑，整体模型完整呈现了该类散料输送机的核心结构与功能特征，可用于相关设备的方案展示、结构参考与教学演示使用。
